Enfriar pegamento pistola indicador (2 / 3 paso)

Paso 2: Instalación y configuración de circuito

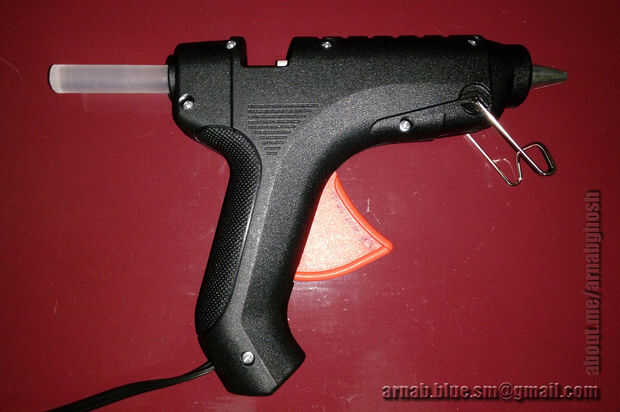

Pistola de pegamento abierto:

1. En primer lugar Abra el Soporte delantero poca presión.
2. Retire todos los tornillos del cuerpo de la pistola de pegamento.
3. Tire hacia arriba de la caja superior.

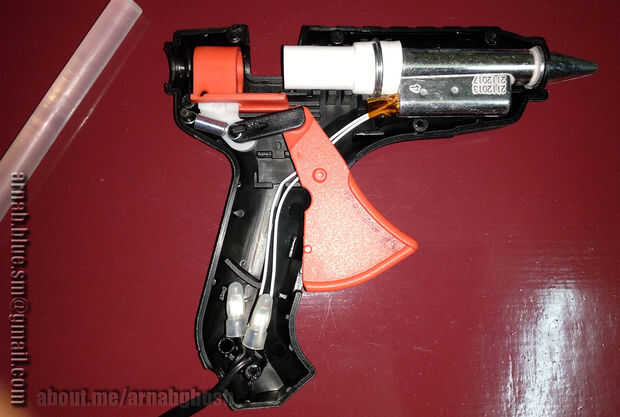

4. Ahora se pueden ver el mecanismo y circuito interior.

Indicador de CA:

1. No corte los pernos largos de LED, lo ayudaremos a establecer el circuito en pequeño espacio.
2. La soldadura del diodo (+) y LED (-) los pernos.
3. La soldadura de la resistencia con perno de LED (+).

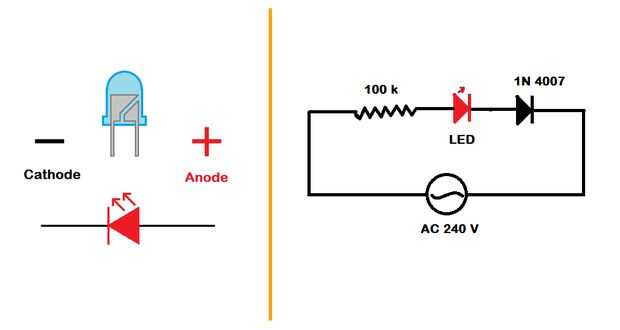

4. Para obtener ayuda, consulte el diagrama.

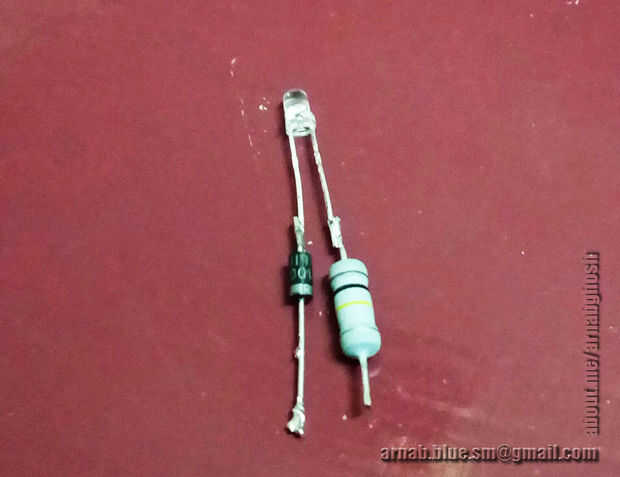

5. Soldadura, largo dos extremos de los alambres al diodo y Resistor.
6. El aislar al aire libre piezas con tubo retráctil o cintas firmemente.

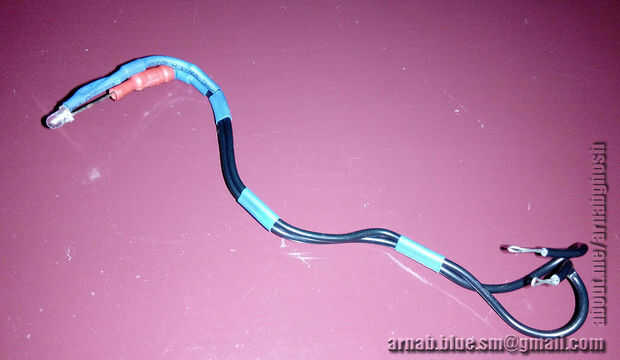

7. Ahora el circuito indicador es completado.

Instalar el circuito en el arma:

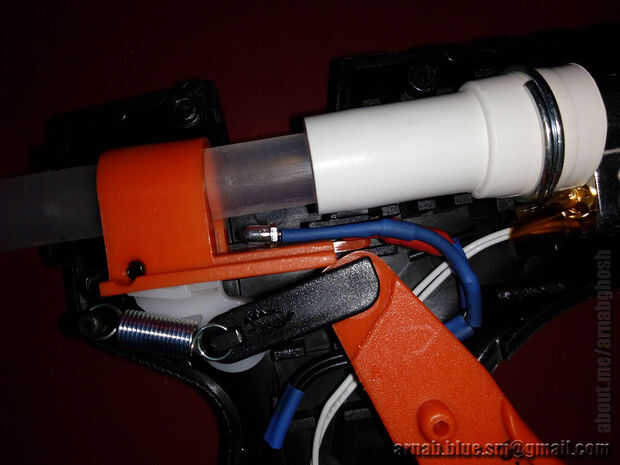

1. El LED debajo de la barray coloque en la diapositiva con una cinta transparente.
2. Curva y pase el cable debajo del gatillo, a la alimentación principal común.

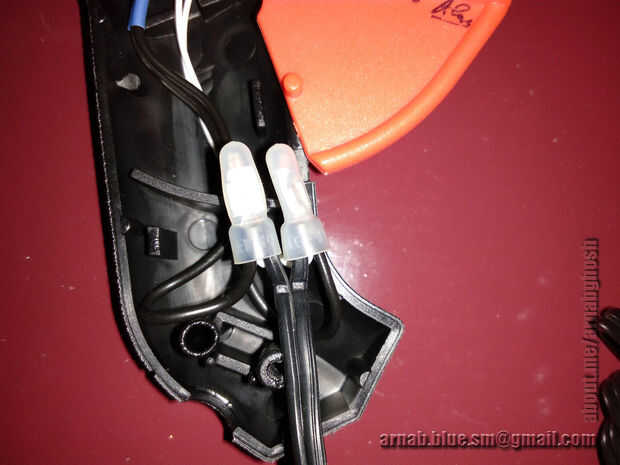

3. Unir los cables con Conexiones de CAde la pistola de pegamento.

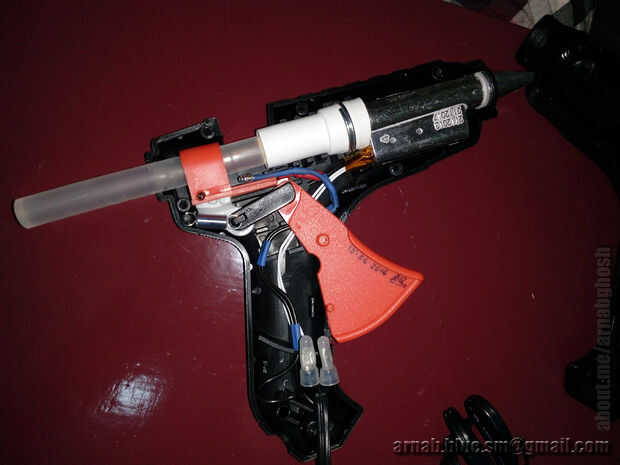

4. Los cables de cinta en la tapa, por lo que no se puedan mover más adelante.
5. Después de eso, poner la Pistola-tapa superior trasera, tornillo y el Soporte delanterodel conjunto.
6. Completa la misión.
