Engranaje para impresión 3D (9 / 10 paso)

Paso 9: Fabricación de cajas de engranajes prt 3 - impresión, puesta a punto, montaje

No importa qué tipo de impresora utilizas para hacerlos, los engranajes probablemente tendrá un poco de lijado para el buen funcionamiento. Esto es especialmente cierto para el engranaje de 8 dientes como paseos justo en la línea de tener demasiado fino de detalle. Otro problema con las impresiones de este tamaño es que, debido a la naturaleza de la impresión de extrusión, un lado del engranaje se descuidar más ancho que el otro lado, esta redacción puede impedir que los engranajes engranando correctamente. Usted sabrá qué partes va a necesitar el lijado mediante la construcción y prueba de la caja de engranajes, luego se puede tomar aparte de rápida repasar con esmeril o una lima de mano.

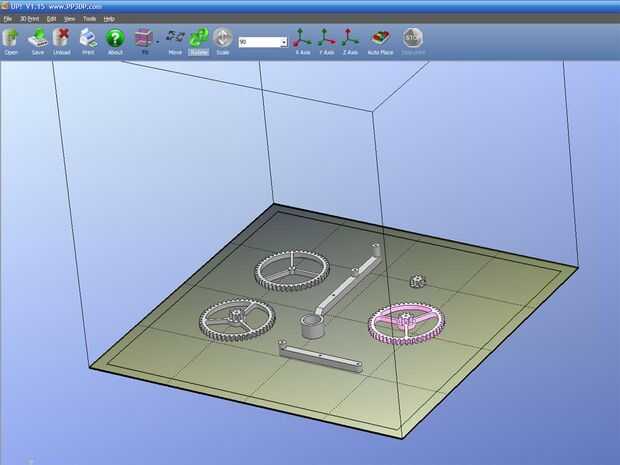

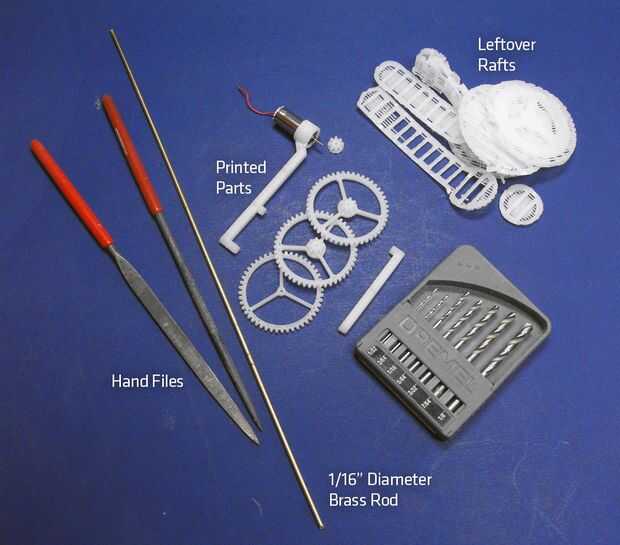

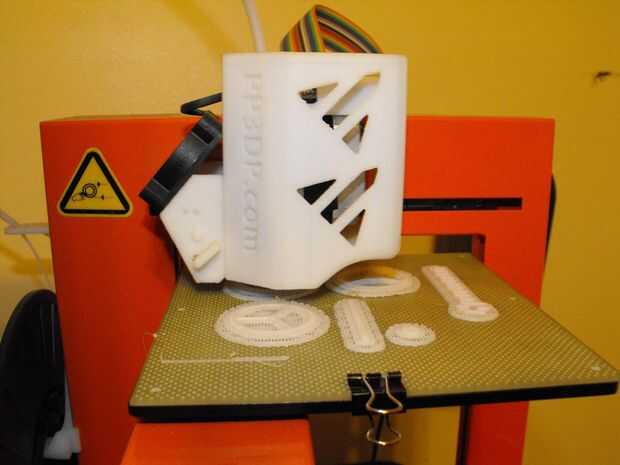

1. Imprimir sus engranajes y carcasa de la caja.
2. Cortar varilla de latón en las secciones que sean lo suficientemente largos para ir de un lado de la caja a la otra.
3. Perfore el centro de los engranajes y los agujeros en el armazón. Intente realizar los orificios en un ángulo exacto de 90 grados en los engranajes y si puedes, pero no lo Sudan si estás un poco fuera del marco.

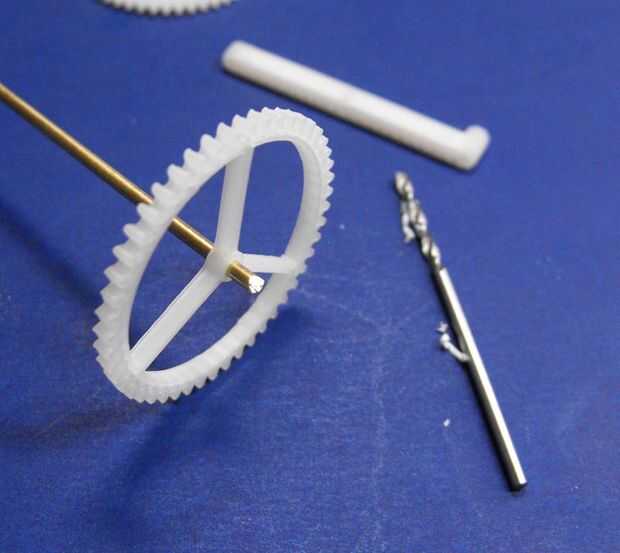

4. Para hacer un engranaje girar libremente alrededor de la varilla de latón, utilice la broca como un archivo y una resma del centro del engranaje hasta que gira. Lo mismo va para los agujeros en el marco que deben permitir que la varilla gire.

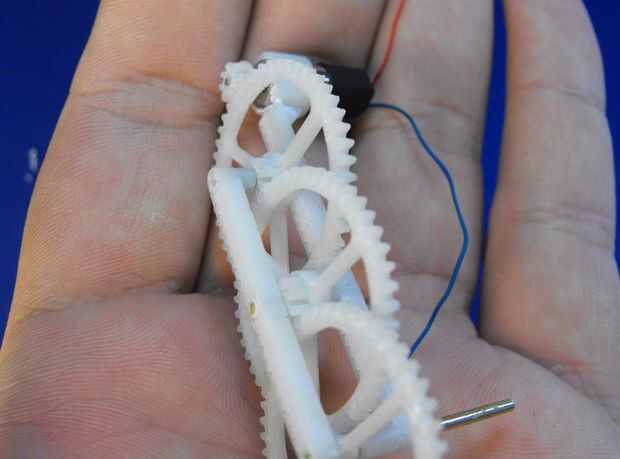

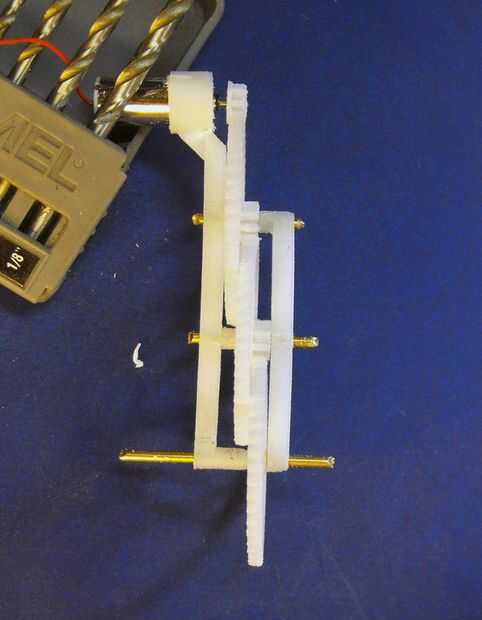

5. Ensamble la caja de engranajes y pruebe girando alrededor. Aquí podrá Dile qué partes necesitan relleno hacia abajo, que se puede mientras se monta la caja.

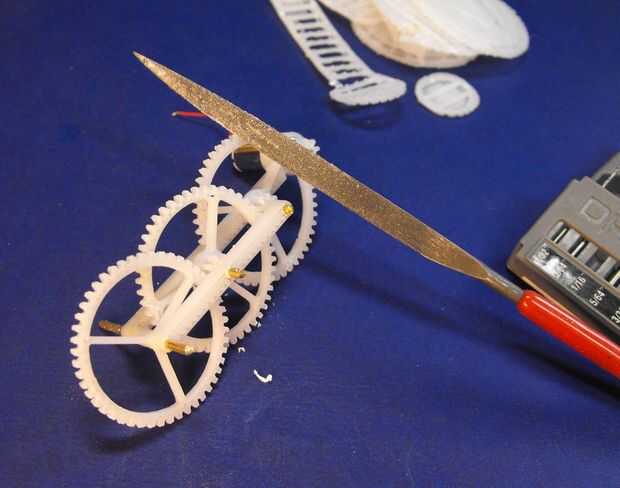

6. Seguir presentando hasta que todo funcione suavemente, asegúrese de que la caja no es demasiado apretada.

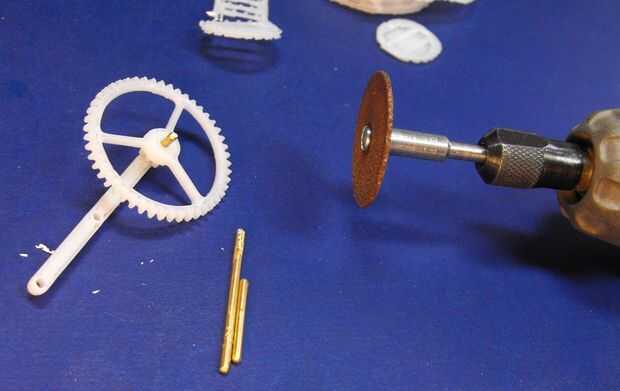

7. Desmontar la caja de engranajes y usar una herramienta dremel para tamaño y pulir los extremos de las barras de latón.
8. Utilizar el archivo para desbaste las secciones de la varilla que va pegado a las piezas impresas.

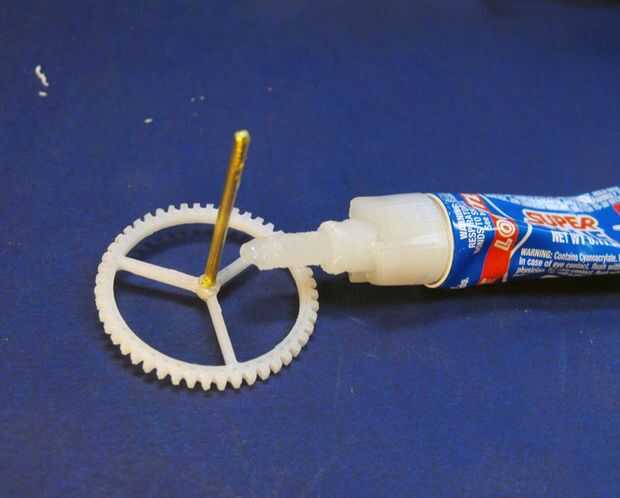

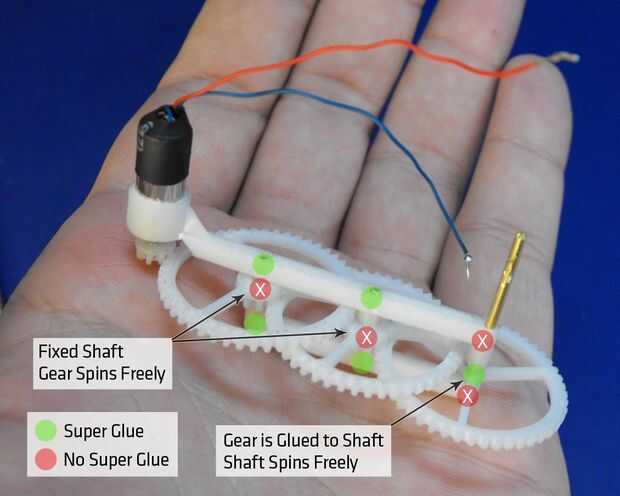

9. Pegamento estupendo de las barras de latón en el bastidor y los engranajes donde sea necesario. No pegue los engranajes a uno con el otro o el marco! Ser realmente super cuidado de no conseguir pegamento donde no quieres, no hay vuelta atrás después de este punto! \

No es necesario que simplemente no podía reemplazar la varilla de latón con tornillos, barras de latón son simplemente más fáciles a la fuente y son los más adecuadas a la naturaleza experimental de mis proyectos. También he tenido éxito utilizando marcadores de coser en vez de latón.

Punta de bono Motor pager
Jugar con uno de estos motores poco tiempo suficiente y sin duda serán romper los cables. Lo peor es que se le quiebren dentro de su aislamiento, haciendo casi imposible notar el daño. Yo he perdido cantidades de tiempo prueba las señales de control sólo para darse cuenta que el motor está kaput!

Después de romper cuatro de estos motores dentro de dos semanas, empecé a colocación tubería de encogimiento de los cables un poco abajo el motor por lo que podría celebrarse en el lugar con el calor. Hasta ahora, esto ha impedido cualquier daño.
