Engranaje para impresión 3D (1 / 10 paso)

Paso 1: Fundamentos de diseño de engranajes

Resulta que diseño de engranajes puede ser muy complicado ya que hay decenas de variables, cuando perfectamente calculado, permite engranajes de acoplamiento juntos sin problemas con muy poca fricción. Aunque me gusta fingir, yo no soy profesional de la ingeniería y los puntos más finos del diseño de engranajes se perdieron en mí. Con el propósito de estas instrucciones no vamos a preocuparse por todas las variables, ya que es probable que solo entorpecería el proceso creativo. Estas esquinas de corte dará lugar a menos que el engranaje óptimo, pero sabes, lo que sea, funcionan.

Para utilizar los engranajes presentados aquí sólo necesita a la preocupación sí mismo con un par de cosas:

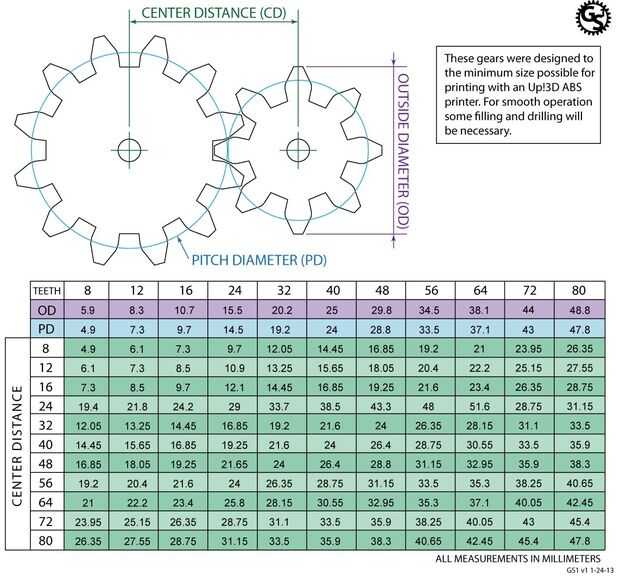

1. Distancia centro - hasta qué punto que deben los centros de dos engranajes para acoplamiento correctamente
2. Diámetro exterior - diámetro exterior del engranaje, necesario para el despacho
3. Diametro - a qué distancia el engranaje debe ser de diámetros de la echada de engranajes de acoplamiento

Es compatible con la tabla por encima de las listas de las distancias de centro para todos los pares de engranajes que se pueden hacer con el juego, por hacer referencia a este cuadro usted puede conectar fácilmente los engranajes entre sí y diseño. Hay una versión en PDF de estos gráficos que adjunto a esta página.
