Paso 2: Vector generado automáticamente engranajes
En su mayor parte, recogí esta técnica desde este hacer blog que explica un poco más sobre especificaciones de engranajes.
blog.Makezine.com/2010/06/28/make-Your-Own-Gears/
Creación de engranajes con Inkscape
- Si ya no tienes Inkscape, puede descargar el software de vectores gratis desde su página web, inkscape.org
- Abrir el programa y crear un nuevo documento. Se puede usar el defualts si te gusta.

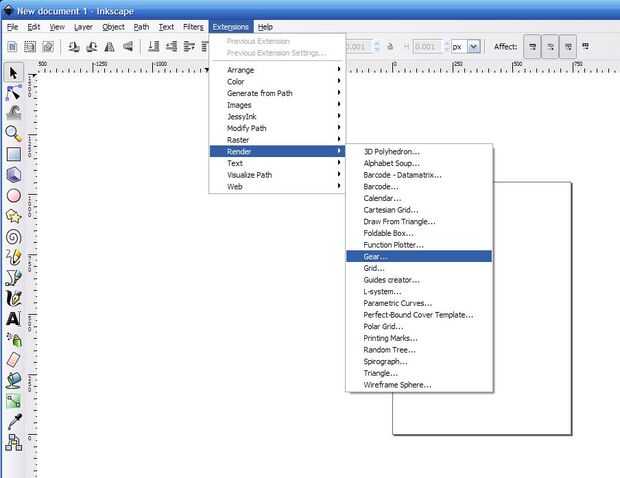

- En el menú superior, haga clic en EXTENSIONS > RENDER > engranaje...
- Se abrirá la caja de opción. Establecer el número de dientes que quiere, el tono circuilar 5,3 píxeles y el ángulo de presión a 20 grados. Estos ajustes determinan la distancia entre los dientes (Circuilar Pitch) y la agudeza de los dientes de engranaje (ángulo de presión). He elegido los valores dados a grandes los dientes más pequeño podía imprimir sin dejar de ser funcional.
- Haga clic en aplicar

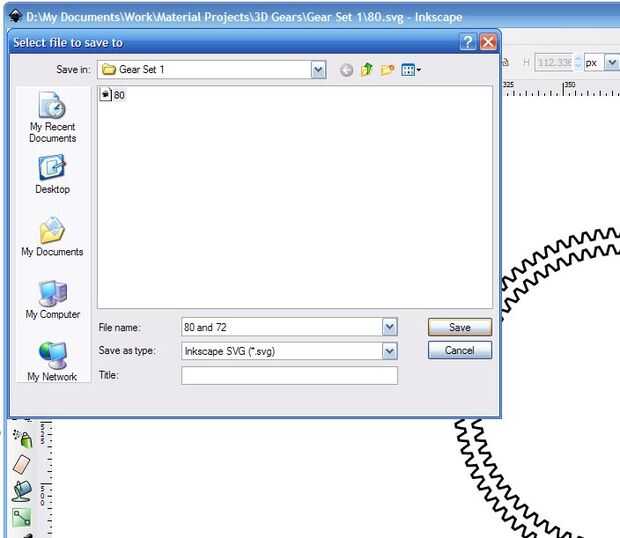

- Guarde el archivo como un archivo de inkscape.svg
Edición de la Inkscape.svg con Adobe Illustrator
Más adelante utilizaremos Solidworks para importar el vector y es necesario guardar como un archivo de illustrator.

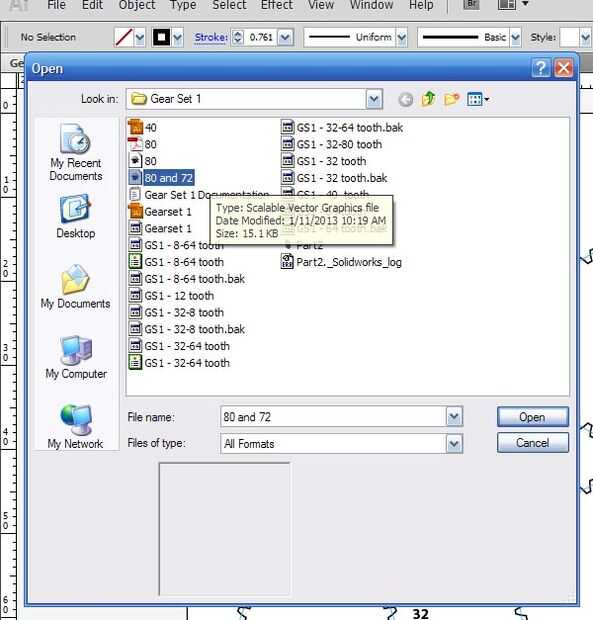

- Abra el archivo de Inkscape con illustrator

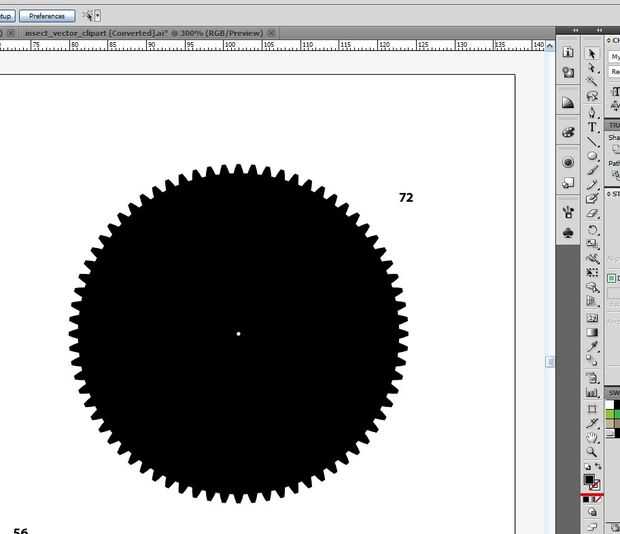

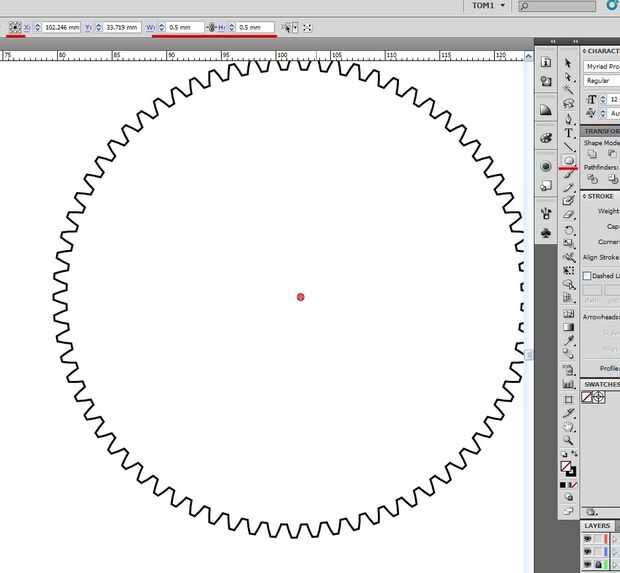

- Corte un agujero central de la marcha mediante la herramienta de círculo para crear un círculo en el centro de la marcha (vuelta guías inteligentes en complemento al centro.) Utilizar las propiedades del objeto para establecer el radio del círculo en mm 25.

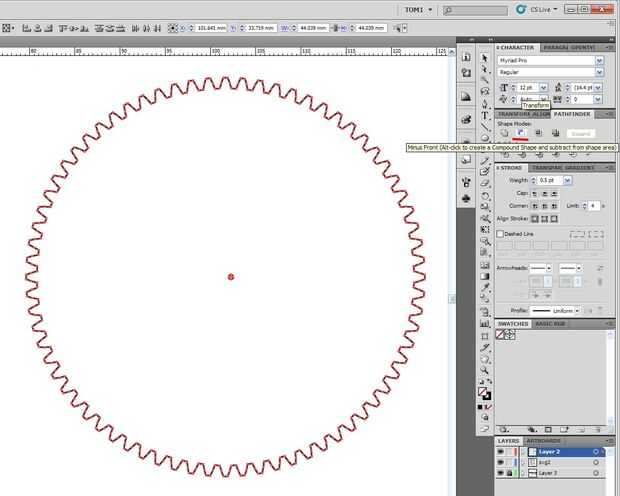

- Seleccione el equipo y el nuevo círculo y haga clic en el botón restar de "Conquistadores". Esto cortará el camino del círculo fuera de la trayectoria del equipo.
