Engranaje para impresión 3D (5 / 10 paso)

Paso 5: Hacer rayos

Para ahorrar en peso y el material me gusta eliminar tanto del interior del engranaje como sea posible.  Después de probar he encontrado que tres rayos trabajaban bien como los radios son por lo menos 1 mm de ancho y 1mm de espesor. También es ayuda a filetear las esquinas donde unen los radios engranaje, fortaleciendo así la conexión.

Creación de radios dentro de un engranaje

1. Abrir la marcha en Inventor Fusion.

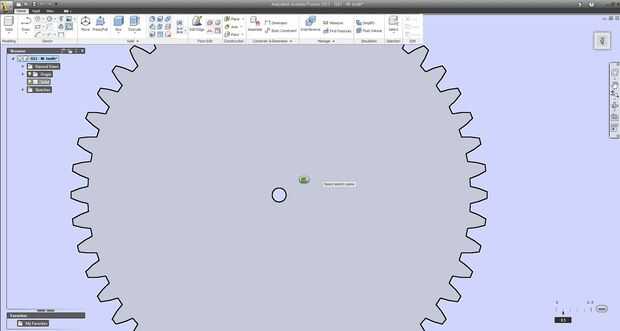

2. Haga clic en el botón "Crear nuevo boceto" y seleccione la cara del engranaje como el nuevo plano de esbozo.

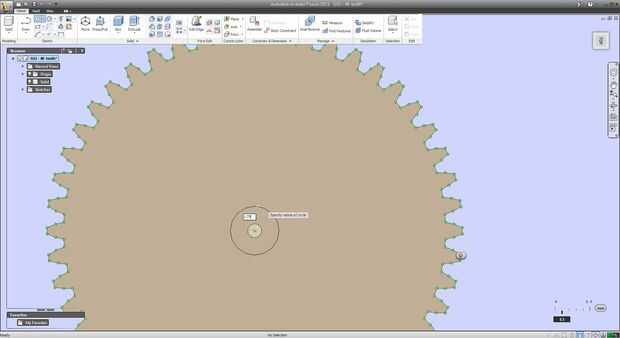

3. Dibujar un círculo que es 1mm más grande que el agujero deseado.

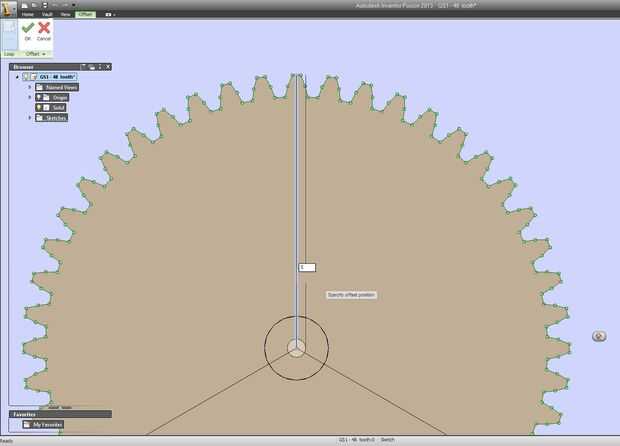

4. Dibujar una línea vertical de 90 grados desde el centro de la marcha hasta el borde exterior.

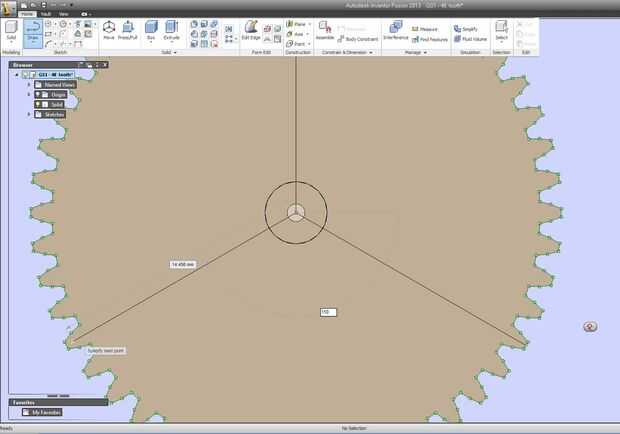

5. Dibujar otra línea desde el centro a un ángulo de 120 grados de la primera línea.
6. Y otra línea desde el centro, esta uno 120 grados de la última.

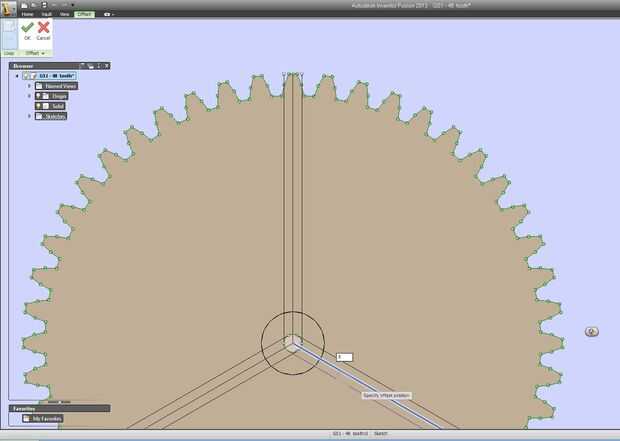

7. Utilice la herramienta de desplazamiento para crear líneas menos .5m m de las líneas en los tres últimos pasos.

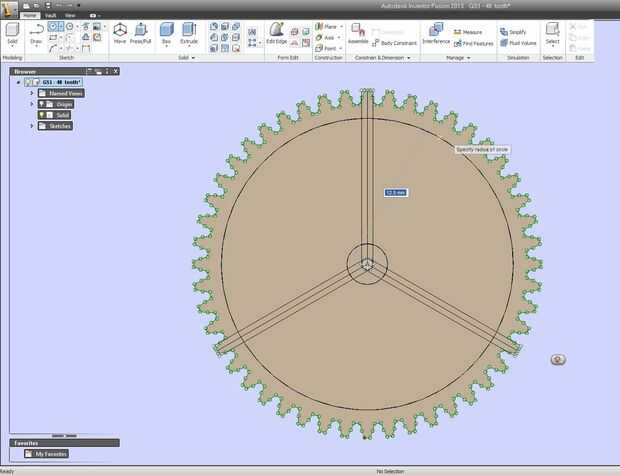

8. Dibujar un círculo que es de 1mm de los dientes del engranaje.

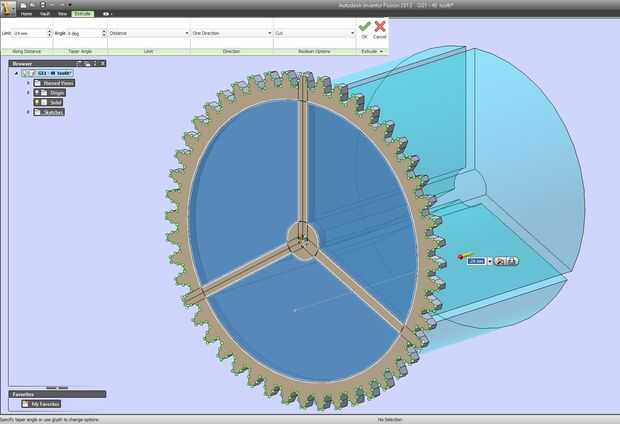

9. Seleccione las tres, grandes secciones internas y cortar a través de la marcha.
