Engranaje para impresión 3D (8 / 10 paso)

Paso 8: Hacer prt 2 - carcasa de la caja de engranajes de cajas de engranajes

Unir dos o más engranajes necesita saber cuán lejos sus centros son de uno a, que es donde aparece el cuadro de referencia. Usando las dimensiones proporcionan se que puede determinar la distancia de centro para cualquier dos pares de engranajes en el conjunto. Otra vez, usando discos para representar los engranajes ayudará a salvar recursos informáticos.

Arreglo de equipo de maniquíes

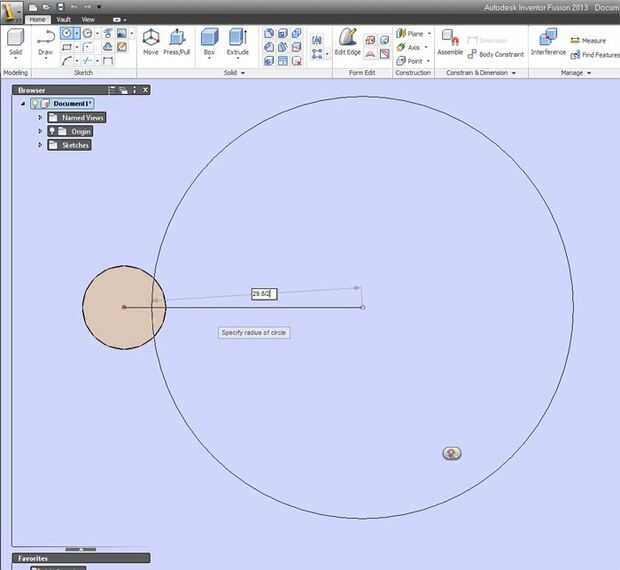

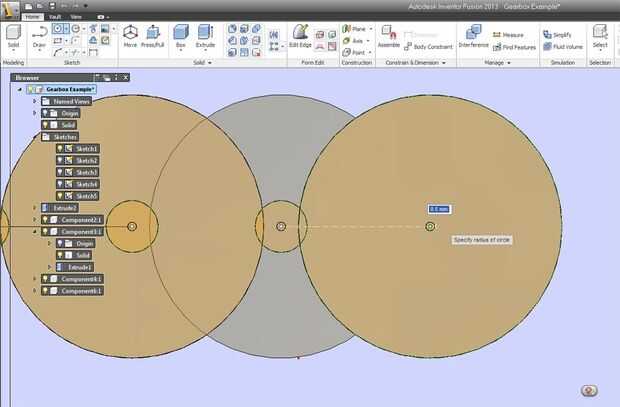

1. Dibuja dos círculos para representar a los engranajes que desea emparejar, utilizar el diámetro exterior (OD) para definir el tamaño. La distancia entre estos dos círculos es la distancia del centro ya que proporcionan en la tabla. Aquí he dibujado un círculo de un engranaje de 8 dientes (5.9 mm OD) y un diente 48 (29.8 mm OD) que son 16,85 mm una de otra.
2. Extrusión de los círculos como componentes separados, nuevos.
3. Repita el principio dibujo de círculo en el centro de la última marcha. Estoy agregando otro diente de 8 a 48 establecido por lo que las dimensiones son las mismas que los últimos.

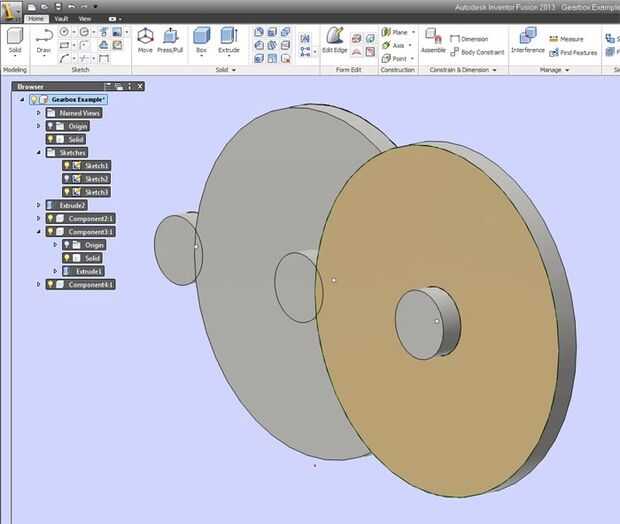

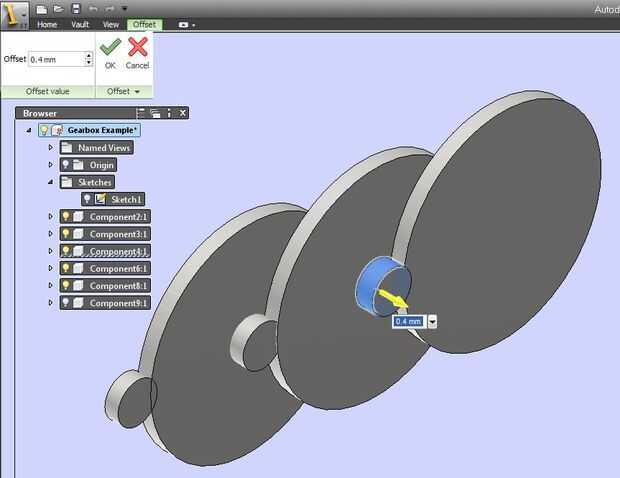

4. Sacar los nuevos círculos, añadiendo el engranaje más pequeño que el engranaje más grande hecho en el paso 2. Hacer el nuevo diente 48 en un nuevo componente.

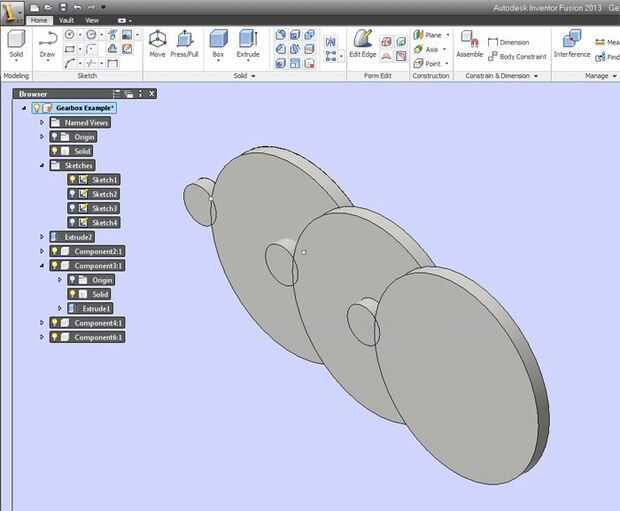

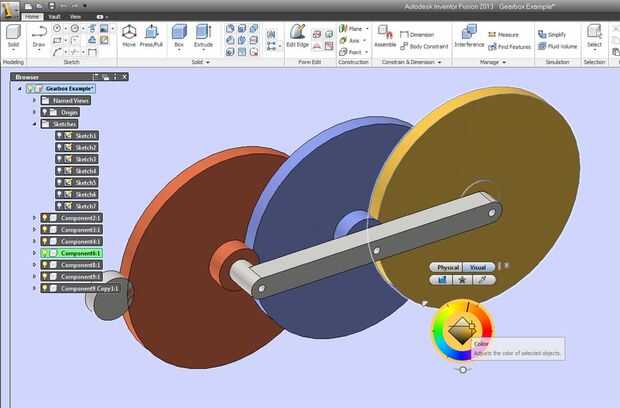

5. Añadir tantos conjuntos de engranajes mientras que usted necesita.

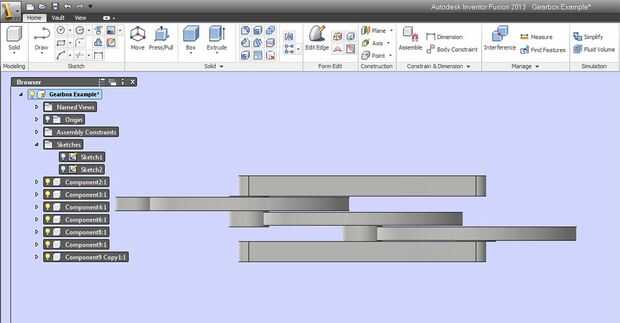

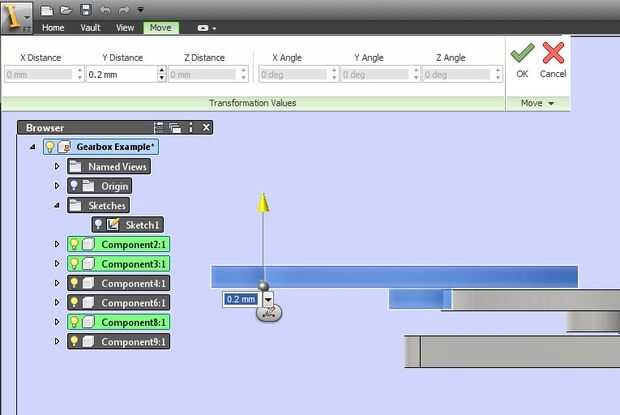

6. Organizar los engranajes para que la superposición, añadir .1mm de separación entre los lados de los engranajes y otras partes.
7. Después de crear la carcasa de la caja de engranaje de volver y utilizar pasos anteriores para hacer los engranajes compuestos que necesita.

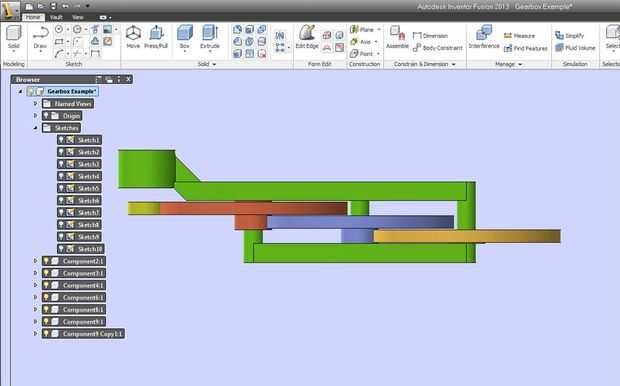

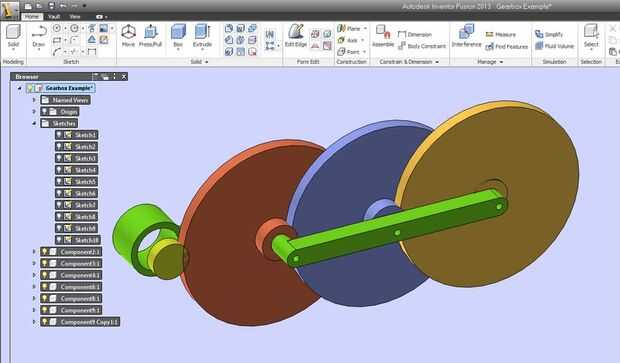

Crear la carcasa de la caja

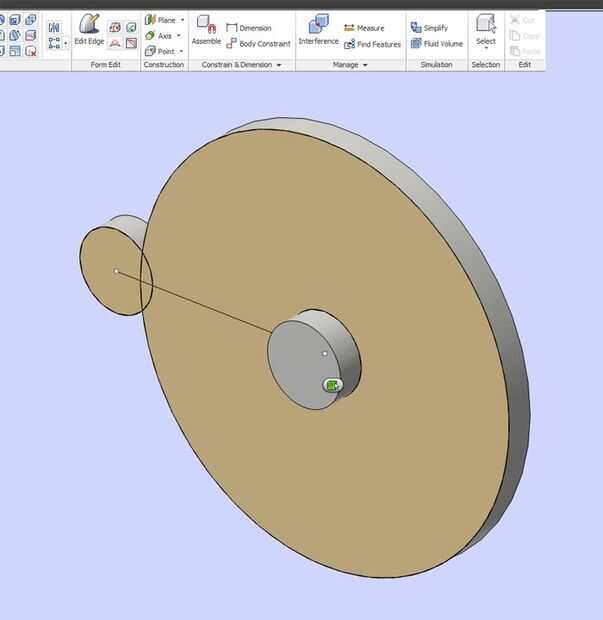

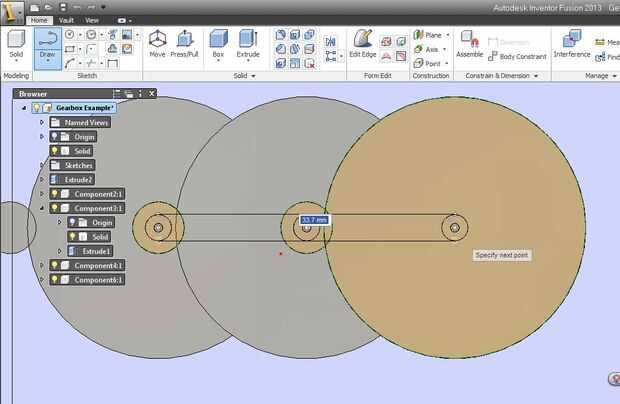

1. Dibujar una línea que conecta los centros de todos los engranajes, excepto el que va conectado al motor.

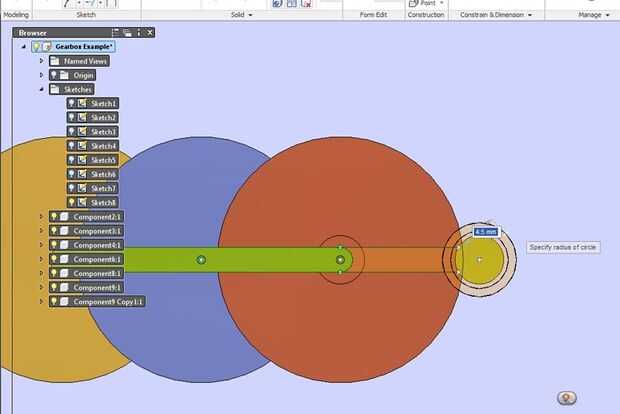

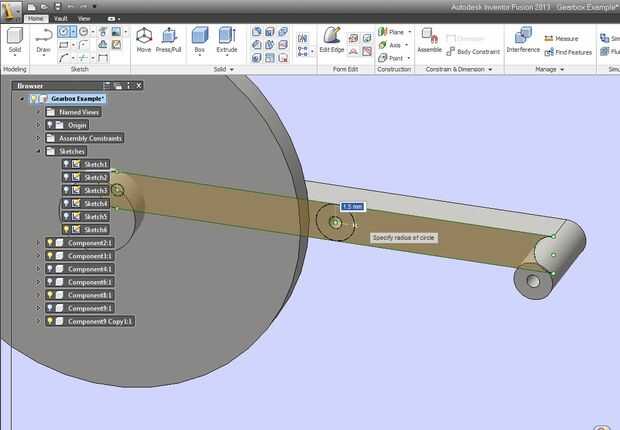

2. Dibujar un círculo de diámetro 3mm alrededor de cada uno de los centros de los engranajes.
3. Dibuje una línea tangente a tangente entre estos círculos de 3mm (haga clic y mantenga el primer círculo, arrastre sobre el círculo final.)

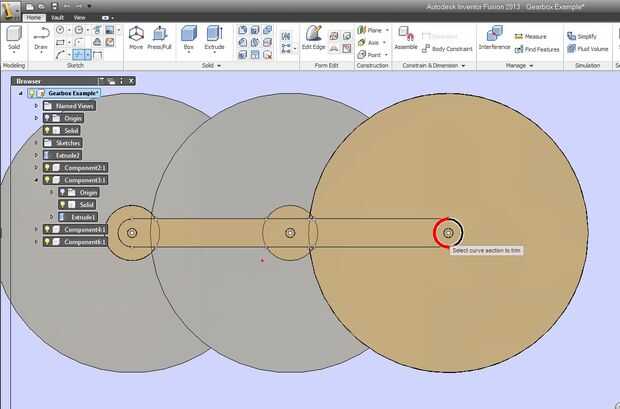

4. Recortar líneas de exceso de la construcción.

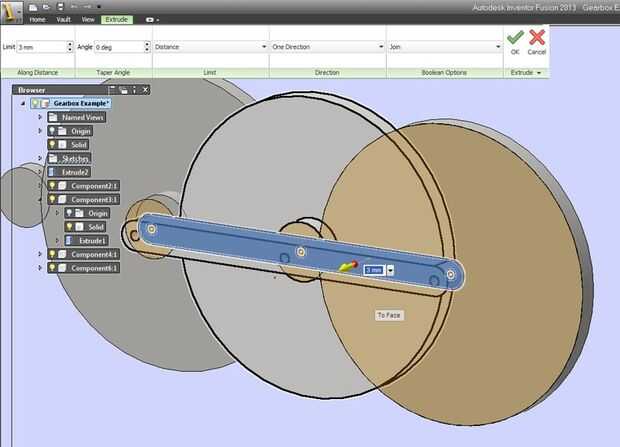

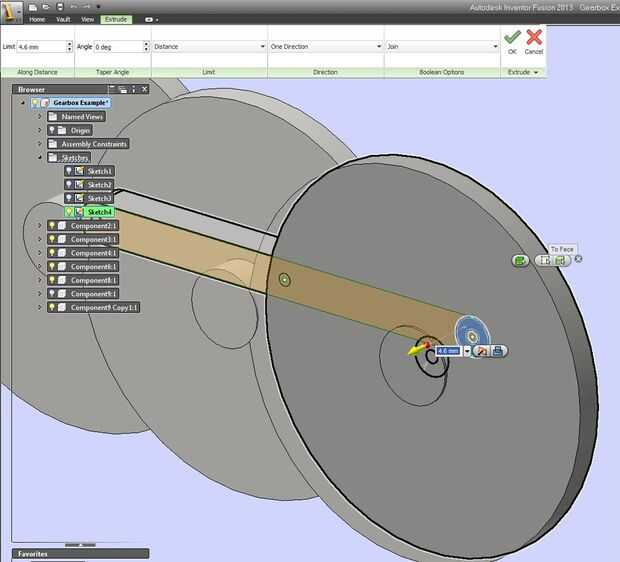

5. Saca la parte del marco como un nuevo componente.
6. Copia el componente de marco y pégalo a la Asamblea como un nuevo componente.

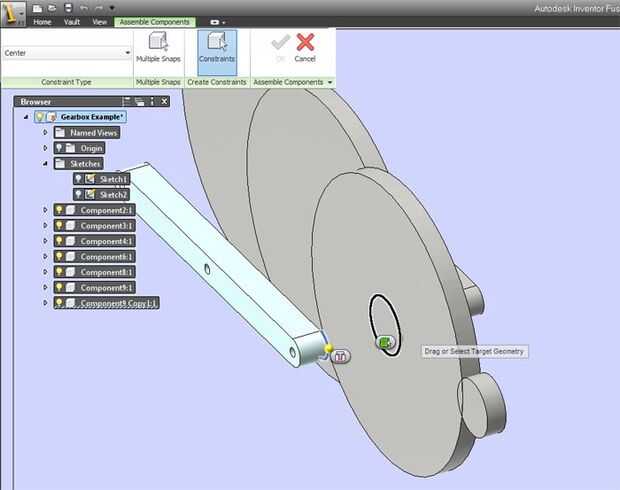

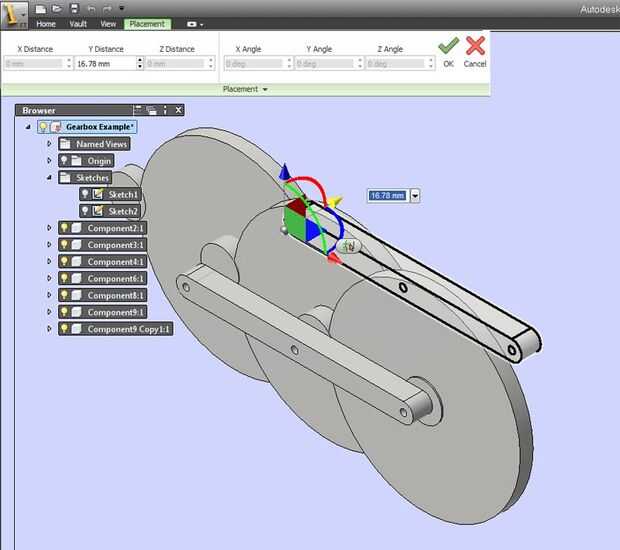

7. Utilice la herramienta de montaje para conectar el nuevo marco al otro lado de los engranajes.

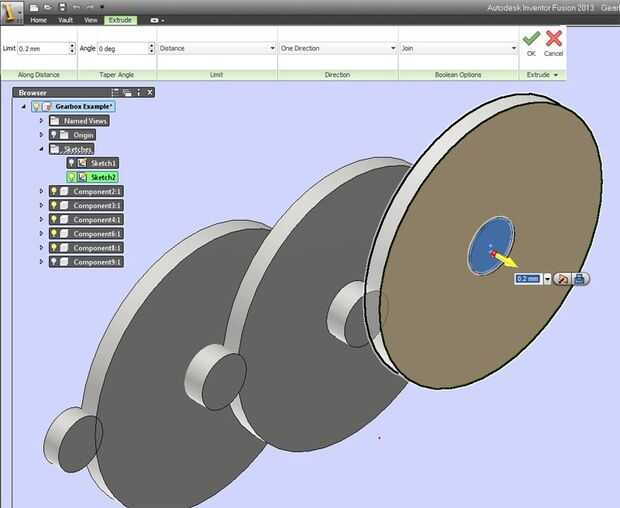

8. Iniciar nuevos bocetos en el interior de los marcos, dibujar círculos de 3mm alrededor de los centros y para sacar a las caras de su equipo.
9. Añadir espacio .1mm entre los engranajes y el marco.
10. Crear un dibujo nuevo en una de las piezas del marco para extender el marco para que sea el motor.

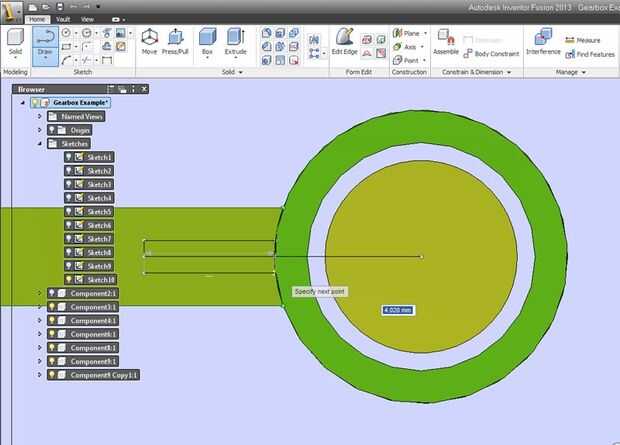

11. Dibuja un círculo para el mismo diámetro que el motor que vaya a utilizar. Los motores utilizados aquí son 7mm de diámetro.

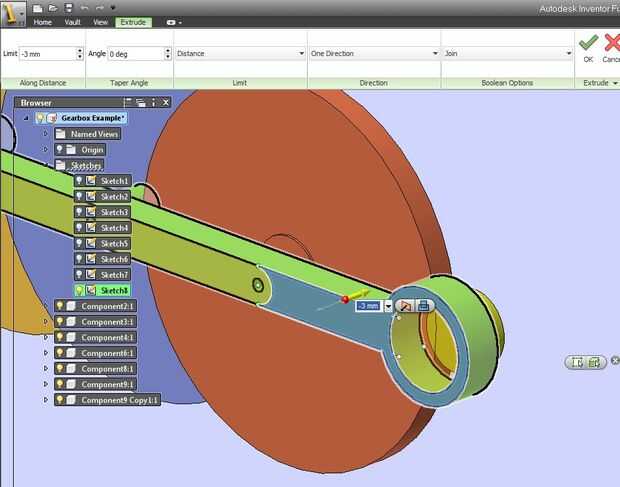

12. Desplazamiento del círculo y para sacar el cilindro de aproximadamente 5mm.

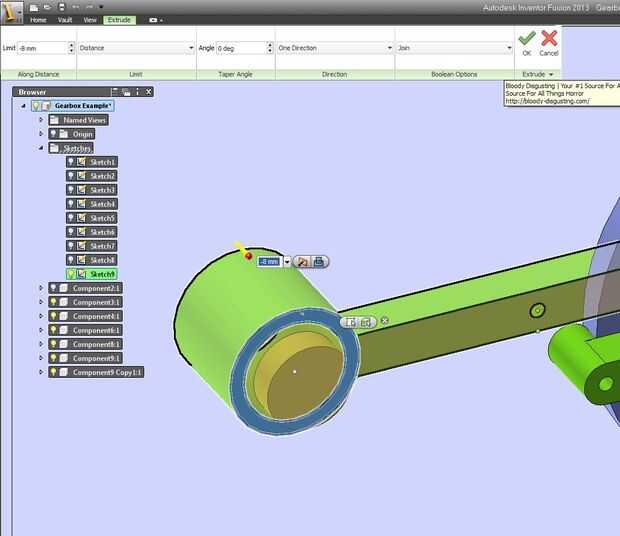

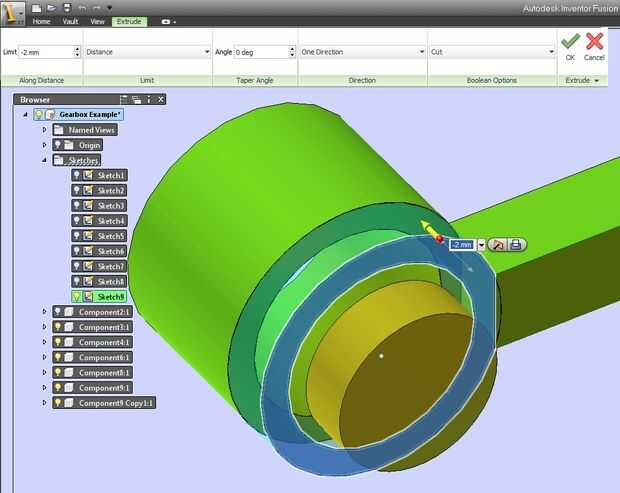

13. Prensa/tirar de la parte interior de este cilindro (la hacia los engranajes) en unos pocos milímetros a dar espacio para el engranaje y el extremo del motor.

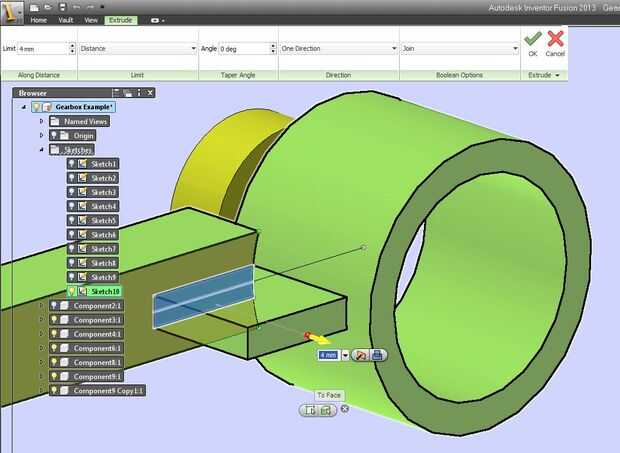

14. Dibujar un rectángulo en el lado del cilindro y para sacar a 4 mm. Esta pieza sumará fuerza necesaria a la conexión del cilindro al marco.
15. Chaflán de la esquina del rectángulo para transformarlo en un triángulo.

Equipo y guías de diseño de caja de engranajes

• Engranajes deben tener un mínimo de 1mm de espesor, cualquier disolvente y floppy.
• Para dejar espacio para los engranajes al girar libremente, tiene que haber por lo menos .1mm espacio entre cada engranaje y la carcasa de la caja.
• El tamaño de los orificios en el equipo y el pivote de los agujeros en la carcasa de la caja variará dependiendo del tamaño de los ejes de intención utilizar. Es mejor imprimir estos orificios más pequeños que el eje de modo que puede más tarde ser taladrados a mano. Por ejemplo, para barras de diámetro 1/16" hacer los agujeros de 1mm de diámetro y utilice una broca para cortar el acceso.
• La estructura de soporte de marco de caja de cambios debe ser al menos 2 mm x 3 mm de espesor.
