Paso 4: Cortar engranajes

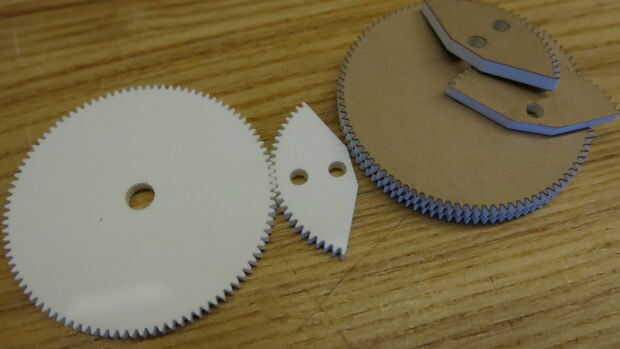

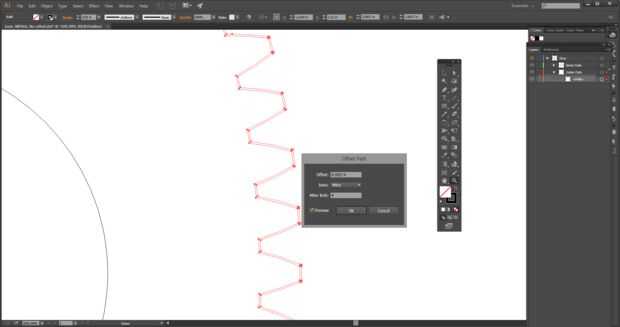

Mediante CAD (me gusta Autodesk Inventor), diseñé algunos nuevos engranajes que incluía esta tira. Exportación de la cara del engranaje a un archivo DWG me dio algo que nuevo pude abrir en Adobe Illustrator. Con mi perfil 2D abierto en Illustrator compensan las líneas. La parte sólo potencialmente confusa aquí es la dirección de desplazamiento: líneas en el exterior de la parte (los dientes del engranaje de mi parte específica) se compensan lejos de la parte (un desplazamiento positivo). Líneas en el interior de la pieza (la tira de mi parte) Obten desplazamiento hacia el centro de la parte (un offset negativo). Tómese un minuto para pensar en su parte final y donde se quitará el material. Si accidentalmente conseguir establecer el desplazamiento en la dirección equivocada, no vaya bien para sus piezas.

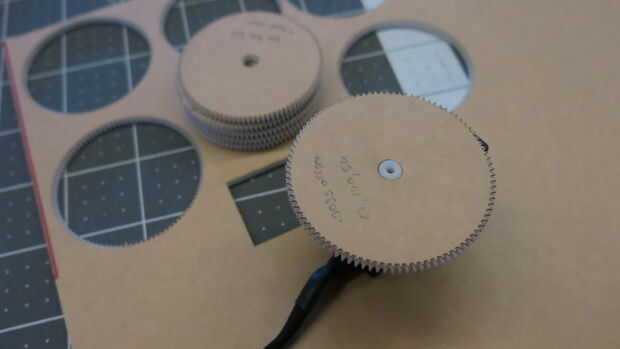

He incluido todos los archivos que utiliza para hacer estos engranajes. Ir a hacer algo que se mueva!
