Paso 4: Conexión de los componentes.
Enjambre de robots: montaje y transporte cooperativa Pin Descripción

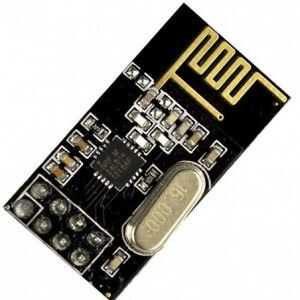

Descripción de pines del nrf24L01 a.
1 - GND
2 - VCC 3.3V!!!!!! NO 5V

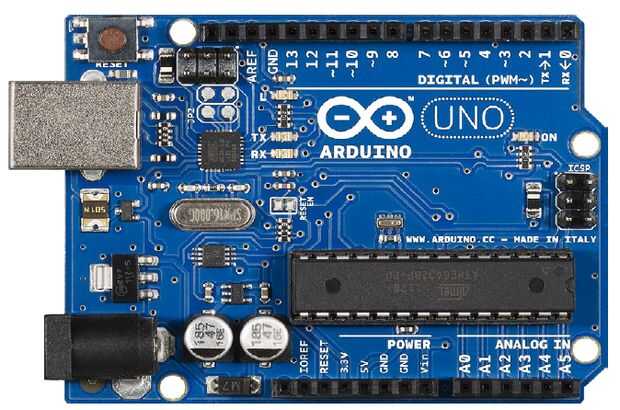

3 - CE a pin 9 del Arduino
4 - CSN a pin 10 del Arduino
5 - SCK al pin 13 de Arduino
6 - MOSI a Arduino pin 11
7 - MISO al Arduino pin 12
8 - SIN USO

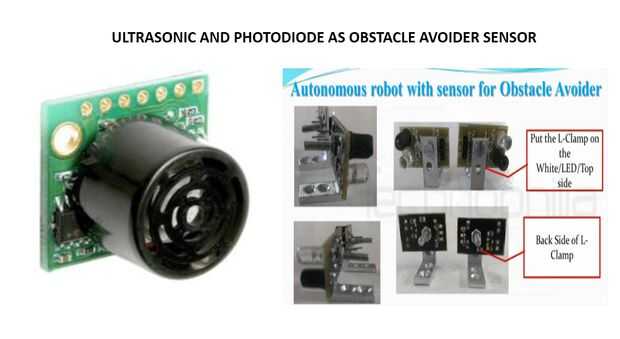

B. del LV-MaxSonar
VCC 5V
TOMA DE TIERRA
Pin de datos - A5
Controlador de Motor L293D C. IC
LeftMotorForward - D7 (pin 7 de Digital)
LeftMotorReverse - D6
RightMotorForward - D5
RightMotorReverse - D4
D. fotodiodo (opcional)
VCC 5V
TOMA DE TIERRA
Pin de datos - D0
Usted puede conectar según su diseño de PCB, pero deben hacer los cambios necesarios en el código.
Nota: Personas enfrentan algún problema mientras la entretela y ejecutar programa en el primer intento, por favor revise todas las conexión y código correctamente e intente nuevamente.
