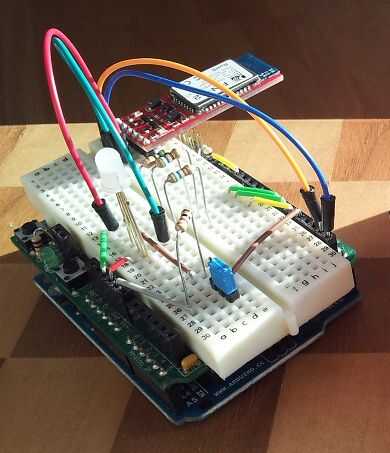

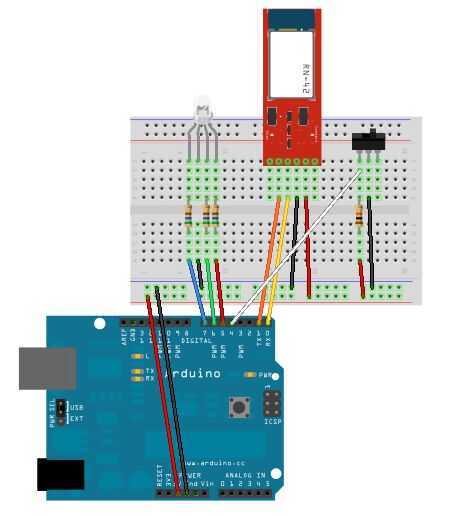

Paso 2: montaje


La Junta de BlueTooth
Conecte el bluetooth rx y el tx del Arduino bluetooth tx para el rx del Arduino. Finishi conectando el bluetooth GND a la GND de Arduino y el bluetooth VCC de 5V de Arduino.
Nota: la forma más sencilla de conectar el BlueSmirf breakout Junta es conectarlo directamente a la RX (Pin0) y TX (Pin1) de Arduino. De esta forma que podemos utilizar directamente los comandos serie de Arduino.
El LED RGB
Utilice resistencias de 560 Ohm para conectar el LED a los pines de Arduino. Conecte las clavijas rojo, verde y azul LED para el Arduino Pin 5, 6 y 7 (en ese orden). Conectar la clavija de tierra de LED en el Arduino GND.
Nota: Asegúrese de saber la función de cada pines de su LED. La documentación no siempre tiene razón (voz de la experiencia). Para estar en el lado seguro, el programa de ciclos de los tres colores (azul, rojo y verde entonces) en el arranque. Si no enciende en esa secuencia, arreglarlo cambiando tema alrededor.
El puente de interruptor
Conecte un lado (A) del puente con toma de tierra. Conecte el otro extremo (B) a 5v con una resistencia de ohmio 10 k. Conecte el lado B al Pin4 de Arduino.
