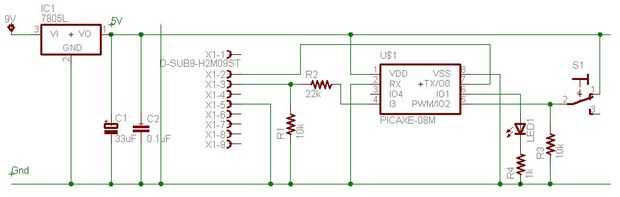

Paso 5: Construir el circuito de Tx
![]()
Si usted está los bancos y hacia atrás entre un circuito de trabajo y una programación Asegúrese de cambiar la conexión a la pata 2 y la ubicación de la resistencia de 22 k de pata 2 a 4 de la pierna. O usted puede construir un circuito dedicado descargar y mover las fichas a través de. Sólo tenga en cuenta si un circuito es corriente o descarga como puede ser muy confuso. En particular, tenga en cuenta que un circuito de corriente no funcionará si pierna 2 queda flotante - es necesario estar conectado a tierra. Pata 2 es el pin de descarga y si se deja lo flotando recoge los RF de flouro luces y el chip piensa que está siendo descargado otro programa.
También cabe destacar la nomenclatura de picaxe que pide un pin físico una pierna y un pin virtual un pin. Por lo tanto una salida en el pin 2 en el código es realmente una salida de pata física 5. Esto puede parecer extraño pero significa que el código puede ser portado a mayor picaxes como las versiones de 28 y 40 pines y todavía funciona.
