Enorme luz de estado de ánimo (7 / 8 paso)

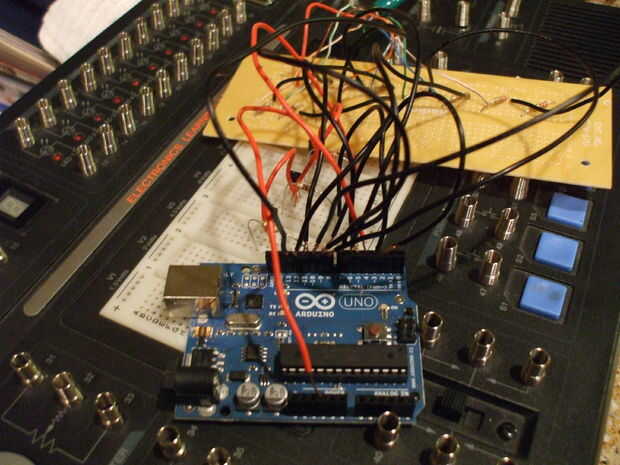

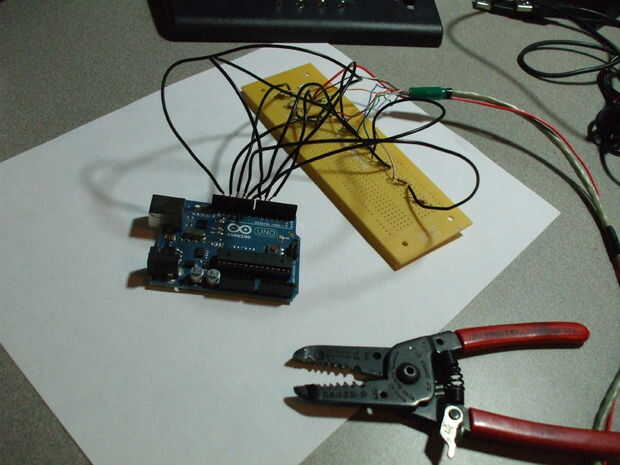

Paso 7: cableado Arduino

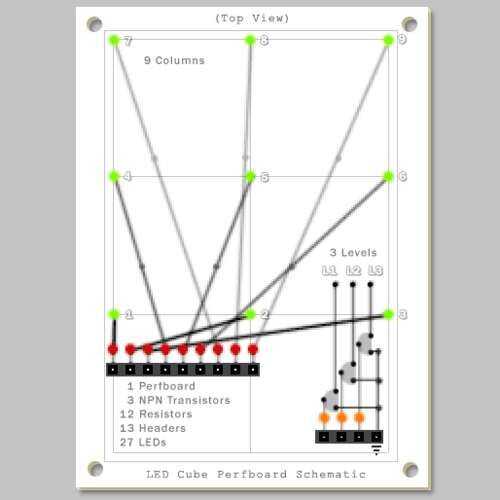

ahora número las resistencias 1,2,3,4,5,6,7,8,9 y el transistor del circuito L1, L2, L3 y luego el lanterns(1,2,3,4,5,6,7,8,9) el número y con la
cable CAT 5 Conecte las resistencias a sus columnas correspondientes por número como resistencia 1 a la columna 1.

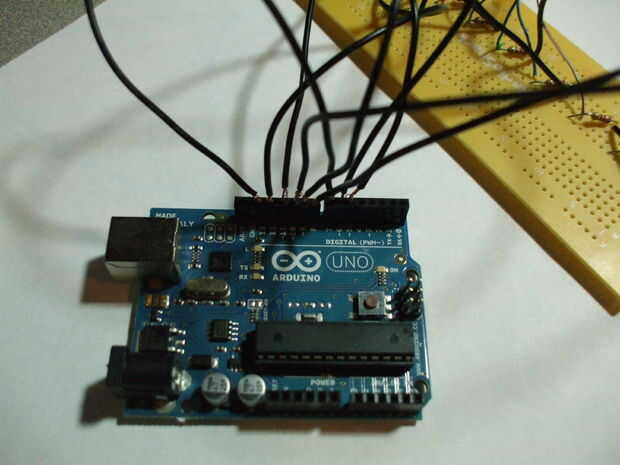

Conecte el resistor no. 1 al pin 2 de arduino.
conectar resistencia 2 al pin 3 y así hasta llegar a resistencia 9 conectado al pin 10.
L1 se conecta al pin 11; L2 se conecta al pin 12 y L3 se conecta al pin 13.
