Enrolle para arriba radio solar mod usando luces de jardín (3 / 4 paso)

Paso 3: conexión del panel Solar y cableado

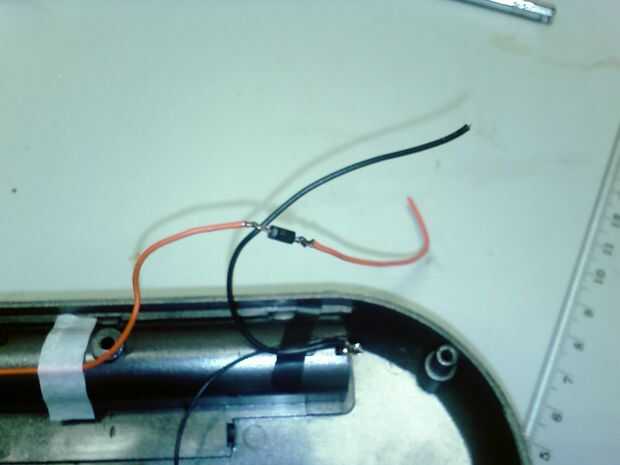

Conectar el rojo y negro los cables a los terminales, estas se utilizarán para unir las células solares para cargar las baterías. Aviso el diodo que se desconectó el circuito jardín de luz, esto es para detener cualquier fuga corriente inversa hacia los paneles solares.
Las conexiones son de positivo, en el diodo con la raya hacia el positivo de la batería Solar. es decir la llamada solar está en paralelo con la batería.

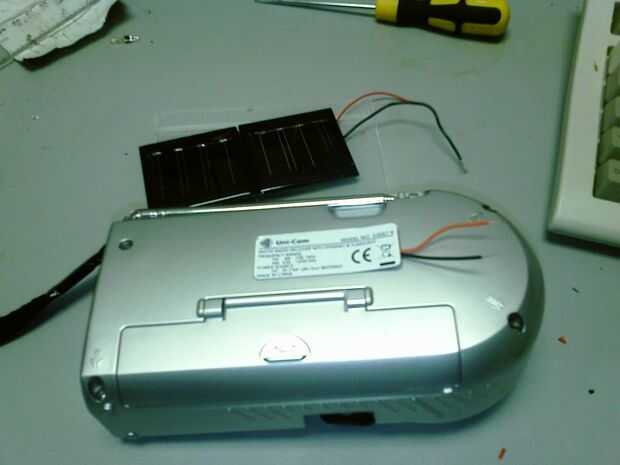

Este modelo de radio tiene una etiqueta útil sobre un agujero, ideal para los cables de corte.

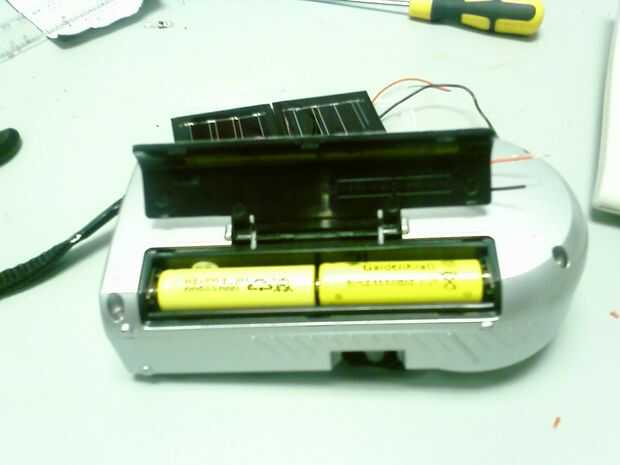

Las baterías están equipadas (por favor, no utilice pilas alcalinas con un panel solar montado), listo para usar / cargar.

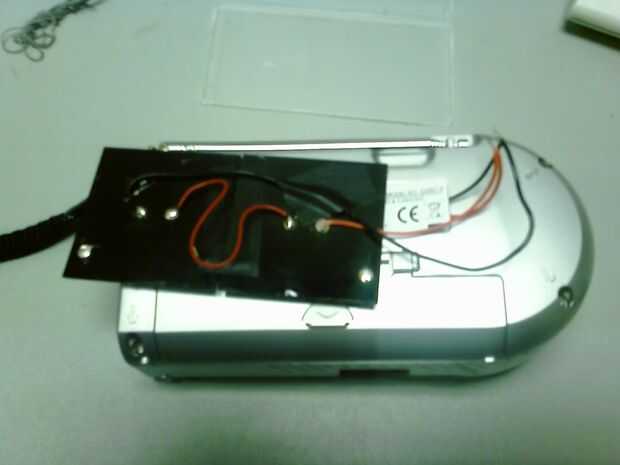

Finalmente las células solares están conectadas a los cables de conexión y la radio ahora puede relajarse tomando el sol mientras se está cargando...
