Enseñanza de las leyes de signos Kit (1 / 34 paso)

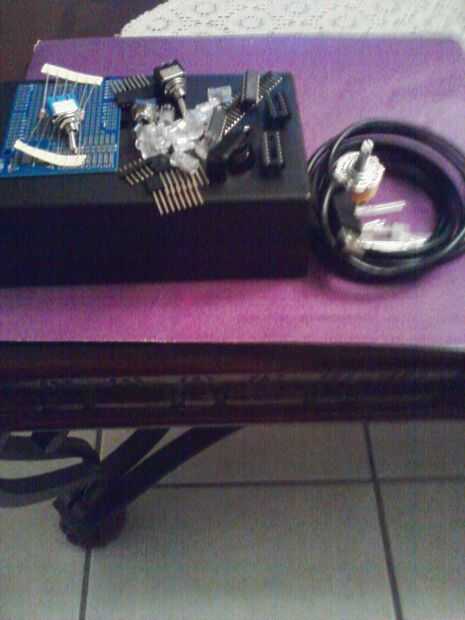

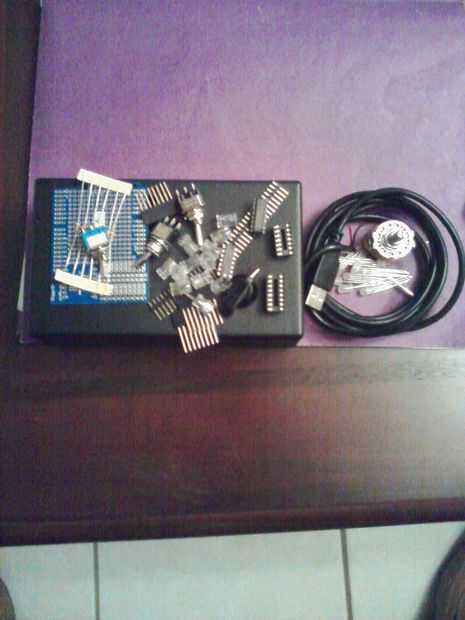

Paso 1: Lista de materiales

1 alta clase ABS plástico caja rápida recinto L 6.0" x 3.5" W x 1.9 "D

1 Arduino Uno Proto Shield (sólo PCB)

4 carbono de resistencia de la película 220 ohmios 1/4 vatios 5% (en bolsas de 10 y 100)

1 paso femenino encabezados para Arduino Shields - 1 x 8 y la posición de 1 x 6 (2)

10 MONTAJE DE LED, ESTÁNDAR T1-3/4, CLARO,

1 CABLE, USB 2.0, A/A, 6 PIES, NEGRO, USB-A MACHO A USB A MACHO

10 5mm agua clara RGB LED - ánodo común

1 QUAD 2-INPUT POSITIVO O PUERTA DIP-14 (74LS32)

1 toma IC 14 Pin doble trapo Soldertail bajo perfil 0,03 pulgadas de ancho

1 tubo de plástico Dip de 16 pines del decodificador/demultiplexor doble de 2 a 4 (74LS139)

1 toma IC 16 pines paño doble Soldertail bajo perfil 0,30 pulgadas de ancho

1 interruptor unipolar solo tiro (On-Off) (MTS101) 125 VAC a 5 Amp 1/4 de pulgada montaje de la soldadura

Estirón de la soldadura de 1 interruptor rotatorio eje 25mm 10M 4 posiciones

1 calor tubería, FIT221-1/16-negro, 4 pies del encogimiento, negro tubos de poliolefina

1 PERILLA, EJE DE 1/4 DE PULGADA, PUNTERO, CON TORNILLO DE AJUSTE

1 10 alambre trenzado Kit de pizarra de color

1 protoboard Jumper Wire y un Pin macho a macho 15cm 10pcs

Lo que se necesita:

Estación de soldadura

Rollo de soldadura

Abrazaderas de Cable plástico 1/2"

Cinta de espuma

Cortador de alambre

Pinzas
