Paso 1: Construcción mecánica
La parte mecánica de las cosas es bastante recta hacia adelante y abierto a la adaptación. Tenga en cuenta que las dimensiones exactas en este momento no importan. Sin embargo! Medidas exactas de lo que ha hecho son importantes para más adelante. Voy a poner las dimensiones que utiliza paréntesis, pero no tienes que usar las mismas exactas. Si no te gusta leer esto, la versión de la película es, en la parte 1 de la serie de videos.

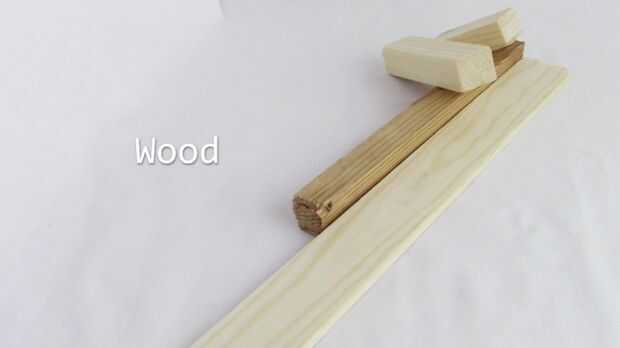

- Consigue un trozo de madera bastón unos 40cm de longitud (L40cm W3.5cm H1cm). Este es el brazo.

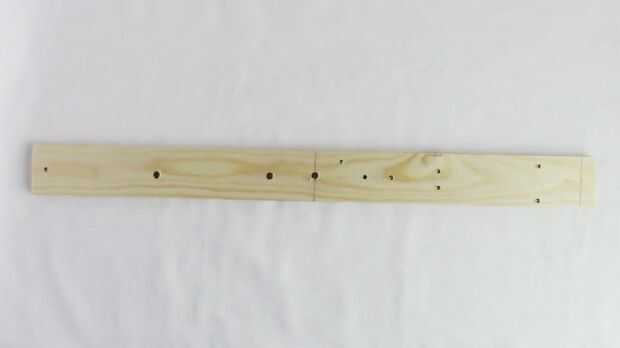

- Perfore dos agujeros de 3mm 4cm de un extremo del brazo.

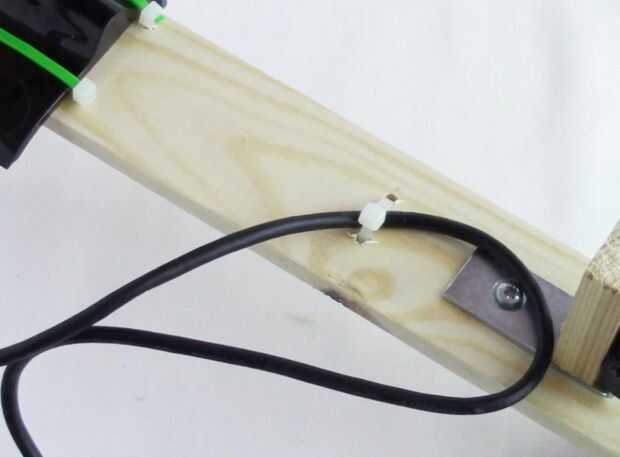

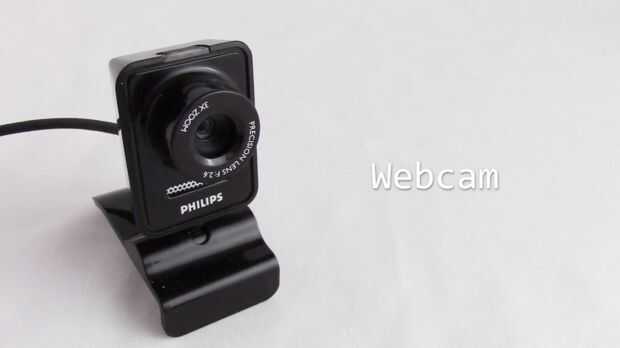

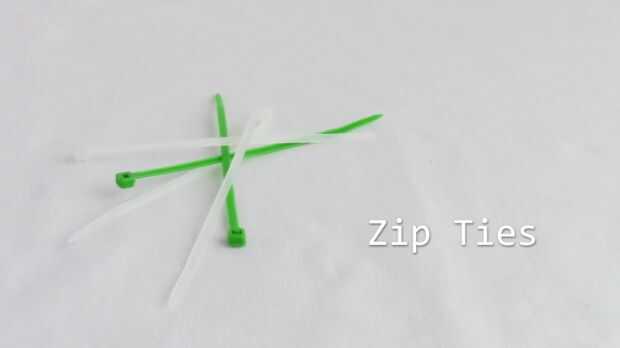

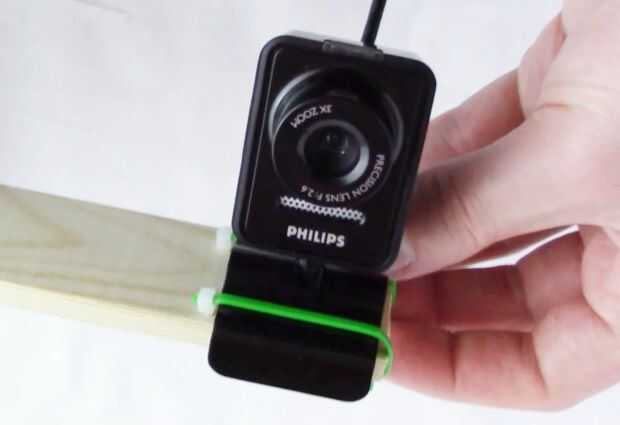

- Coloque la cámara en el extremo del brazo y usar los dos orificios para sujetar hacia abajo usando zip lazos. Ángulo de la cámara hacia el interior del brazo por unos 30 o 40 grados.

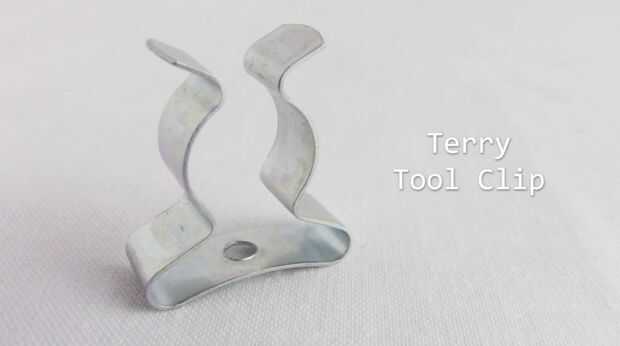

- Taladre un agujero de 3mm a 1cm del extremo opuesto y un tornillo de M3 para fijar el broche de Terry.

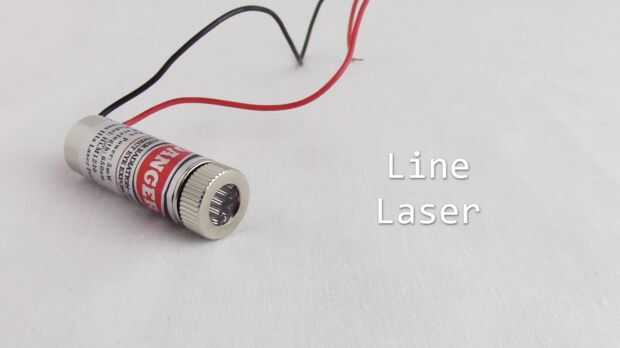

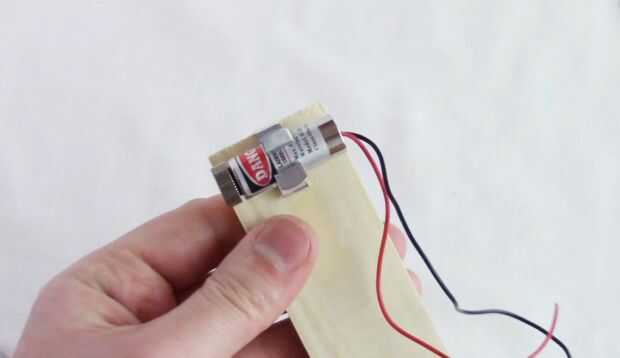

- Ajustar el láser lineal en el broche y alinéelo hacia adelante lo mas recto posible.
- Taladro mm dos 5 agujeros de 9cm y 17cm desde el extremo del láser del brazo.
- Haz un pequeño trozo de madera que es menos de 1,5 cm de ancho (L10cm W1.8cm H1cm).

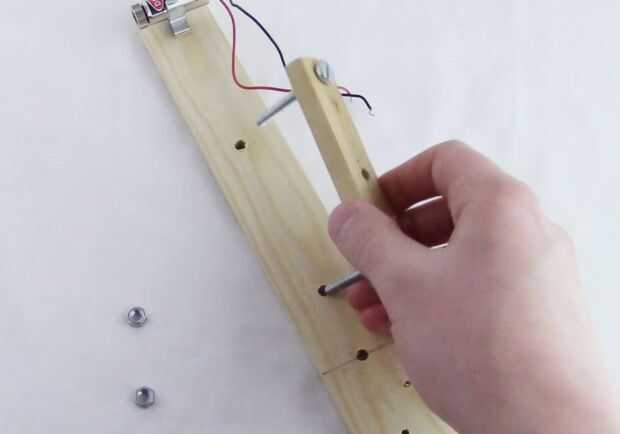

- Taladre dos agujeros de 5mm 8cm de separación e Inserte un perno M5 de 4cm de longitud en cada uno.

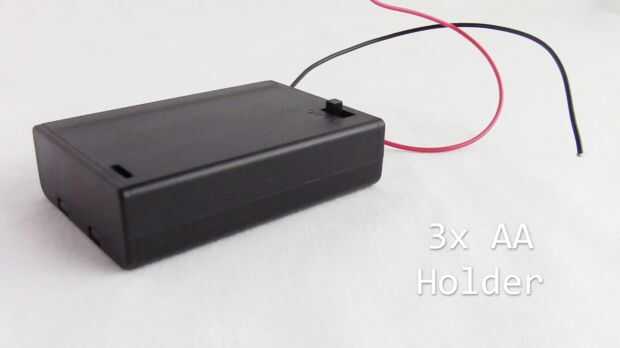

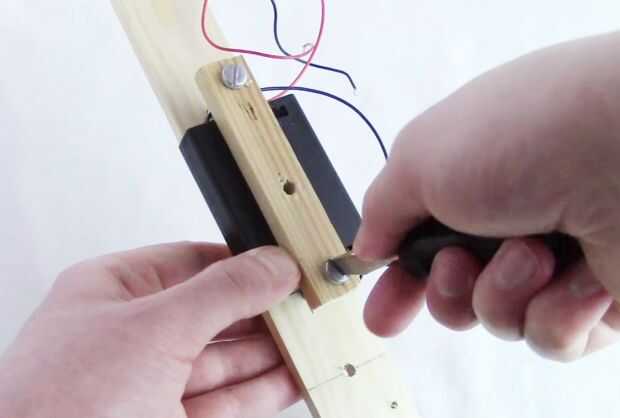

- Coloque la batería 3xAA dentro de los dos agujeros en el brazo y hacia abajo usando el bloque con los pernos de la abrazadera. Asegúrese de que dejar suficiente espacio para el interruptor de la batería si lo hay.
- Tuerza los alambres del laser a los cables del paquete de batería (rojo con rojo y negro con negro). O de la soldadura para una mejor conexión.

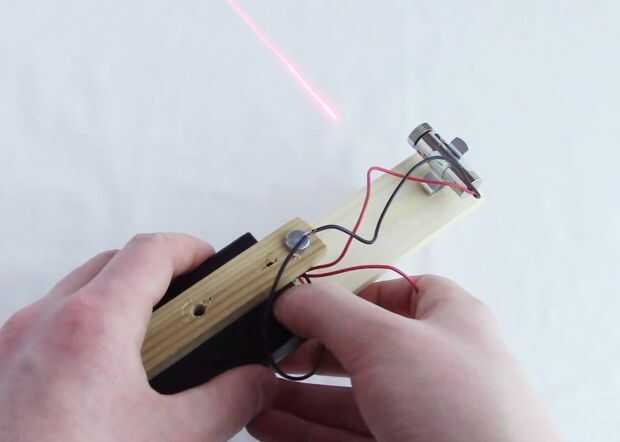

- Encienda el láser y alinee el laser/lente de manera que se centra en el tema y perpendicular al brazo.
- Taladre un agujero de 4mm en el centro del brazo.

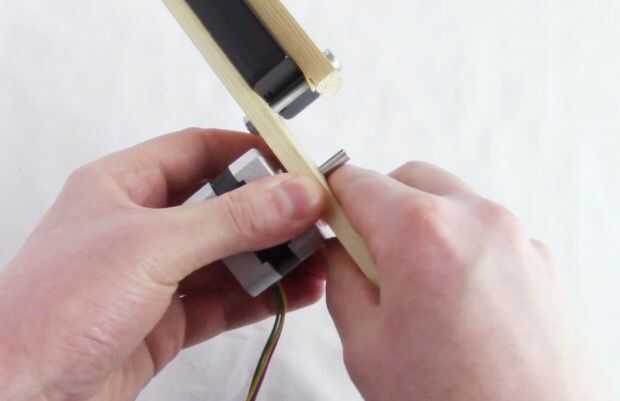

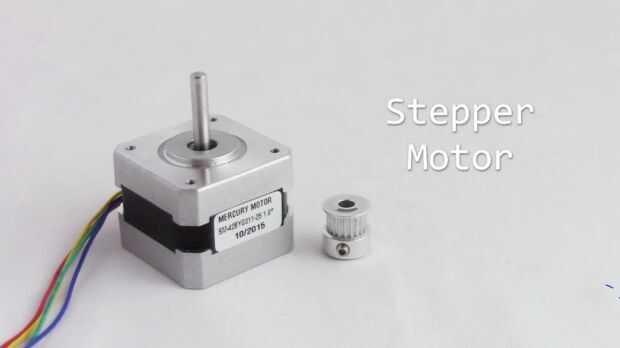

- Inserte el eje del motor de paso a paso en el agujero. Asegúrese de que es un ajuste apretado, usted puede necesitar ajustar el tamaño del agujero por mueve la broca o con una broca más grande.

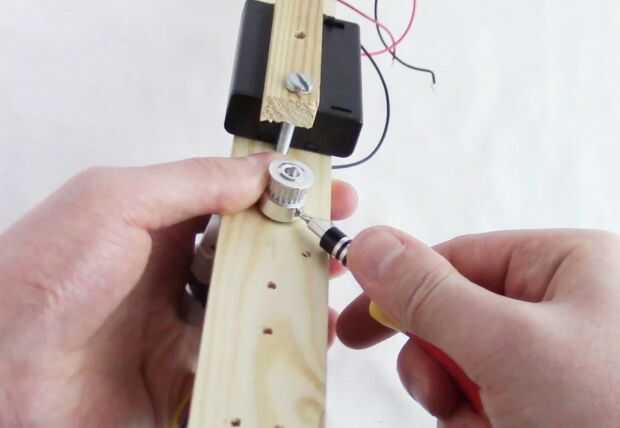

- Coloque la polea del motor y apriete el tornillo de grub en lugar por lo que no hay deslizamiento.

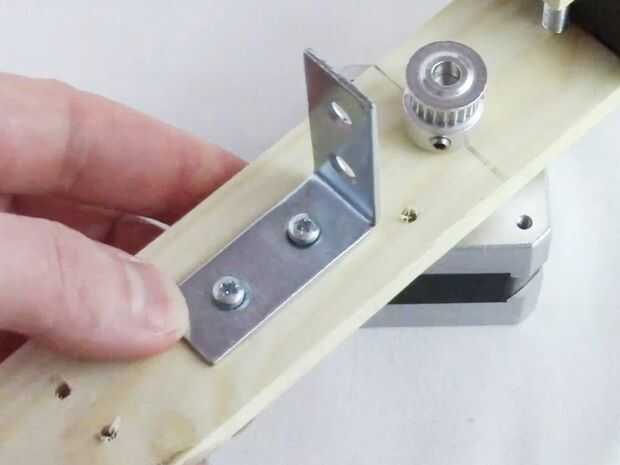

- Perfore dos agujeros de 3mm en el lado de la cámara del brazo para el soporte en L para que se sienta cerca de 2,5 cm del centro del eje del motor.

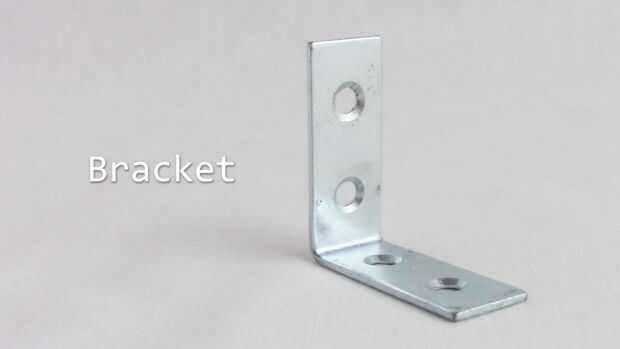

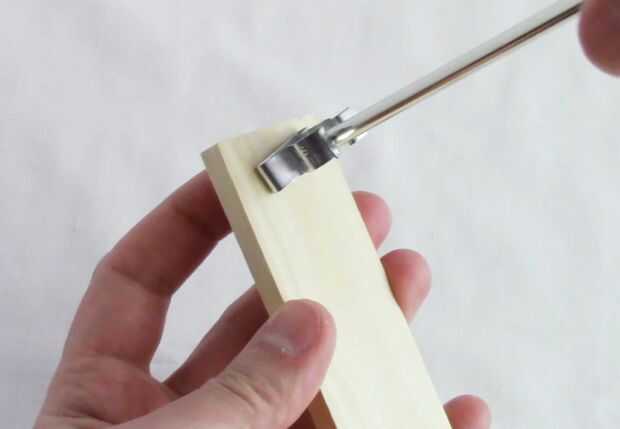

- Fijar el soporte con dos tornillos M3.
- Haz otro bloque pequeño de madera de unos 4cm de longitud (L4.2cm W1.5cm H1cm)
- Perfore otro dos agujeros de 3mm en el bloque que puede fijarse en el interior de la abrazadera en L.
- Fije sin apretar el bloque al soporte con tornillos M3.

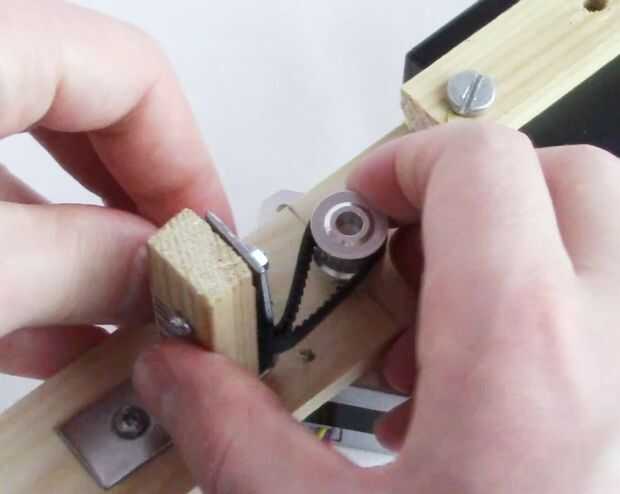

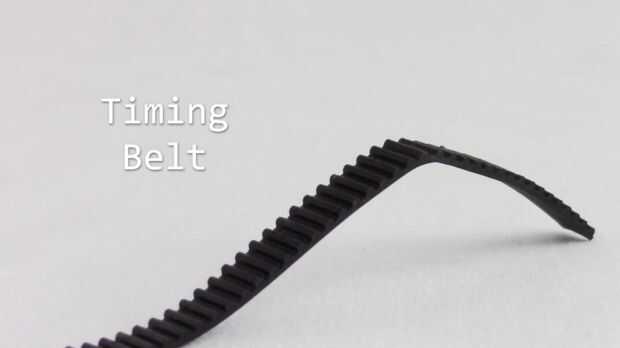

- Tome la longitud de la correa dentada. Envuélvalo alrededor de la polea de paso a paso, junte los extremos de la correa en el lado del diente y deslice entre el soporte y el taco de madera.
- Fijar el bloque de madera Asegúrese de que el cinturón quede ajustado alrededor de la polea.
Puesto que todo a un lado por un minuto, ahora vamos a hacer una pinza para el motor paso a paso a poner el trípode.
- Corte dos pedazos cortos de madera (L7.5cm W2.5cm H2cm).
- En el lado más ancho, taladre dos orificios de 4mm aproximadamente 5,5 cm de separación, (en ambas piezas).

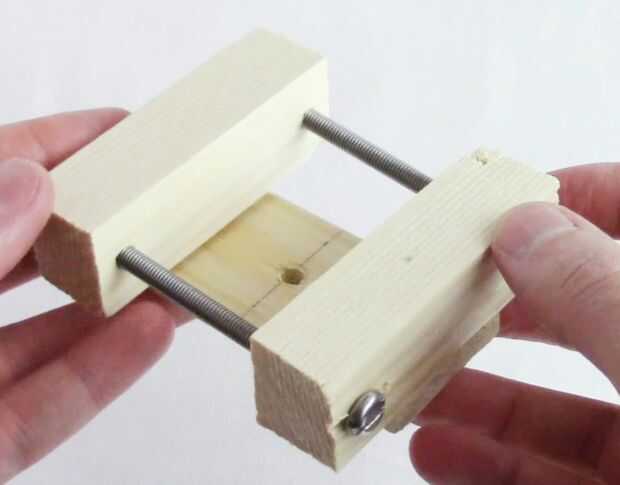

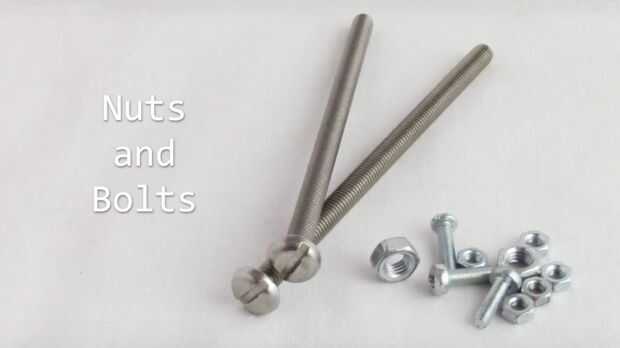

- Haz dos pernos M4 9cm de largo y empujar a través de los orificios de conexión de los dos bloques de madera.
- Coloque las tuercas en el extremo y mantener los bloques separados
- Tome una longitud corta de la dirección utilizada para hacer el brazo (L8.5cm W3.5cm H1cm).
- Coloque los pernos de bloques en la batuta por lo una cuadra es un cada extremo de bastón.

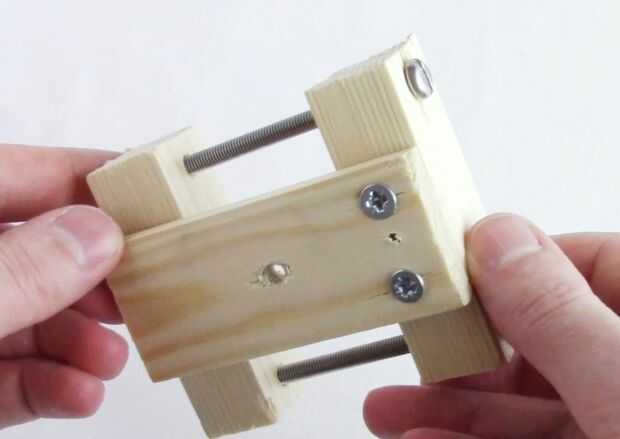

- Inserte dos tornillos en la parte inferior de la batuta y en uno de los dos bloques para sujetar en abajo. Deja el bloque libre de resbalar.
- Taladre un agujero de M4/M5 (dependiendo de la montura para trípode) en el centro de la batuta.

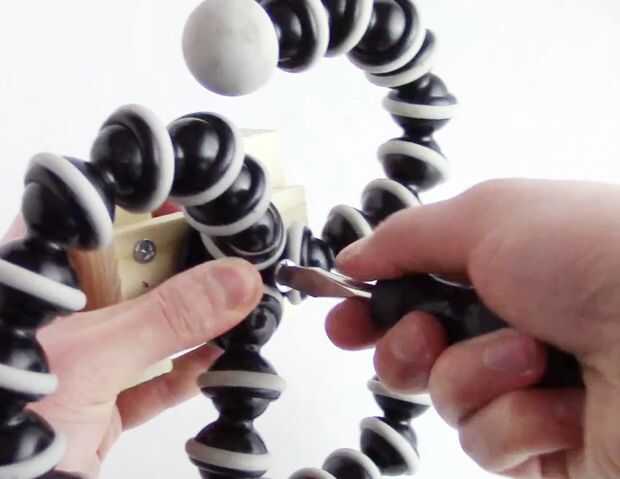

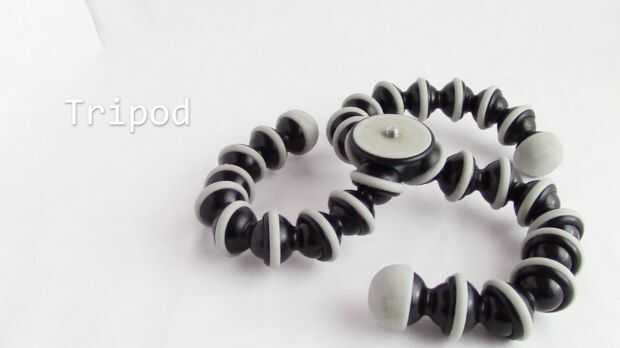

- Atornille el conjunto en un trípode.

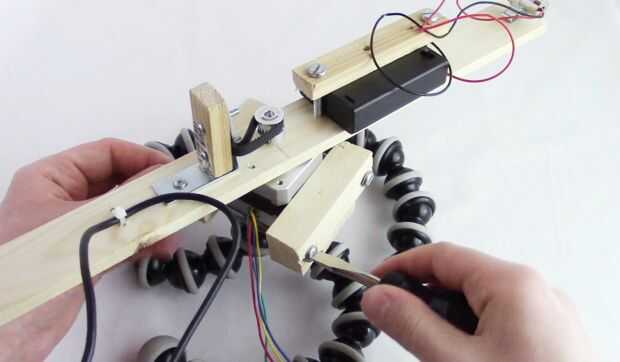

- Volver a la Asamblea de brazo/webcam/laser e introducir el motor paso a paso en la pinza recién hecha y apriete los tornillos para fijarlo en su lugar.

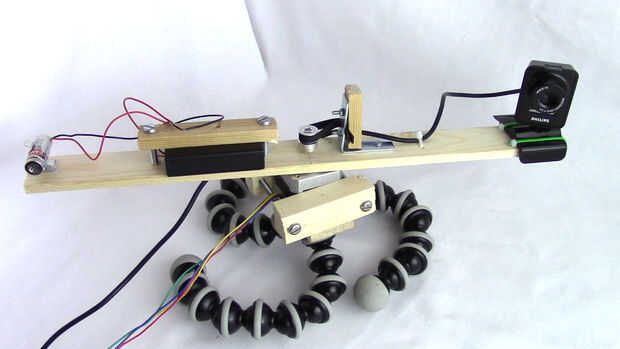

Debe ser algo como esta [versión completa], y si no... Comenzar de nuevo.
