Paso 2: Generación eléctrica

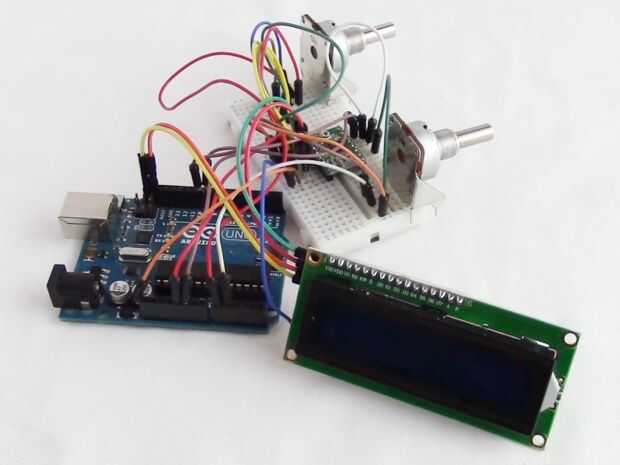

De nuevo, bastante hacia adelante. Está conectando un Arduino a un controlador de motor paso a paso, una pantalla LCD y un par de potenciómetros. Esto se explica también en parte 1 de la serie de videos.

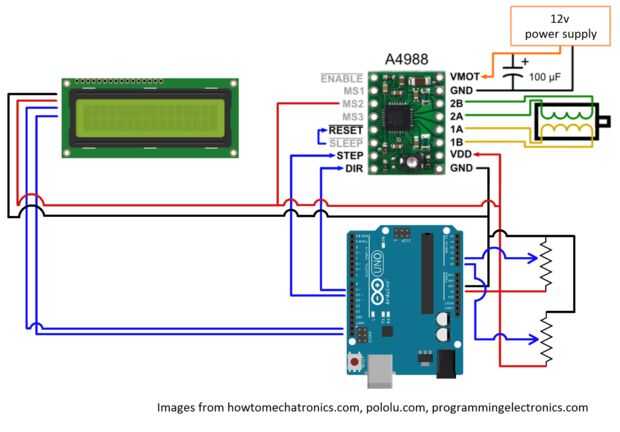

Estoy utilizando una pantalla LCD I2C, solo porque utiliza menos cables. Conectar
la pantalla LCD de VDD a 5v, GND a GND y coinciden con los puertos SDA y SCL SDA y SCL la Aruino puertos (escritos en la parte inferior).
Los potenciómetros son sólo conectados a 5v y tierra a ambos lados con los pines centrales en cada uno ir a analógicos pines 0 y 1.
El controlador de motor paso a paso VDD y GND se conecta a 5v de Arduino y tierra respectivamente. Y VMOT y el otro GND están conectados a una fuente de alimentación de 12 v con un capacitor de 100uF en paralelo para amortiguar los picos de voltaje del paso a paso. Conecte el RESET al sueño. Y paso de alambre al pin 10 y DIR al pin 9.
Para conectar el motor al conductor, encuentre los cables de la bobina correspondiente sosteniendo un par juntos y girando el motor. Si sientes resistencia, son un par. Conecte un par motor de los cables 1A, 1B y el otro par para 2A y 2B.
