Paso 1: diseño

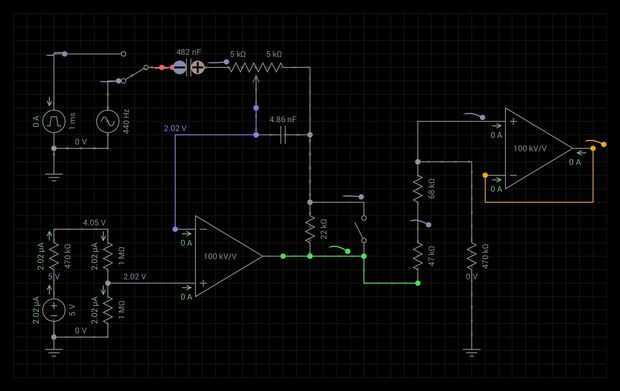

La señal de la guitarra es modelada por un generador de señal en la esquina superior izquierda del diagrama. También hay allí un interruptor que puede usarse para suministrar una onda cuadrada en el circuito simulado. Este donde una toma de entrada de guitarra estará en la construcción.
Debajo el generador de señal, un circuito divisor de voltaje sencillo baja el voltaje de 5 voltios arduino debido pin de fuente de alimentación a 2 voltios. Esto da la señal de salida del amplificador op un 2 voltios dc offset.
El primer amplificador operacional trabaja como un amplificador invertido. Ganancia se controla mediante el potenciómetro de 10K. El amp op que he usado fue un OPA2132. Esto tiene una tensión de salida máxima (si funcionar a 5V) de sobre 4V. Por esta razón el DC offset descrito anteriormente es 2V no 2.5V.
La ganancia puede reducirse mediante la conexión del interruptor que está cerca de la salida del amp op. Puede hacer que usted tiene otra señal impulsar el pedal antes de este circuito.
El resto del circuito disminuye la salida de 3.3V y utiliza un segundo buffer de op amp que mantiene el nivel de voltaje si conectado a algo con una impedancia de entrada baja. Su salida de este segundo amplificador operacional que voy a conectar al pin analógico debido.
