Paso 4: Potagia algunos cables

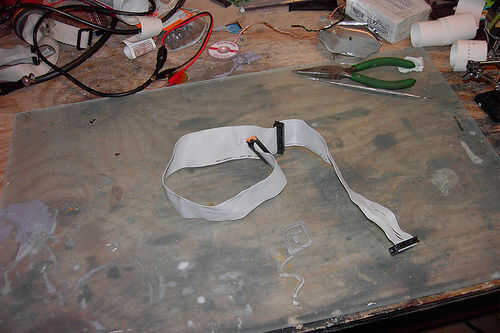

para hacer algunos cables para usar mi impresora (y usarlo con mi protoboard más fácil de hacer) sacrifiqué un viejo cable ide de 40 pines... y soldó un jefe del pin de un extremo y un enchufe en el otro extremo... Esto es algo que repito un par de veces en este proyecto, por lo que sólo haré esto una vez...

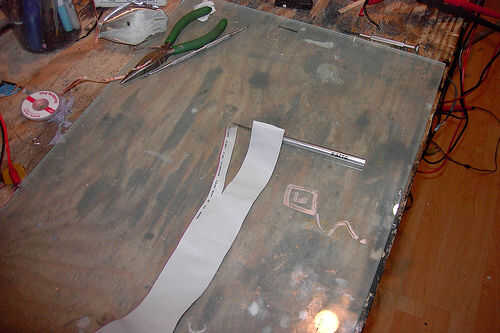

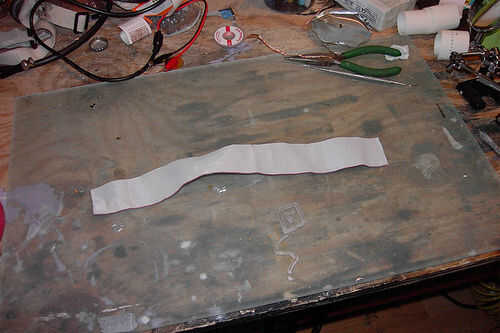

para el cable del cabezal de impresión, necesitará 8 conductores separados del resto del cable, tira y todos los conductores en cualquiera de los extremos con soldadura de estaño.

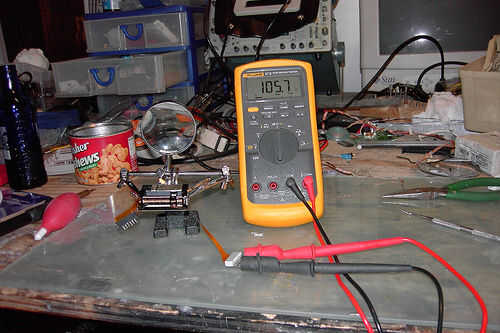

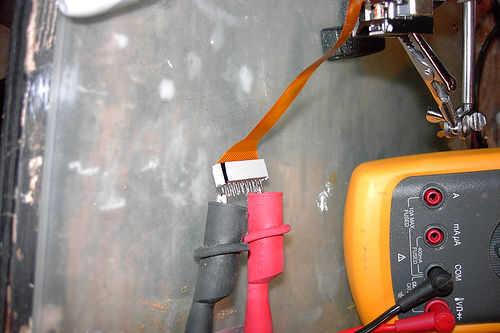

una vez listo, puede utilizar un metro para averiguar cómo está conectada la impresora... en el caso de las dos clavijas en un extremo del conector es un conductor común... y cada otro pin (debe haber otras 16) es una resistencia de 100 ohm... más tarde cuando atribuimos nuestros cables a esta, será ser fijando un cable para cada dos pins en esta toma... perdemos resolución en el pinter, pero facilita el circuito de...

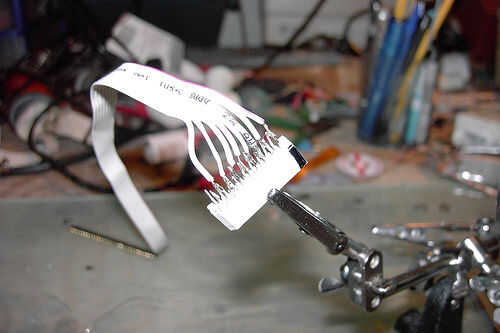

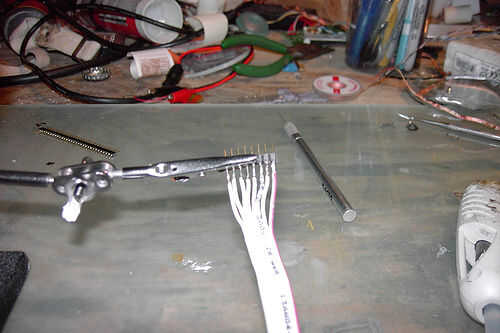

Si empiezas a soldar el cable de cinta estañada con el enchufe que te darás cuenta de hay dos pernos a la izquierda al final que no creamos un plomo apuntarle... sí... a no conectar...

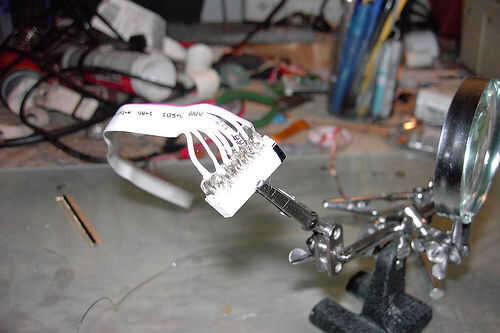

Cuando listo encontrar hace que las cosas duran más si crear una carcasa de plástico de los pines de los conectores utilizando pegamento caliente... sólo me aseguro de trabajar cerca de todos los pernos, encubrimiento de cualquier conductor expuesto.
que vas a hacer exactamente lo mismo para el conector del motor/sensor, excepto que aquí nos interesa sólo 4 de los pernos... de los cuales dos están puestos a tierra...
