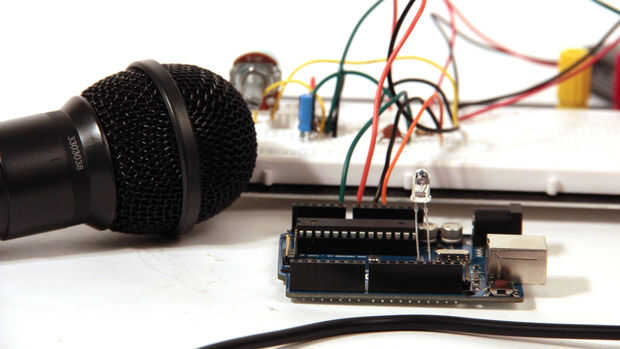

Enviar sonido a tu Arduino. Este Instructable le mostrará cómo preparar el audio para que puedan ser muestreado y procesada por un Arduino para hacer proyectos sensibles sonidos y efectos de audio. (Este artículo es un compañero de otro Instructable he escrito sobre la construcción de un circuito de salida de audio para un Arduino, encuentra aquí)
Algunas ideas que vienen a la mente son:
detección de beat- activar efectos de iluminación, un conjunto de platos beat match se construyen o hacer un robot que baila con la música que juega
detección de amplitud- hacer un simple vúmetro con LEDS
análisis de la frecuencia- podría hacer un proyecto que reacciona a diferentes frecuencias de diferentes maneras, reconoce ciertas melodías, convierte audio en datos MIDI o traduce las frecuencias en ondas cuadradas con el tone() Biblioteca
procesamiento de señal digital cajas de efectos digitales- lo que hice con mi voz de salida caja de efectos (todo el procesamiento realizado con Arduino), un montón de posibilidades: tono de flexión, distorsión, muestreo, retardo, reverberación, síntesis granular, mezclay mucho más... Que he proporcionado el código en este Instructable que muestra a hasta 38.5 kHz. Aquí está otro instructivo que describe cómo configurar un simple audio circuito con Arduino.
grabador digital- con la adición de una tarjeta SD de curso (el Arduino tiene muy limitada la memoria por sí mismo), esto abre la posibilidad de bucles grandes muestras y hacer un montón de otras manipulaciones digitales a los pedazos de audio almacenado los circuitos y código proporcionado aquí son compatibles con los escudos de tarjeta SD que se comunican vía SPI.
representaciones gráficas del sonido- Arduino osciloscopio/visualizador
No dude en utilizar cualquiera de la información en este Instructable para armar un proyecto increíble para el concurso de Audio DIY! Estamos regalando un HDTV, algunas cámaras DSLR y toneladas de otras grandes cosas! El concurso se cierra el 26 de noviembre.
Lista de partes:
(x1) Micrófono Radioshack 33-3038
(x1) TL072 Digikey 296-14997-5-ND o TL082 Digikey 296-1780-5-ND (TL081/TL071 están bien también) he utilizado un tl082 en mis ejemplos
(x2) batería de 9V
(x2) conector de snap 9V batería Radioshack 270-324
(x1) mono audio jack 1/4" Radioshack 274-340 o Radioshack 274 252 o 1/8" Radioshack 274-333 o Radioshack 274 251
(x1) LED Digikey C513A-WSN-CV0Y0151-ND
(x1) 10kOhm potenciómetro lineal Digikey 987-1301-ND
(x3) resistencias de 1/4 watt de 100kOhm Digikey CF14JT100KCT-ND
(x1) condensador electrolítico de 10uF Digikey P5134-ND
(x1) condensador de cerámica de 47nF Digikey P4307-ND
(x1) Arduino Uno (Duemilanove es fina también) Amazonía
Materiales adicionales:
cable del usb (1 x) Amazonía
Protoboard (1 x) (este viene con los cables de puente) Amazonía
cables de puente (1 x) Amazonía
