Paso 2: Preparar la toma de audio
![]()
![]()
![]()
![]()
![]()

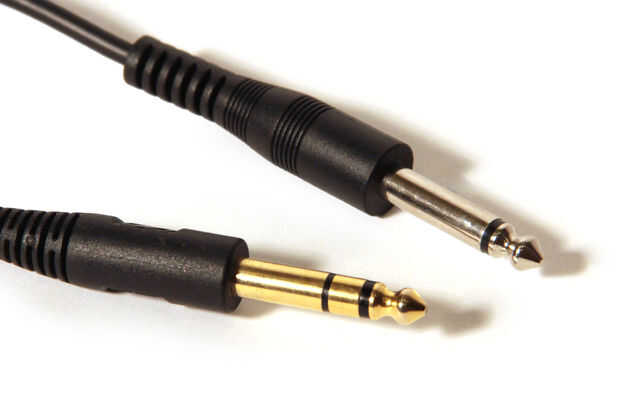

En este Instructable, sólo voy a hablar acerca de cómo enrutar un canal de audio en un Arduino. Es posible copiar el mismo circuito que he propuesto aquí muchas veces para agregar varios canales, pero pueden complicar/ralentizar las cosas en el código y en algún momento usted probablemente tendrá que bajar su frecuencia de muestreo. Te lo dejo a usted para averiguar los detalles, pero por favor enviar lo que se aprende en los comentarios! Casi todos los micrófonos y los instrumentos electrónicos son
mono, lo que significa que sólo tienen un elemento de micrófono o pickup que está generando una señal (en lugar de

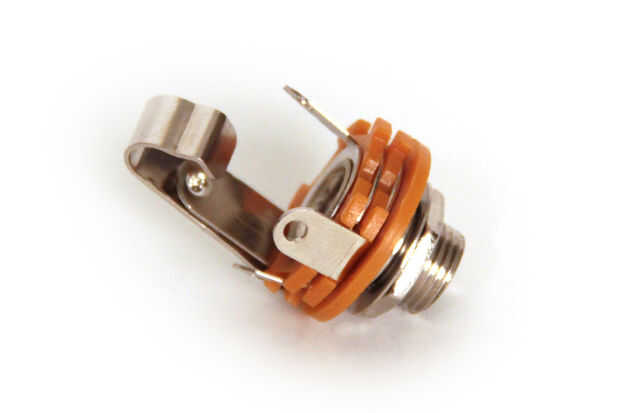

estéreo). Usted puede comprobarlo mirando el enchufe y comparándolo con la imagen de arriba. Mi micrófono tiene un 1/4" enchufe en él usé un conector de 1/4" para este instructable, usted puede encontrar que usted necesita un conector de 1/8", pero todavía se aplican aquí las ideas principales.

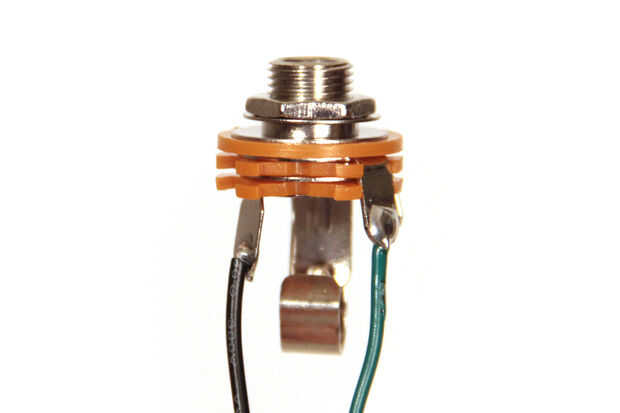

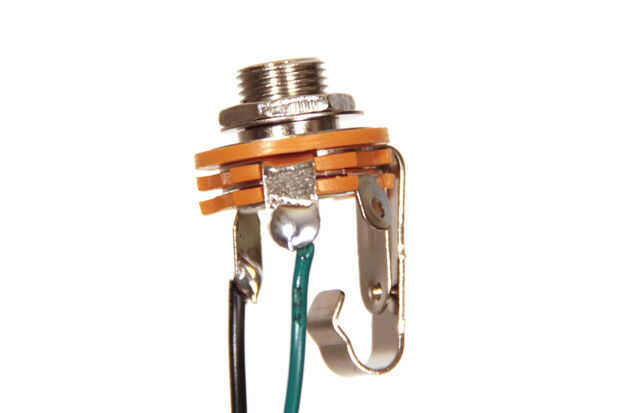

Soldar un cable negro con el conector de tierra del jack mono. El conector de tierra generalmente es el pin más grande en la toma, prueba de continuidad con la parte roscada de la toma para asegurarse de que ha colocado el conector de tierra correctamente (ver figura 3). Soldar un cable verde con el conector de señal de jack mono. Prueba de continuidad con el clip que se extiende desde el conector (Fig. 3).

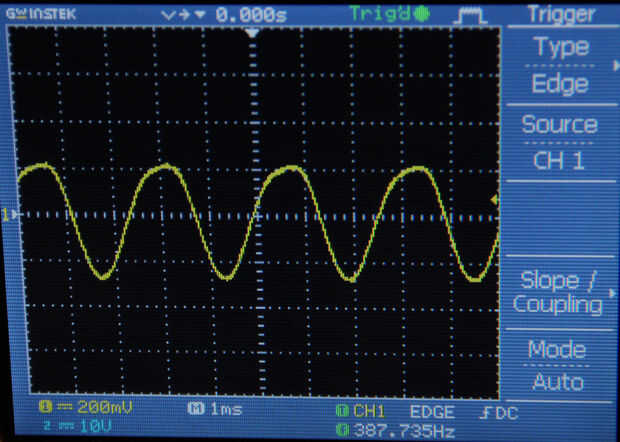

Si tienes un osciloscopio útil, conectar la referencia al cable negro, conecte la punta de prueba al cable verde, enchufe el micrófono en el jack y buscar una señal (fig 5). La señal de mi micrófono tiene una amplitud de acerca de 200mV.
