Entrada de Arduino Audio (4 / 8 paso)

Paso 4: DC Offset

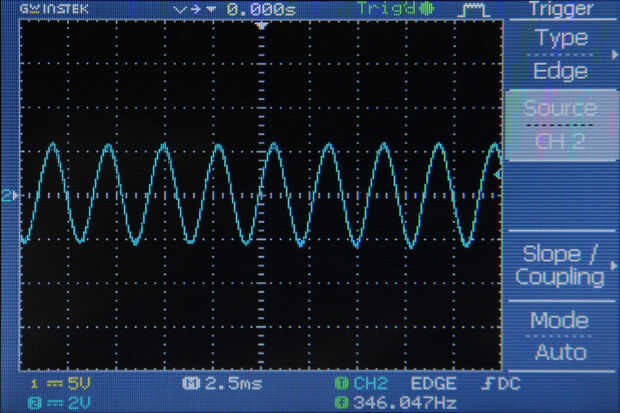

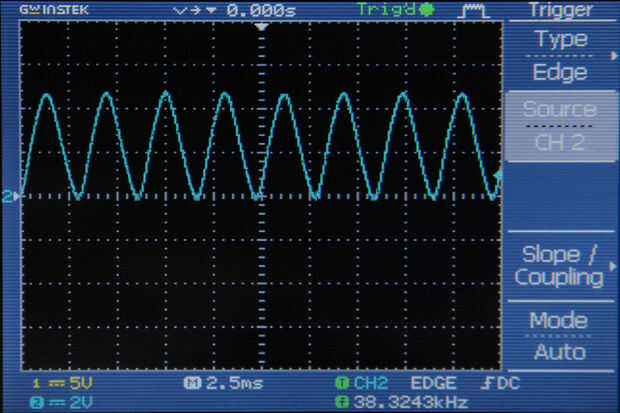

La parte siguiente del circuito DC compensa la salida del amplificador.  Como expliqué en el paso 1, este + 2.5V DC offset causa la señal de audio a oscilar alrededor de 2.5V para que permanezca dentro del rango aceptable para entradas analógicas del Arduino (0-5V).  Compara la señal de offset de dc no es figura 2 con el dc offset Figura 3.  En concreto, observe cómo la señal de la figura 3 se mantiene siempre dentro de la gama de 0-5V.

El circuito de DC offset tiene dos componentes principales: un divisor de voltaje y un condensador.  El divisor de tensión está hecho de k dos 100 resistores conectados en serie de 5V de Arduino de la fuente a tierra.  Dado que las resistencias tienen la misma resistencia, el voltaje en la unión entre ellos es igual a 2.5V.  Este 2.5V cruce está ligado a la salida del amplificador mediante un condensador de 10uF.  Como el voltaje en el lado del amplificador del condensador se eleva y cae, provoca carga momentáneamente acumular y repeler desde el lado del condensador conectado a los 2.5V cruce.  Esto hace que la tensión en los 2.5V cruce a oscilar hacia arriba y hacia abajo, centrado alrededor de 2, 5V.

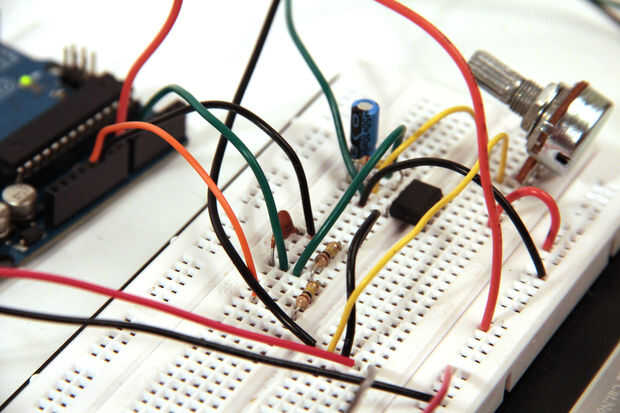

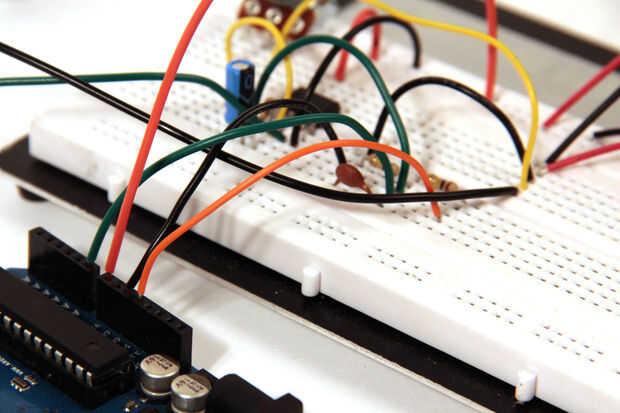

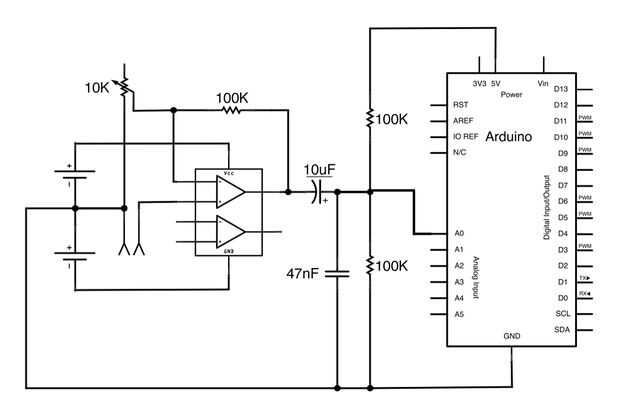

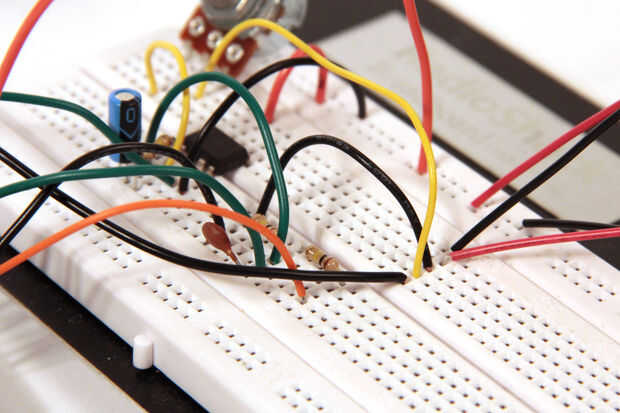

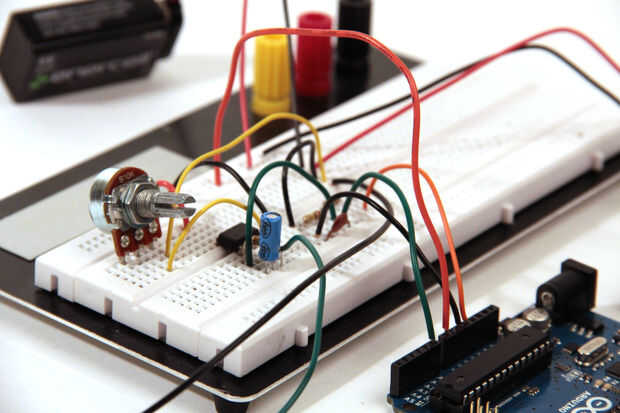

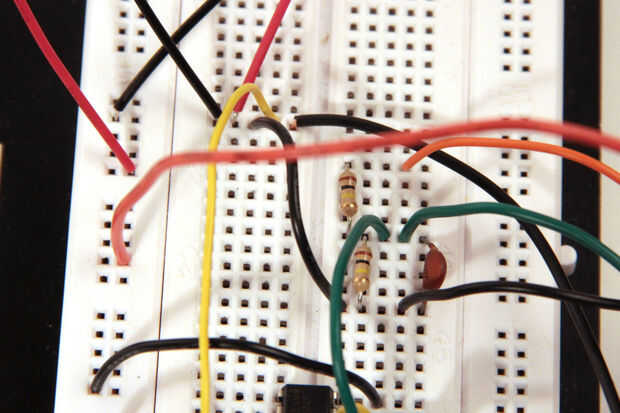

Como se muestra en 3-8 los higos y el esquema, conecte el cable negativo de un condensador de 10uF a la salida del amplificador.  Conecte el otro extremo de la PAC hasta el cruce entre resistencias dos 100 k conectados en serie entre 5V y masa.  También agregar un capacitor de 47nF de 2.5V a tierra.
