Entrada de auto alerta de intruso con LinkIt uno (1 / 6 paso)

Paso 1: Reunir los dispositivos

Para este Instructable necesitarás los siguientes elementos:

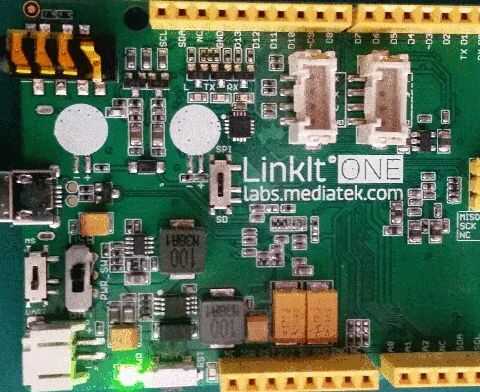

1. LinkIt un microcontrolador programador tablero. [Este bebé tiene las obras, GSM/GPS, Wi-Fi, Audio, etc., también para futuras aplicaciones]

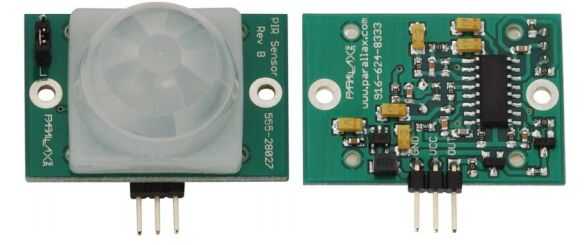

2. paralaje pasiva (p.i.r.) sensor infrarrojo (modelo # 555-28027 Rev B). Esto detecta objetos en cerca de 15 pies (puede variar a 30) por detección de movimiento a través de cambios en las firmas de calor.

3. cubierta para contener el sensor del p.i.r. y manténgalo alejado de los elementos a prueba de agua.

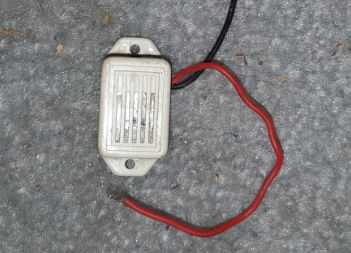

4. un zumbador piezoeléctrico que sonará la alarma cuando un coche entra en el camino de entrada.

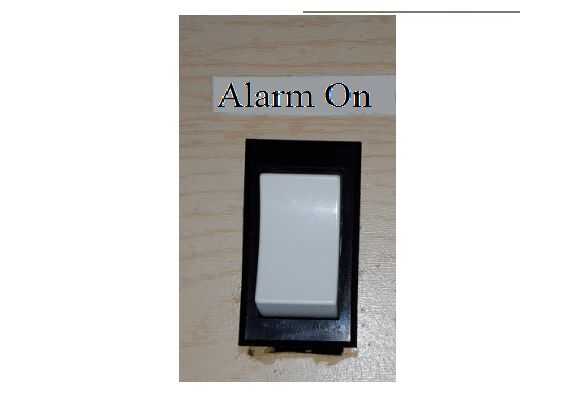

5. un interruptor que se enciende el intruso alerta. Mina es fácilmente accesible en el garaje junto al tablero de LinkIt uno. Cuando estoy escuchando para el zumbador piezo para empresa esperado, tapa este interruptor en.

6. para su uso inmediato: ir con cable. Es decir, cable el sensor PIR desde su punto de detección de entrada a LinkIt uno. Para esto se necesita para enterrar a 18 cable calibre, 3 conductores, para la distancia entre el sensor y el microcontrolador. He utilizado cerca eléctrica cableado para los perros, como esto está destinado a ser enterrado. Nota para futuras aplicaciones, aprovechando tecnología inalámbrica de LinkIt una para transmitir sólo la señal de su teléfono inteligente o router Wi-Fi. No estoy haciendo esto aquí en N.H. donde hace frío afuera... tienes a casa su LinkIt uno en una caja de protección térmica en el sitio del p.i.r..
