Paso 1: Hacer que el botón de entrada/salida

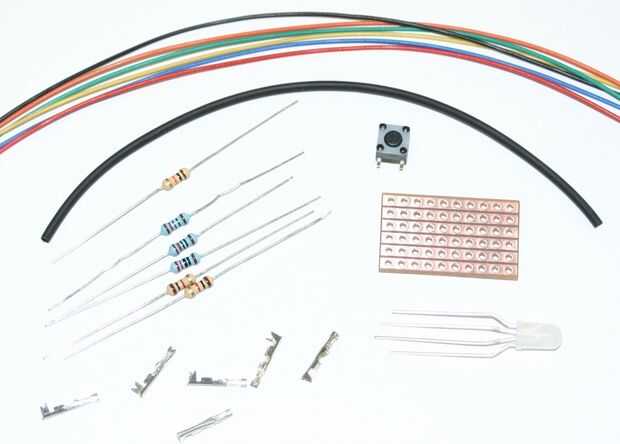

Este circuito utiliza simplemente un pedacito de placa 6 pistas por 10 agujeros largos.
Uno lleno de colores RGB LED ánodo común.
Resistor de 1Kohm * 2
Resistor de 10Kohm * 1
resistencia de 1 * 120 ohm
resistencia de 1 * 220 ohm
1 * empuje para hacer el botón
Resistencias LED. Me tomé un tiempo probar valores de resistencia diferentes para los 3 colores que me dé la mejor visualización de colores, empecé usando un 1Kohm en el rojo este es normalmente el más brillante luego elegir diferentes valores para el verde y azul a juego, en última instancia quería un buen blanco y convenientemente diferentes combinaciones. Es decir, verde, azul y rojo, verde y rojo.

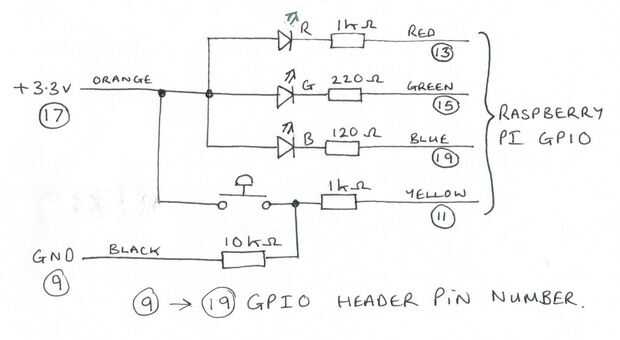

Una palabra de advertencia acerca de LED de color completo, no son todos iguales!!!!!! Que puede parecer obvio pero incluso dos ánodo común de fabricantes diferentes puede tener los colores en una secuencia diferente! Así que por favor chequearlo
el perno hacia fuera antes de copiar este diagrama.
Construir

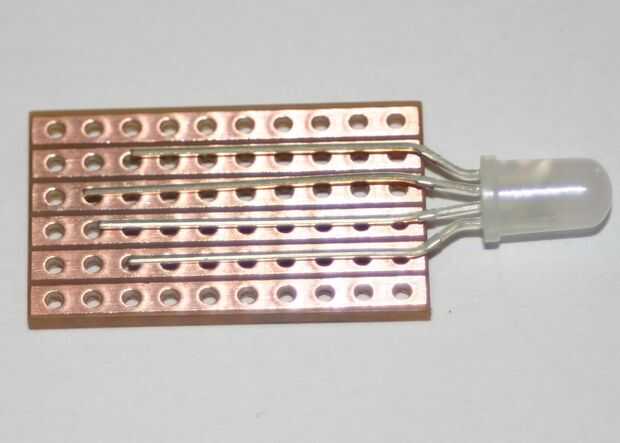

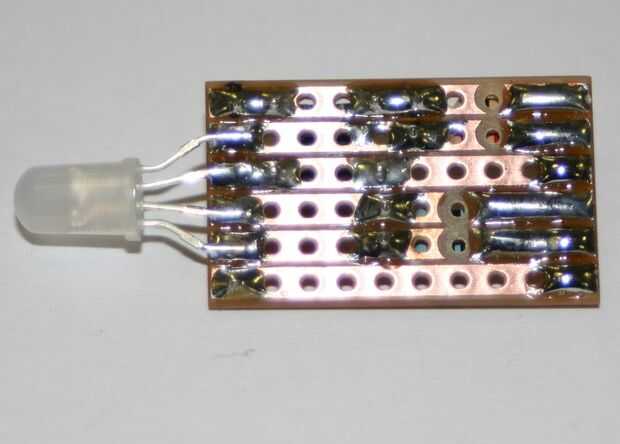

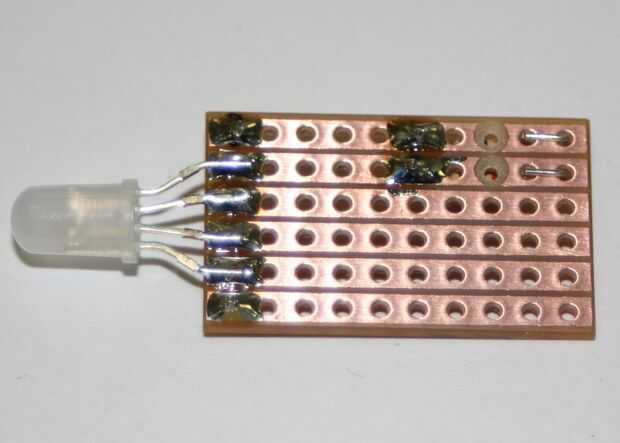

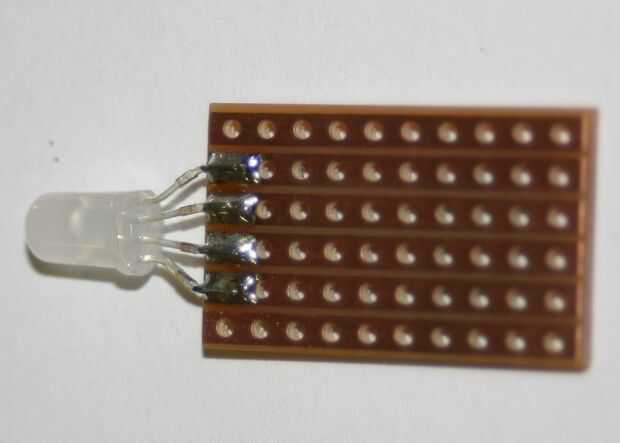

En primer lugar cortar el tablero de vero y Sobrehilar los bordes. Se cortan 6 pistas de ancho y largo diez agujeros. Luego doblar las patas del LED así que entonces cabe muy bien en las 4 pistas medianas, cortadas las patas para que no cuelguen por el segundo agujero hacia abajo (véase uno de los cuadros) hacen que usted el ánodo común 4 pistas de la izquierda (como se ve del lado de la pista) esto significa que el plano sobre el cuerpo del LED se enfrentará a la derecha (vista otra vez del lado de la pista) luego montar las 5 resistencias sin olvidar la pista 4 frenos.
10Kohm horizontalmente a través de la fila superior (el botón desplegable a cero ferrocarril voltios)
Protección del pin de entrada de 1Kohm primera fila izquierda (visto desde arriba).
1Kohm segunda fila LED rojo actual limitante resistencia.
cuarta fila de 220 ohm LED verde actual limitación de resistencia.
120 ohmios quinto de la fila azul LED actual limitación de resistencia.

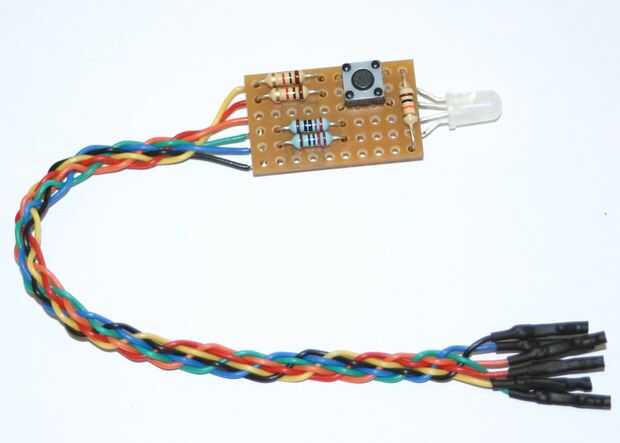

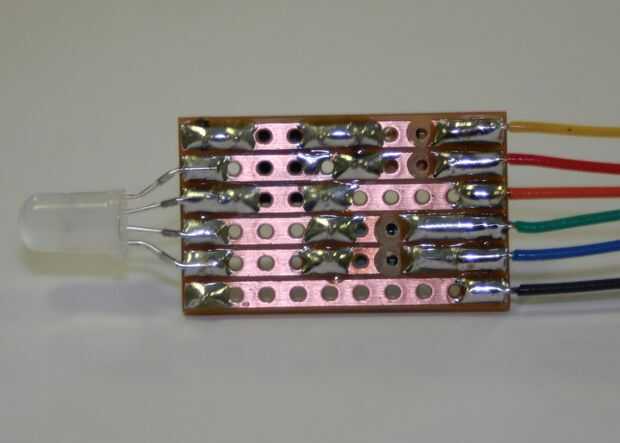

Coloque el botón según uno de los cuadros, pero asegúrese de que la acción del interruptor de cortocircuitos entre pistas 1 y 3. El botón debe tener sólo una pista entre él. Si el tuyo no cabe entonces deberás calcular usted mismo. Por último soldar los 6 cables en el extremo de la Junta.
Negro = GND
Azul = azul LED
Verde = LED verde
Naranja = 3,3 voltios
Rojo = LED rojo
Amarillo = Entrada pulsador

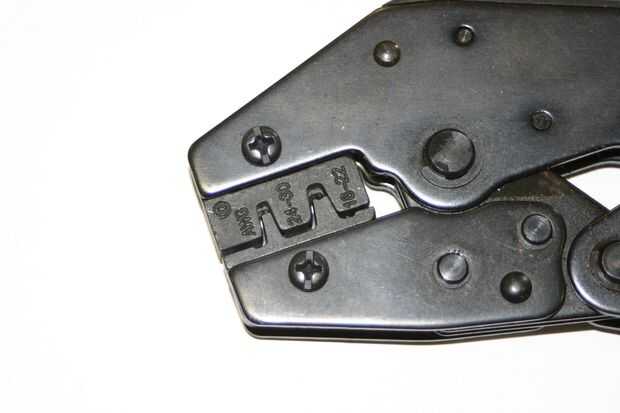

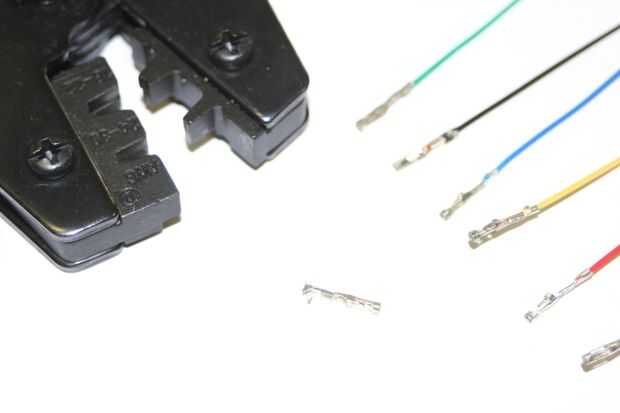

Se terminan los cables con terminales hembra "DuPont", que se prensan con alicates especiales. Yo uso estos terminales mucho para los modelos controlados de radio etc. así que trajo la herramienta correcta, usted puede conseguir lejos con los cables de soldadura y luego prensar alicates pequeños. Y luego cubrir con encogimiento del calor.
