Paso 2: Conectar el Arduino y el teclado
Después de que ahora tienes todo el software instalado es hora de conectar el Arduino con el teclado. En este instructable le corté el conector del cable de, pero si más adelante desea ser fácilmente conectado a algo puede ser una buena idea para utilizar el conector.
1. abre el teclado. Usted puede lanzar lejos cualquier cosa excepto el controlador PCB y el cable.
2. use una Dremel o un papel de lija y hacer las pequeñas almohadillas negro del controlador PCB brillante les pulido.

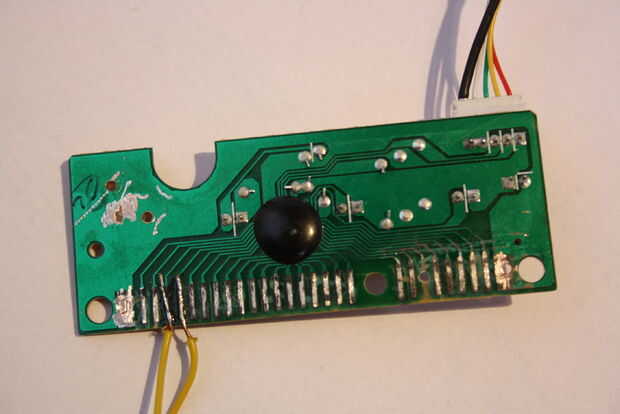

3. soldar los cables a las almohadillas de pulido. Esto puede ser difícil y es posible que necesite cierta práctica, pero que funciona después de algún tiempo. En la foto puedes ver dos de los cables soldados a mi controlador PCB. como se puede ver, uno de los botones en el grupo de derecho fue dañado mientras trataba de si sería más fácil taladrar agujeros en la PCB para soldar los cables.
4. a continuación se sueldan todos los cables. Puede conectar el cable de PS2 que Arduino. Utilice este esquema aquí para eso. Para averiguar qué cable va a qué contacto de Arduino, puede ser útil para tener algo que compruebe si hay una conexión y el esquema.
5. listo!
Si usted quiere averiguar qué dos pines están conectados a qué letra, utilice el código para comprobar. Crear un mapa en algún lugar en su computadora, el nombre "keyboard_to_serial" y añadir el fichero .pde adjunta en ese mapa. Abra el IDE de Arduino y abrir el archivo. Subirlo y luego abrir al monitor serie. Si ahora Conecte los pads del PCB, se muestra lo que habría sido pulsada la tecla.
