Entretela ADXL335 con ARDUINO (2 / 4 paso)

Paso 2: El circuito

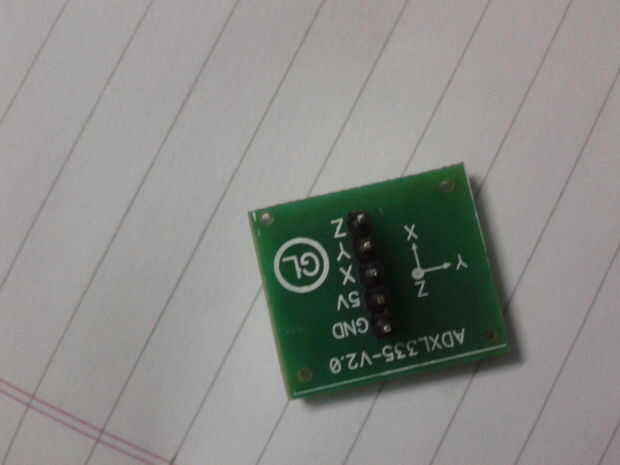

El módulo de acelerómetro tiene 5 pines, es decir,

  1. GND-conectarse a Arduino de GND
  2. VCC-conectarse a Arduino 5V
  3. X-para conectarse a Analog Pin A5
  4. Y-para conectarse a Analog Pin A4
  5. Z-para conectarse a Analog Pin A3

Nota: No necesitamos el módulo de 3, 3V de alimentación porque ya tiene un 5v a 3.3v convertidor.

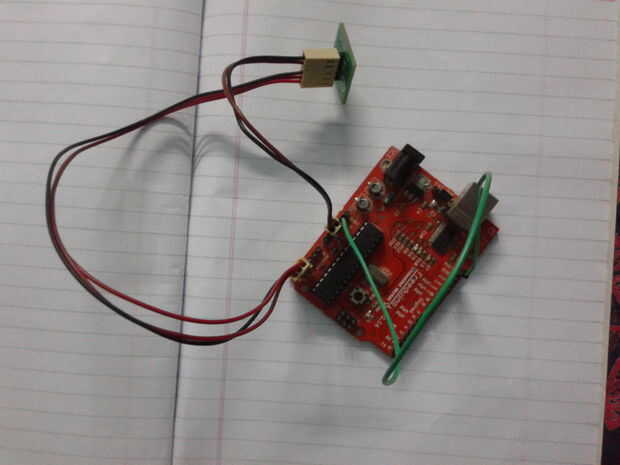

Uso de relimate de 2 pines para conectar Vcc y GND.
Utilice un relimate de 3 pines para conectar salidas X, Y y Z.
También conectar los 3.3v pin AREF. Esto se hace para ajustar la tensión de referencia a 3.3v porque la salida de ADXL335 es 3.3v compatible.
