Paso 4: Conectar la pantalla lcd

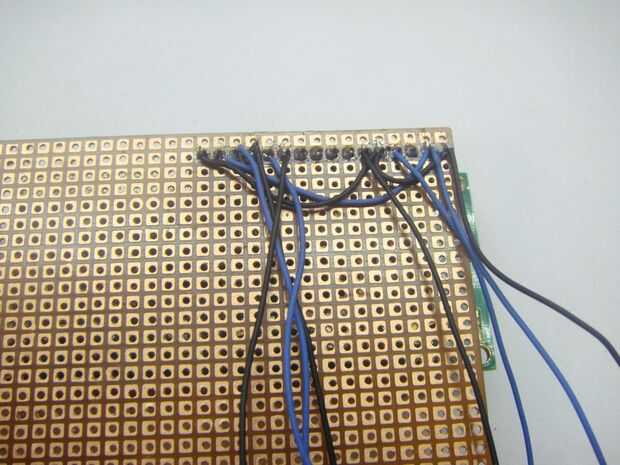

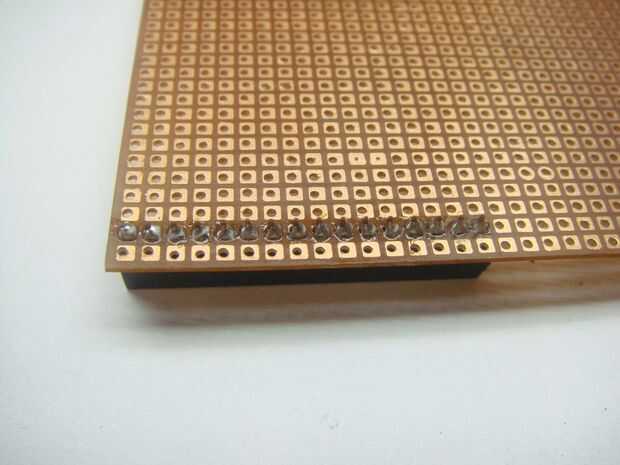

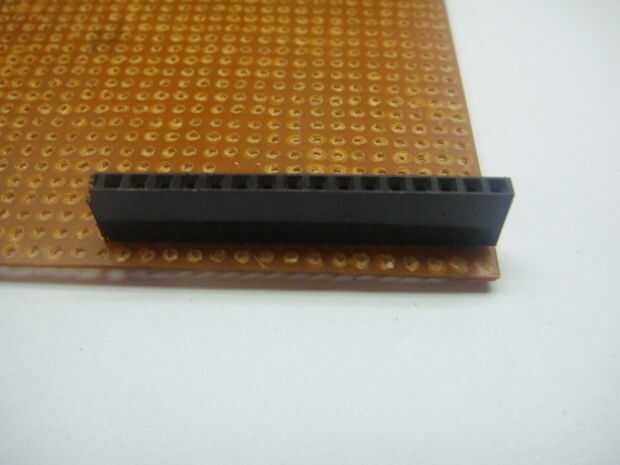

La pantalla LCD que aunque sería más apporiate para mí fue un 16 X 2 LCD. La razón era que era fácil de utilizar y manejar. Mi conexión no era también muy aunque y el tamaño y el funcionamiento de este LCD era lo mejor para este proyecto. El código que he desarrollado se basa en 16 X 2 LCD. Con un pequeño cambio en ella puede hacer trabajar para cualquier LCD diferentes. Aquí este LCD se utiliza para mostrar el número de personas pasado de la puerta. La soldadura le LCD en un perfboard. No te olvides de utilizar una rúbrica femenina. Aquí están las conexiones del LCD:
- Pin 1---gnd
- Pin 2---5V
- PIN 3---10K potensiometer pin central
- Pin 4---pin digital 12
- pin 5---gnd
- PIN 6---pin digital 11
- PIN 11---pin digital 5
- pin 12---pin digital 4
- PIN 13---pin digital 3
- PIN 14---pin digital 2
- PIN 15---5V
- pin 16---gnd

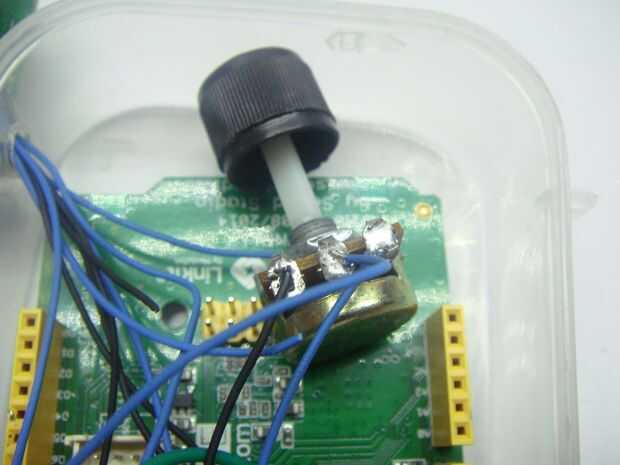

- potensiometer pin 1---5V
- pin 3 potensiometer---gnd
