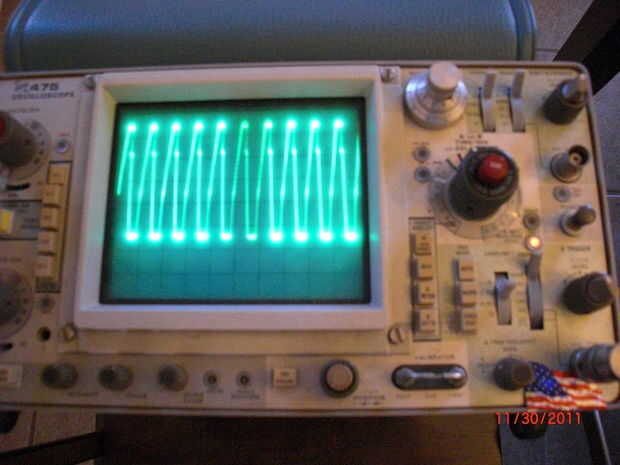

Paso 11: linearización
1. Retire el Ipod (u otra entrada de audio) y el altavoz.
2. Retire el LED y el fototransistor.
3. Conecte las clavijas donde los cables positivos y negativos de lo LED se colocaba junto a través de un resistor de 100 ohm
4. conectar a través de la resistencia de 10M ohms en el pin donde conecta el fototransistor al condensador de 220pf.
5. Conecte Grnd del modulador Grnd de demodulador.
6. las tarjetas de energía.
7. configure el pote de 100K en el modulador y el bote 10 de k en el demodulador hasta que escuche algo.
8. Vuelva a colocar los componentes.
Ahora usted puede tener diversión con Transceptor FM IR!
Aquí está un breve vídeo de funcionamiento de la mina.
El ruido en esta transmisión es realmente el altavoz. Yo esperé hasta el último minuto y no tuvieron otra opción que utilizar un altavoz roto de un anterior proyecto de laboratorio, por lo tanto, el ruido y necesita de una herramienta de amplificación (hice un megáfono de papel). Un nuevo altavoz haría que la calidad muchas veces mejor.
Así que ahí lo tienen. Usted puede ser requerido para ser miembro de este sitio web para poder construir este proyecto con mi guía; Esta era la única manera que podía subir los esquemas de Multisim. Suerte tuya va así como mina. ¡Que te diviertas!
