Paso 3: Construcción de la parte de modulador 1 (m1)
![]()

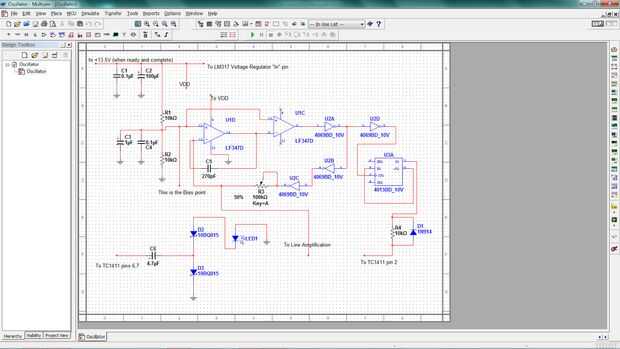

Ok permite obtener a la actual construcción. Aquí están los planos para el modulador. He dividido por partes para facilitar el proceso de construcción. Te aconsejo que construirlo todo en una protoboard. Recuerde: cortar cables de condensador y resistencia antes de colocar en el tablero. Necesitamos menos cantidad de interferencia posible. también, mantener el circuito firmemente y con como conexiones cortas como sea posible. Revisión del esquema muchas veces antes de alimentar para evitar daños--la mayoría del ICs se dañan fácilmente. He subido el esquema pero tendrás que hacer clic en la imagen y ve como "archivo original". lo siento chicos.
Básicamente, m1 es solo el modulador. Pernos de U2 7,11,13 se conecta a tierra y pin 14 va a VDD así. Pernos de U3 4,6,7,8,9,10 y 11 conectado a tierra mientras al VDD pin 14. U4 los pines 4 y 5 se conecta a tierra. no VDD para U4, opera a través de la señal de oscilación.
En caso necesario:
U1 es el LF347
U2 es CD4069
U3 es CD4013
U4 es TC1411
U5 es LM317
