Paso 7: El desmodulador (d1) / receptor
También he subido los esquemas.
En caso necesario:
U1 es LF347 (patillas 4 a VDD y suelo 11)
U2 es CD4069B (Pin 14 a VDD y el Ground pins 7,9,11,13)
U3 es CD4013B (Pin 14 a los pines VDD y masa 6,7,8,9,10 y 11)
U4 es LM386 (Pin 6 a pin VDD y masa 4.2)

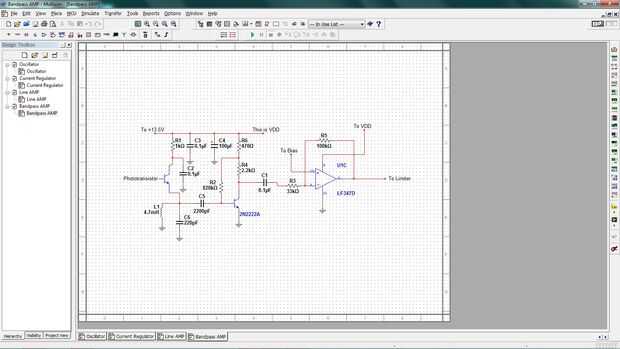

Esta primera sección es el amplificador de banda
