Enviar música a través de un rayo láser (3 / 6 paso)

Paso 3: Crear circuito transmisor

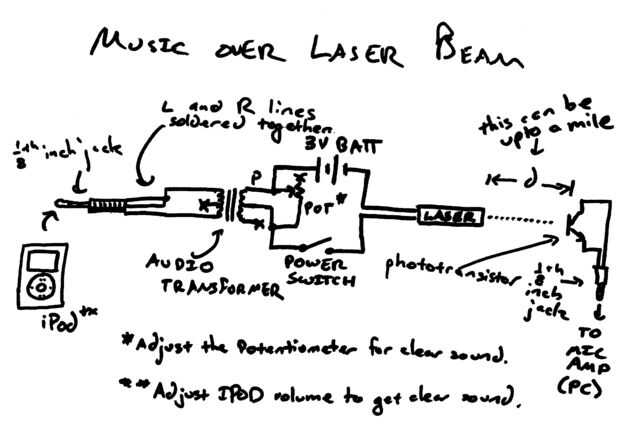

Utilizar el esquema a continuación como una guía para dar una vuelta juntos el circuito transmisor de soldadura. Todo a la izquierda del laser es el circuito del transmisor.

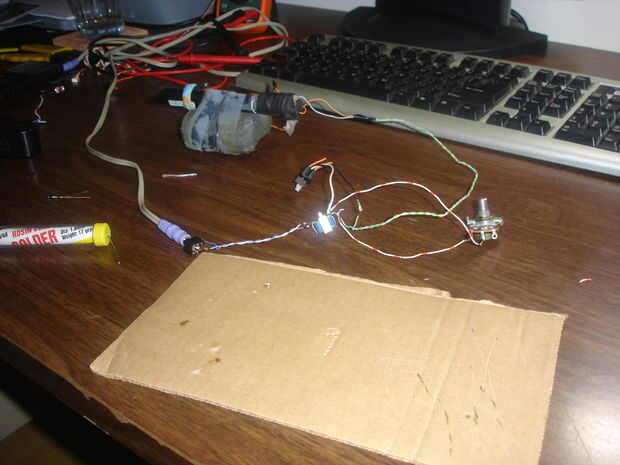

Cinta o pegamento los compents hasta un pedazo de cartón o usar un protoboard.

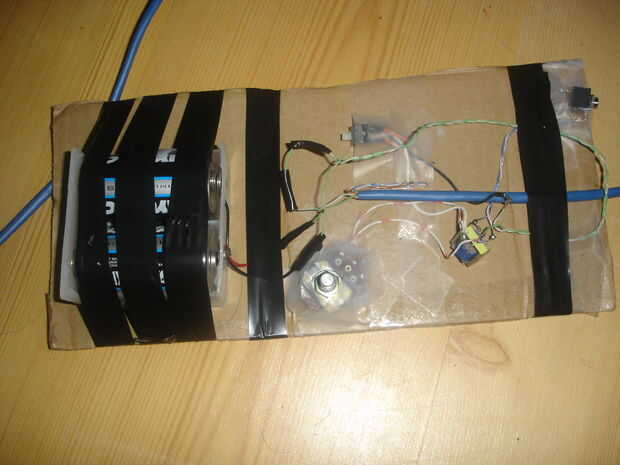

Revisa la foto de mi Junta de acabado. Usé a un jack hembra de 1/8 pulgadas para facilitar las conexiones.

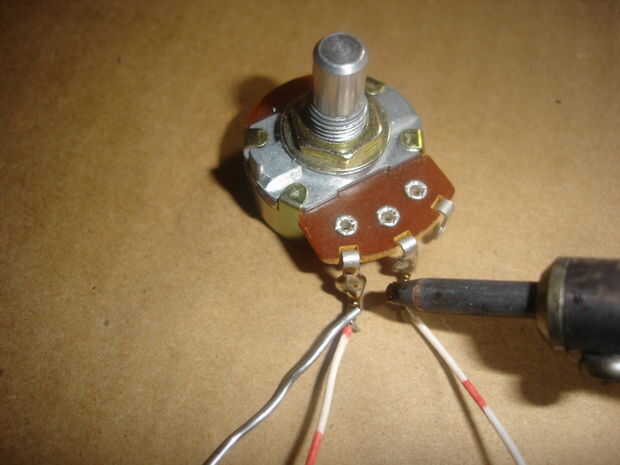

Para probar el circuito, subir el volumen del iPod al máximo, escuchar música con muchos bajos y girar el potenciómetro al mínimo. Punto láser debe parecer vibran con la música, ya que este es un circuito amplitud modulada (AM).
