Paso 3: Armar el hardware

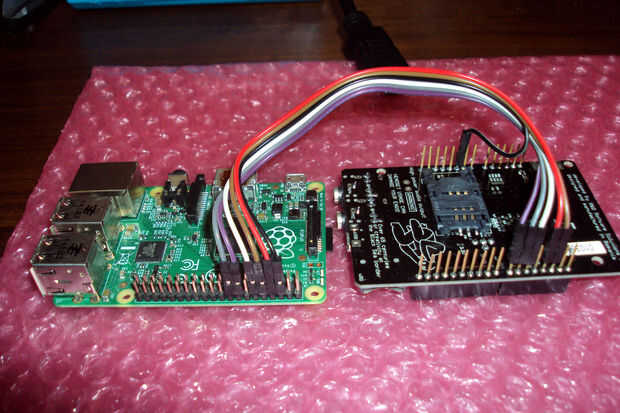

Cable de los tableros utilizando los cables de conexión como se muestra en la primera foto.

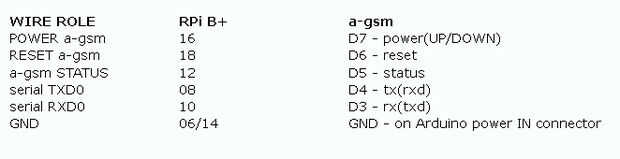

En la segunda línea, foto izquierda, puede ver un breve resumen de cableado lógico y de la función de cada conexión.

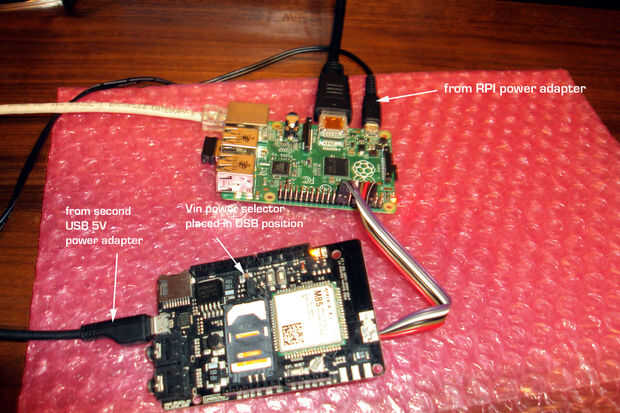

En la tercera imagen (imagen de la derecha, segunda línea), observar también los cables de alimentación.
Referencias de hardware adicional y algunas alternativas de interconexión >> Raspberry PI y un gsm el escudo de la entretela.
Una pregunta de mi lado: ¿te la lámina de plástico de burbuja de disfrutar?... Me encanta el rojo uno! :))
