Paso 3: La metodología del circuito
Que básicamente convierte dos alfileres en lo que significa que los sensores capacitivos puede detectar la capacidad eléctrica del cuerpo humano, por lo que cuando se toca el sensor arduino se da una entrada.
En nuestro caso estamos haciendo las uñas de sensores por lo que cuando tocas el arduino uno recibe la entrada y toca una nota. Usando esta biblioteca en vez de decir un botón u otro tipo de sensor también nos permite reproducir varias notas a la vez por encadenar las uñas junto con el hilo conductor.
La biblioteca puede encontrarse aquí CapSense

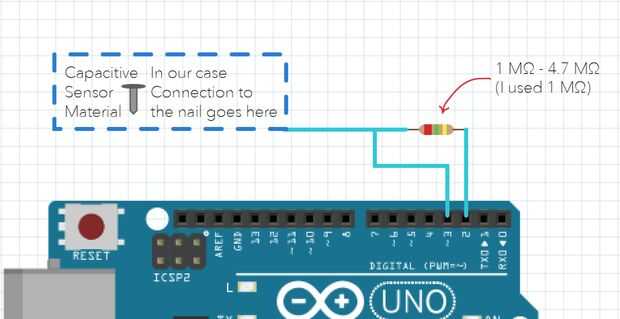

En el primer diagrama vemos cómo configurar un circuito básico de detección capacitivo. Pin 2 es nuestra común pin enviar y pin tres es nuestra primera nota, conectamos estos dos pines con una resistencia de entre y luego coloque el clavo a la conexión entre la resistencia y la entrada a la clavija 3.
En el segundo diagrama, verá cómo conectado múltiples sensores con arduino, todo uso pin 2 como el común enviar pin y luego fije a otro pin digital a través de un resistor.

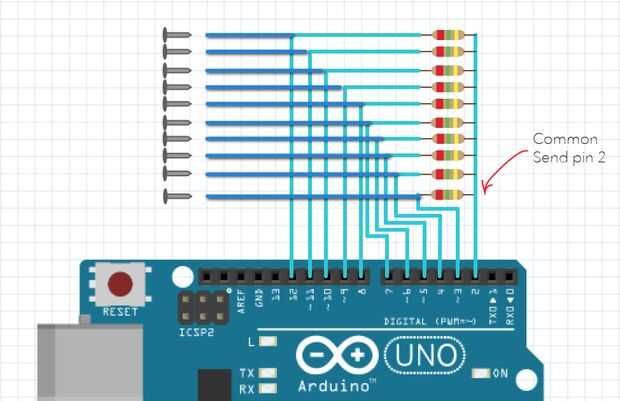

En el tercer diagrama, verá cómo cada uno de los clavos conecté a cada entrada de sensor capacitivo. La línea azul oscuro es la conexión entre el pin digital y la resistencia. Es importante tener en cuenta que cuando realmente construir el circuito para no tener estos cables tocar corto circuito y no funciona.
