Paso 5: Conecta el circuito a los sensores del clavo

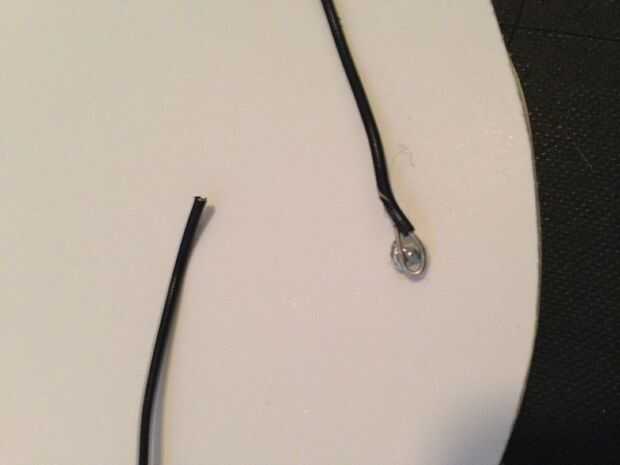

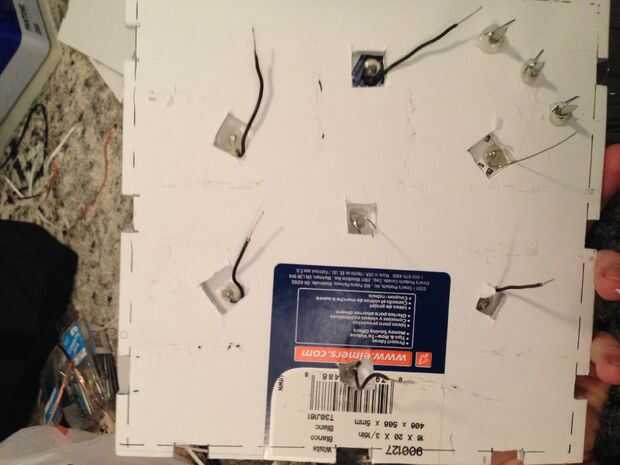

1. hacer un lazo alrededor de la punta de la uña que ha empujado a través de la Junta (Foto 1), y luego soldar el alambre al clavo. También caliente pegué el clavo a la Junta para evitar el movimiento. hacer esto a todas las uñas, debería ver algo como la foto 2. (Esto es más fácil si usted fijar éstos con el disco conectado a la caja).
2. a continuación coloque el disco encima de la tapa de la caja, asegurándose de que todos los cables pueden venir a través de los agujeros le previamente lindo

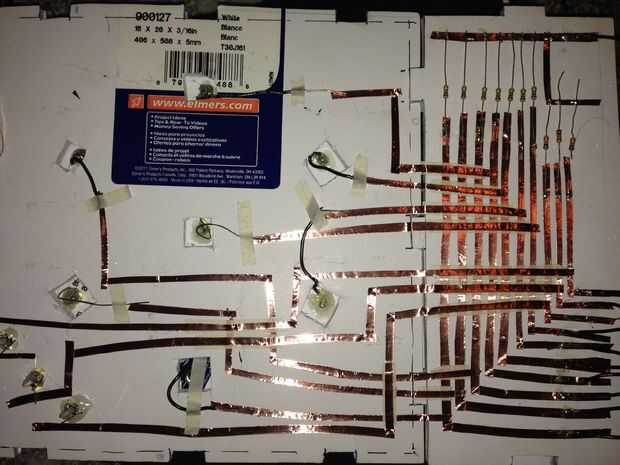

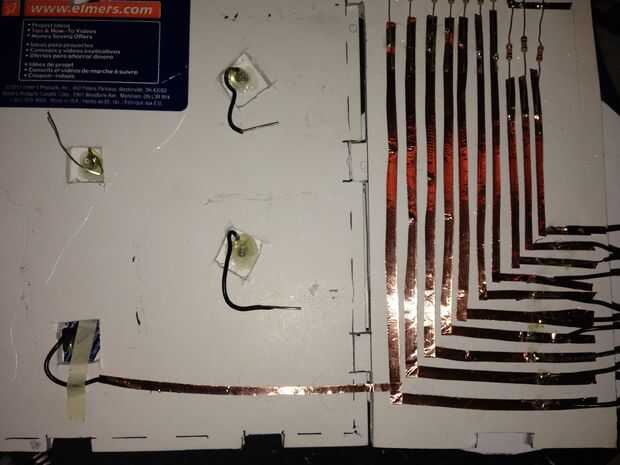

3. a continuación desea conectar las uñas al circuito. Para ello utilicé la cinta de cobre más, como se ve en la figura 3 que he creado un camino para que el circuito de la cinta de cobre que anterior pongo en el lugar en el tablero lateral al alambre que até sólo la uña. Usted también necesitará tanto el cable con la cinta de cobre de la soldadura y posiblemente la cinta de cobre donde has hecho la conexión con el circuito para asegurar una conexión apropiada de la soldadura. Repetir este proceso para todas las uñas y preste atención al orden en el que los conecta, hará más fácil si tienes uñas de conectar a los pines en la sucesión. Se verá algo como la foto 4!
es decir, polos a la entrada 3--> piso

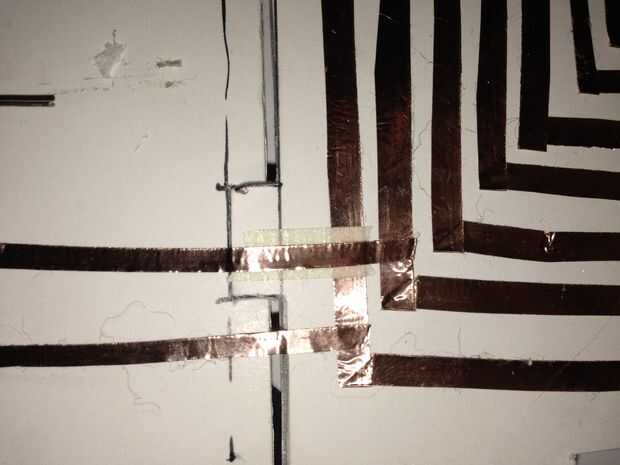

Es también importante tener en cuenta que no puede poner la cinta superpuestos unos a otros esto no funciona, poner en su lugar un poco pequeño de cinta que cubre la cinta por debajo antes de colocar la capa superior de cinta sobre todo como se ve en la foto 5!
