Paso 4: Añadir los sensores + batería

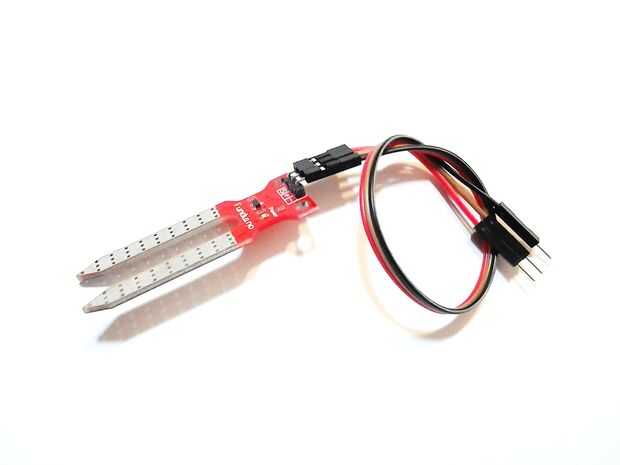

elige primero tu sensor (es)

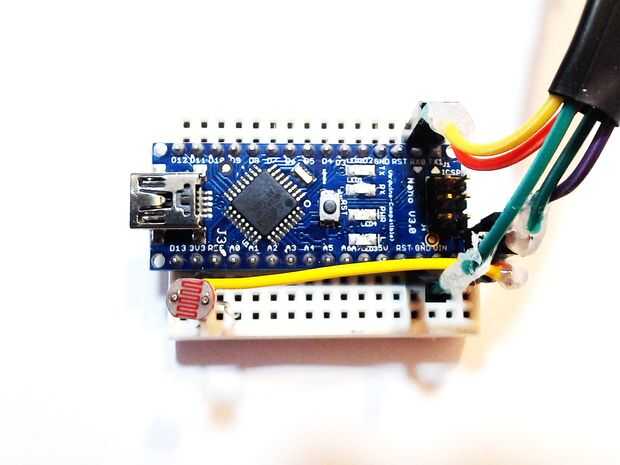

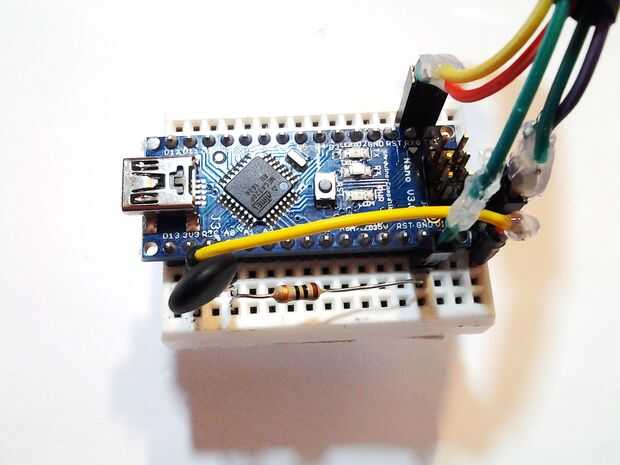

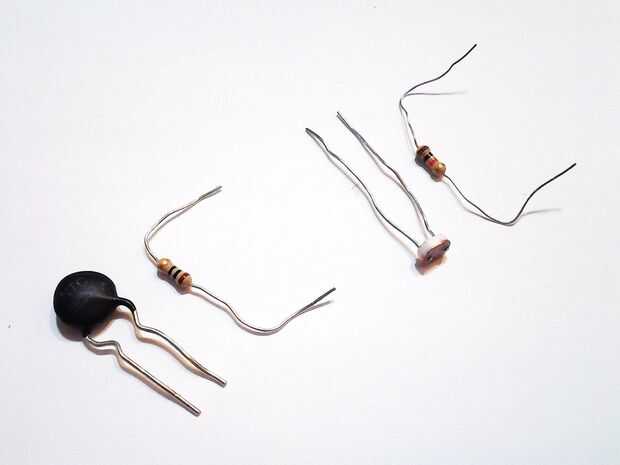

Que usando sensores de luz y temperatura para la demostración. sensor de luz obtiene una resistencia de ohmio 10 k y el sensor de temperatura consigue una resistencia de 10 ohm. coincidir con los códigos de color del resistor.
.

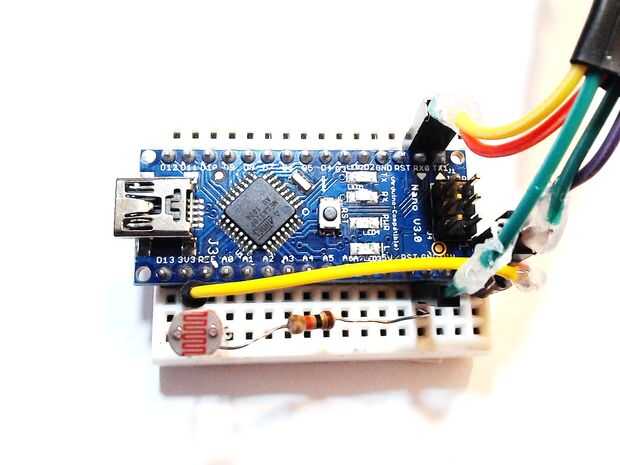

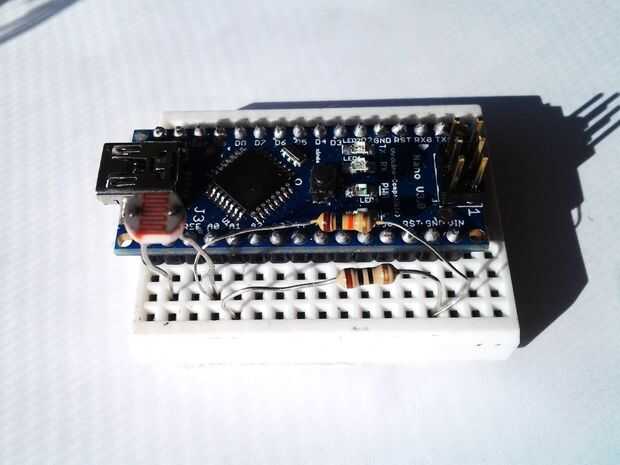

conexión del sensor único;
conectar cada pata del sensor a 3V3
conectar la otra pata del sensor A0

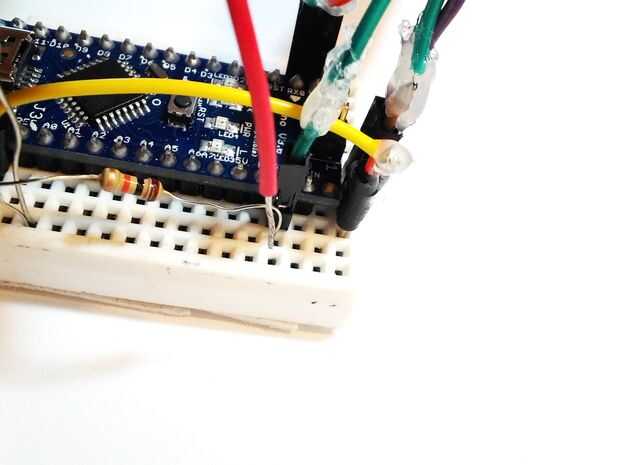

conectar cada pata de la resistencia correspondiente a A0
conectar la otra pata de la resistencia de una toma de tierra
.

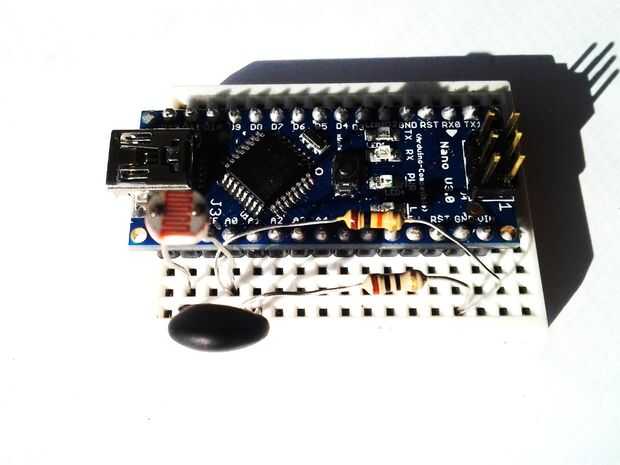

conexión de sensores múltiples;
mismo como la configuración única, sólo tiene que añadir el sensor siguiente 3V3 y A1/A2/A3... etc.
resistencias conectan a la misma forma otra vez, una pierna a A1/A2/A3 y el otro a GND
.

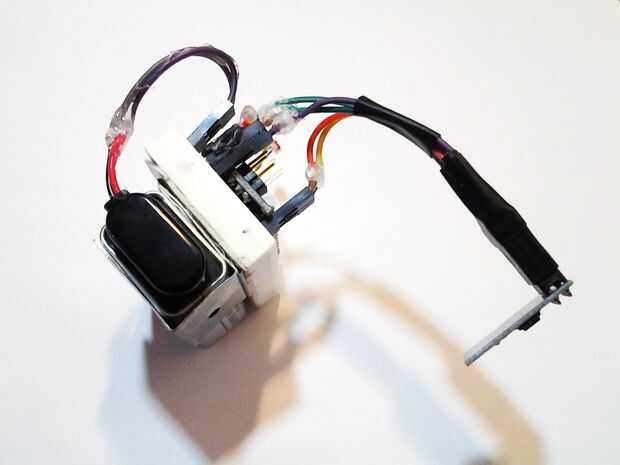

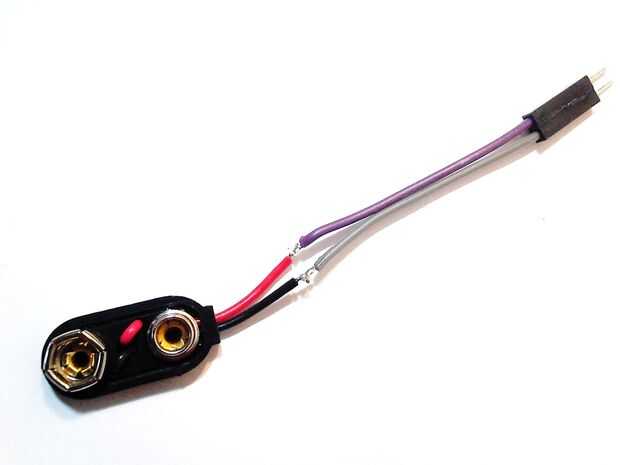

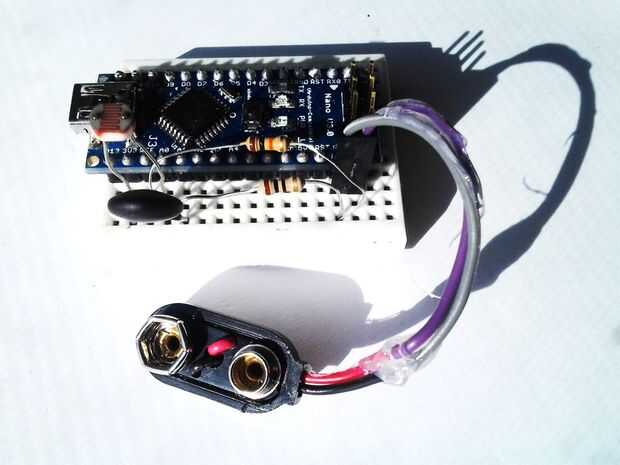

batería 9V;
positivo (+) de batería a > Vin en arduino
negativo (-) de batería a > GND de arduino
