Paso 4: La electrónica...

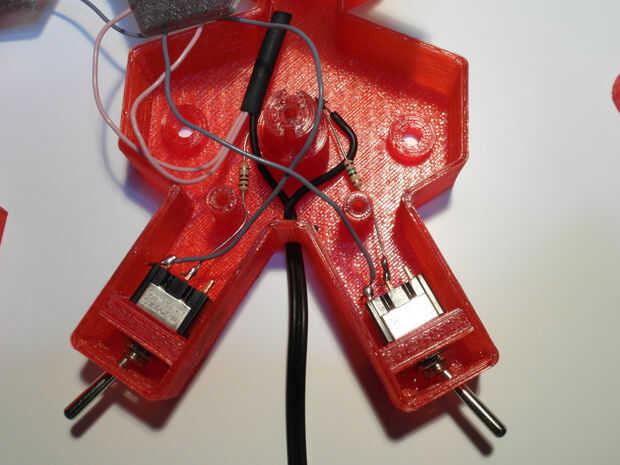

antes de soldar todos juntos allí es un pequeño reto llamado: "montaje de los dos interruptores de palanca". Muchas gracias al cad-diseñador (yo) para salir de este enorme espacio para el montaje.
OK, deja de intentarlo. Escoge uno cambiar un lugar la arandela y la tuerca antes de en su espacio en la parte inferior de las piernas. Ahora guía la perilla del interruptor a través del agujero para el interruptor y la arandela / tuerca entonces fuera de la caja. La parte más difícil es ahora Coloque la arandela y la tuerca en el cuello del conmutador y apriete la tuerca. Si se hace, eres capaz de aterrizar la próxima nave en Marte sin destruir el tren de aterrizaje.
La posición de los interruptores se encuentra en posición, se inclina para evitar que los dedos rayado sobre la pared, mientras lo usa.
Ahora llevan en el cable de suministro en lo ' s agujero en la parte inferior de la caja y fijar con un lazo de cable pequeño para evitar que el cable de obtener tiró hacia fuera.
Soldadura que dirigen de las dos resistencias en la pierna central del interruptor. Decidir qué interruptor será para PAU y principal ligero. Por ejemplo: si duermes en el lado izquierdo (visto desde el lado del pie) el interruptor de PAU está bien en el lado izquierdo.
De todos modos la PAU necesita 100 Ohm y la luz principal el 15 ohmios.

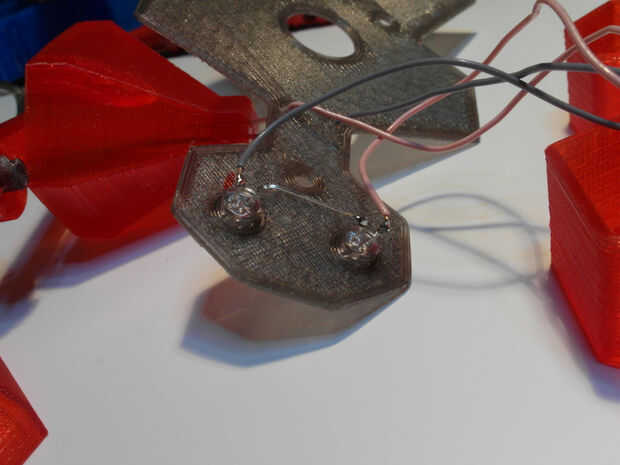

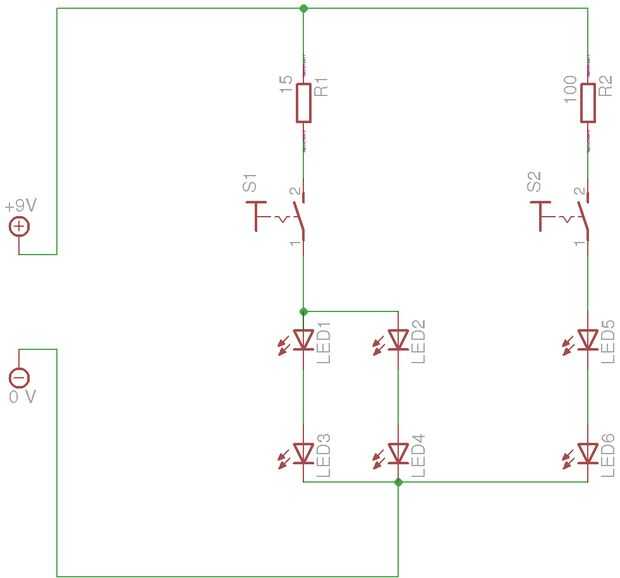

Pegar en dos de lo famosos LED en los ojos (en la tapa) y cuatro en la pantalla. Ahora entre la soldadura de las matrices de LED de los ojos y la pantalla y el cableado. Tenga cuidado de la polaridad de los LEDs. Consulte también el esquema y las notas del cuadro.
