Equilibrada de micrófono de un teléfono viejo (1 / 4 paso)

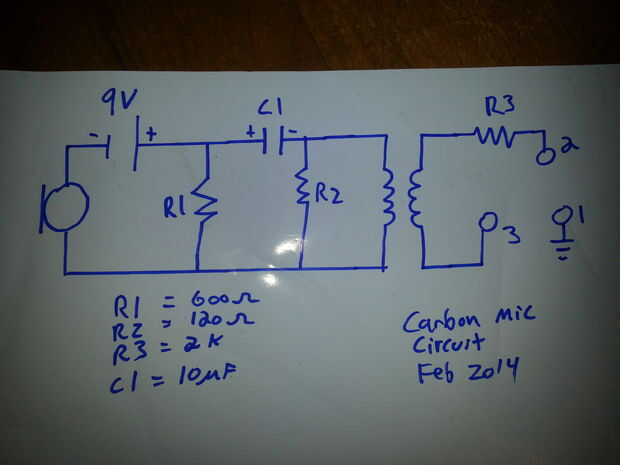

Paso 1: El esquema

Aquí es el circuito final que he utilizado.  No se muestra en el circuito son el a) LED - verde alta eficiencia con un resistor de k k 3 o 3.5 (no puede recordar que usé) y b) un interruptor para cortar la corriente cuando el micrófono no está en uso.

La resistencia de LED fue elegida para reducir al mínimo actual.  El mic no dibuja mucho y no me gustó la resistencia 50% de la utilización de la energía!

Con mis resistencias se muestra y una fuente de alimentación de 9V, el mic basa alrededor de 6 mA cuando marcha lenta y hasta alrededor de 8 mA al cantar en él.  El LED fue otro 2,5 mA.

R1 = 600 ohmios (ok ok, en realidad era resistencias 2 x 270 ohmios, lo que tenía en mi cajón)
R2 = 120 ohm
R3 = 2 k ohmios.  No es necesario pero me calmó silbido y valió la pena.  Demasiado y si afecta el sonido y la salida.
C1 = 10 uF electrolítico (lo tenía en mi cajón).

El transformador fue un audio ohmio ohm 600: 600 de ebay ($3).  Mina fue golpeada pero no utilizarlos,
