Equilibrada de micrófono de un teléfono viejo (3 / 4 paso)

Paso 3: Trabajo caso

quería mantener todo autocontenido, por lo que hackeado el telefono aparte y todo en un caso de 1591 de Hammond con el latón partes movibles para los tornillos de ajuste.  El bronce fue importante ya que la batería de 9V va a necesitar reemplazar (cada 10-15 horas de uso basado en mi corriente).

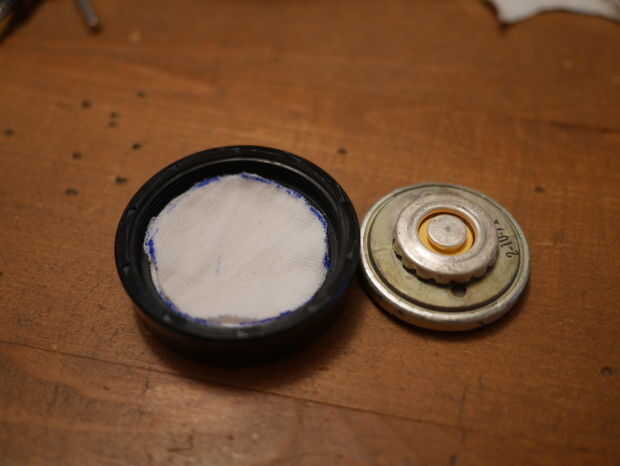

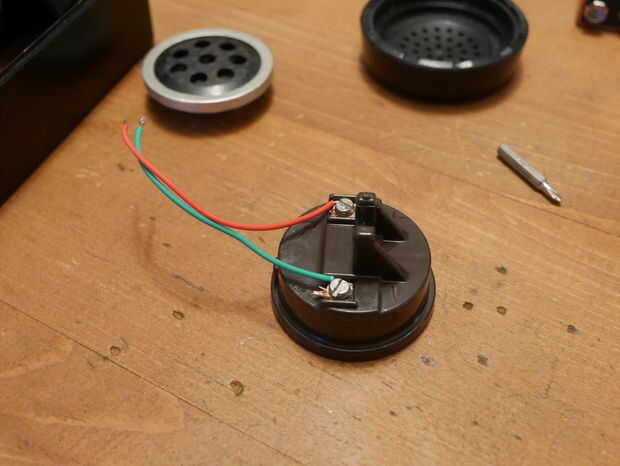

1. cortar el mango original de teléfono pero mantuvo el extremo intacto.  El cartucho del mic encaja muy bien en el mango y tenía sentido volver a utilizar los hilos de rosca / pieza de la boca.

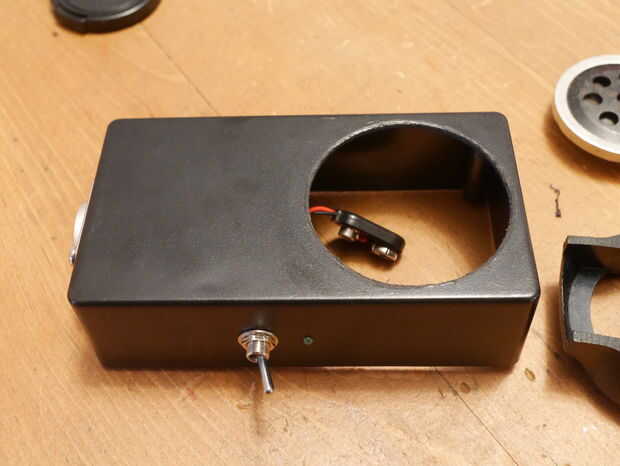

2. utilizar un poco de Sierra de agujero muy levemente más grande que la parte roscada del teléfono original.  Los hilos de rosca primero a través del agujero y la pieza de boca podrían enroscar desde el lado opuesto.

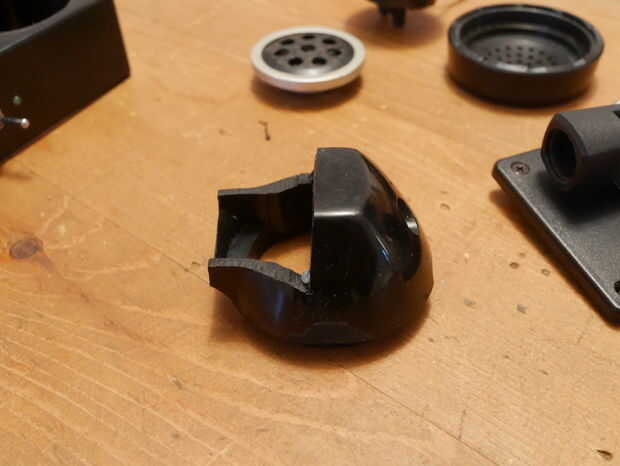

3. el auricular original (ahora solo el final) fue cortada con una sierra de marquetería.  No había mucho espacio en el caso y esto es donde tenía que poner la batería al final
4. un circuito hizo a bordo de la tira y hacinado, LED, interruptor, XLR jack y mic clip.

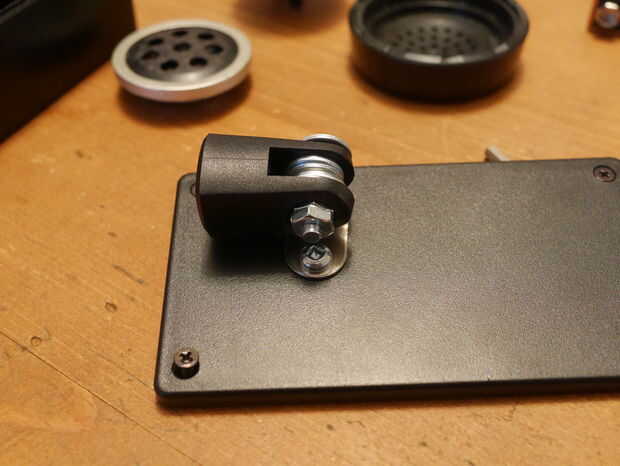

5. la pinza era la parte roscada hembra de pinza normal con un tornillo y arandelas.  La foto lo explica mejor.
6. todo es agregada y cerrado.
