Equilibrio de placa juego - Mounir Ramy - hacer curso! (4 / 6 paso)

Paso 4: cableado

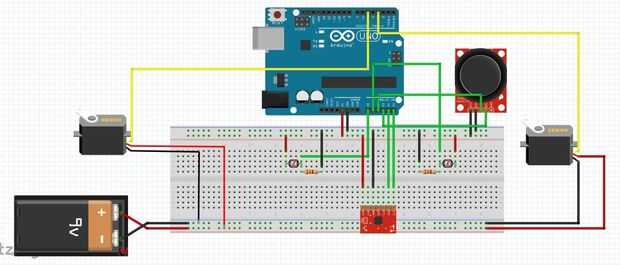

El cableado es exactamente igual a la imagen adjunta.

Las fotocélulas están conectadas en un circuito divisor de tensión con la resistencia de 330 ohm. (A0 y A1)

El acelerómetro está conectado al A4 y A5 (SDA y SCL).

El joystick está conectado al A2 y A3.

Los dos servos conectados a los pines digitales PWM 3 y 5.
