Paso 2: Hacer el chasis del Robot
Este paso es para hacer las piezas del chasis que forman la base del robot. Como he mencionado anteriormente no he utilizado la hoja de acrílico pero una hoja Hylam. La base consiste en dos tiras para que el motor se monta y una base rectangular en el que se montan estas tiras en perpendicular. Para preparar el cuerpo siga estas instrucciones.
Paso 1:
En este paso, corté las tiras que los motores de apoyo. He cortado con dimensiones de 2cm por 8cm. Este material es mucho más fuerte que la hoja de acrílico.
Paso 2:

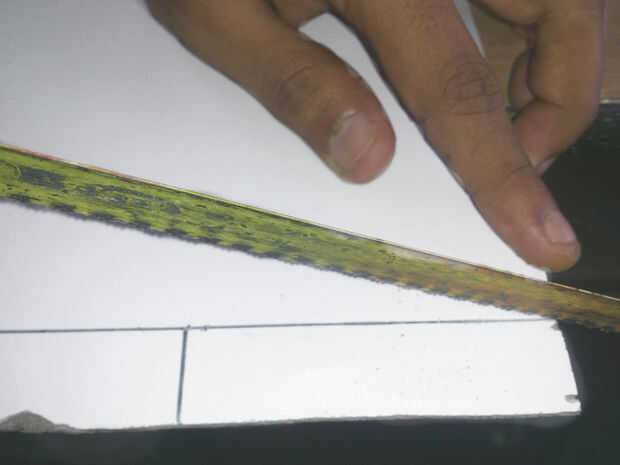

Cuando se ha dibujado el boceto, cortar las piezas usando una sierra o un cortador de Jigsaw. El proceso de corte produce una gran cantidad de polvo. Cortar la hoja en una habitación bien ventilada.
Paso 3:

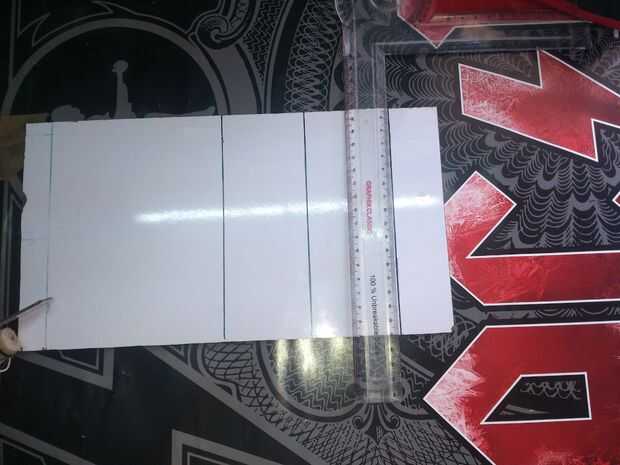

Luego viene la base que soporta las dos bandas. Dibujar un rectángulo de 14cm de ancho y 18cm de longitud. Luego dibujar la línea media de la base a lo ancho como se muestra en el diagrama. Esta línea servirá como una línea de guía para el montaje de las tiras.
Paso 4:

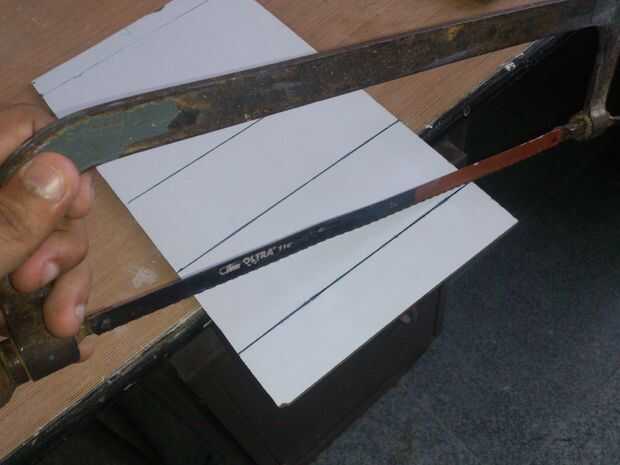

Recorte esta parte dibujada usando la segueta o la cortadora del rompecabezas como se muestra. Use un marcador para la referencia y limpie la Junta más adelante para eliminar las líneas de marcador.
Paso 5:

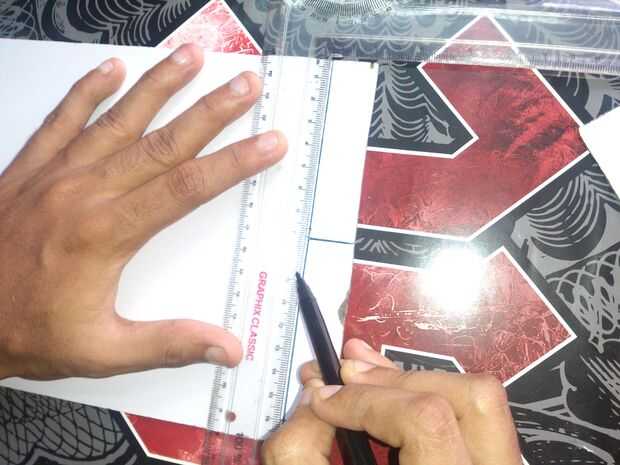

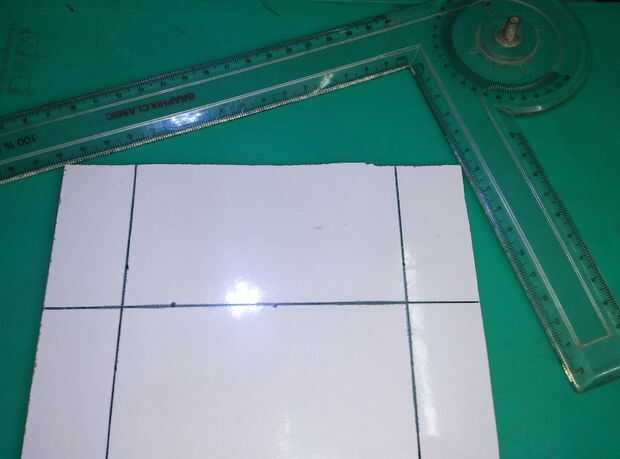

A continuación dibuja dos líneas verticales como se muestra en el diagrama. Estas líneas se utilizan para alinear las abrazaderas del motor. Con este paso hemos terminado finalmente los componentes del chasis. El siguiente paso trata con el conjunto de motor y rueda.
