Paso 7: Aumentar las clavijas de alimentación de arduino
Poder Pin ampliador:
Puesto que este proyecto implica un montón de pines de alimentación. Tuve que hacer un expansor de pin de alimentación. Esta no es mi idea pero lo obtuve desde otro Instructable.Check por el creador de esta idea "Arduino Micro poder expansión Shield" de Wenzej. De todas formas he añadido un mini Instructable para la expansión de las clavijas de alimentación de Arduino.

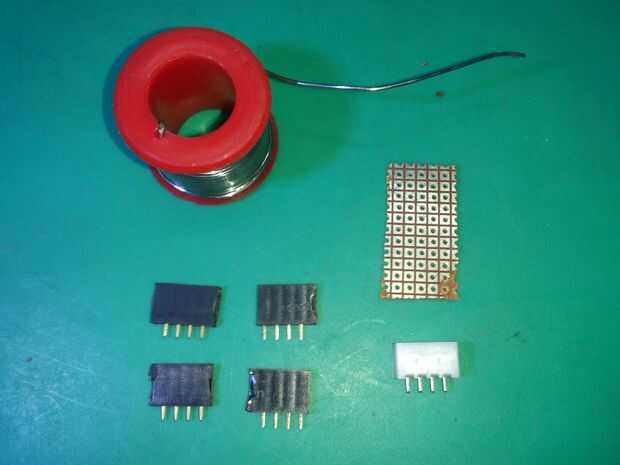

Piezas necesarias:
- Pequeña placa perforada.
- Jefes mujeres.
- Zócalo de 4 pines.
- Alambre de la soldadura.
- Soldadura de hierro.
La fabricación del expansor:
Paso 31:

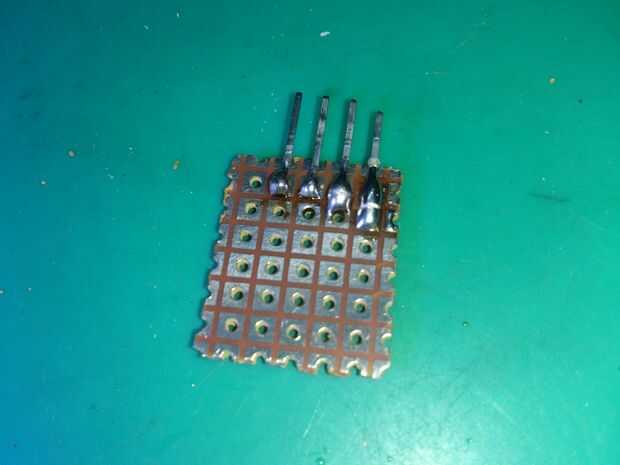

Primero soldar el conector de 4 pines como se muestra en el diagrama.
Paso 32:

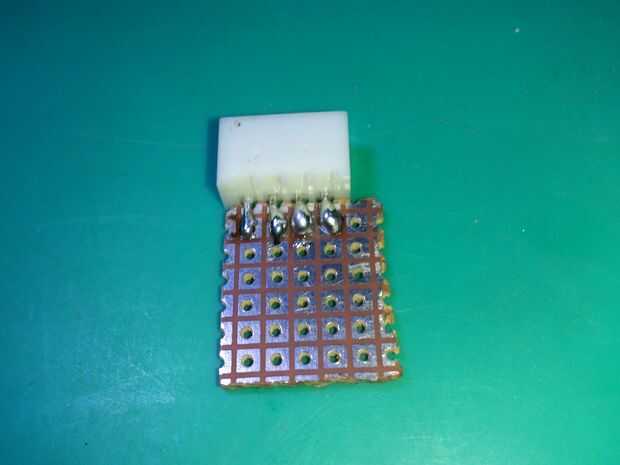

Quitar el plástico del conector de 4 pines. Esto debe hacerse cuidadosamente como las cabeceras de metal pueden romper.
Paso 33:

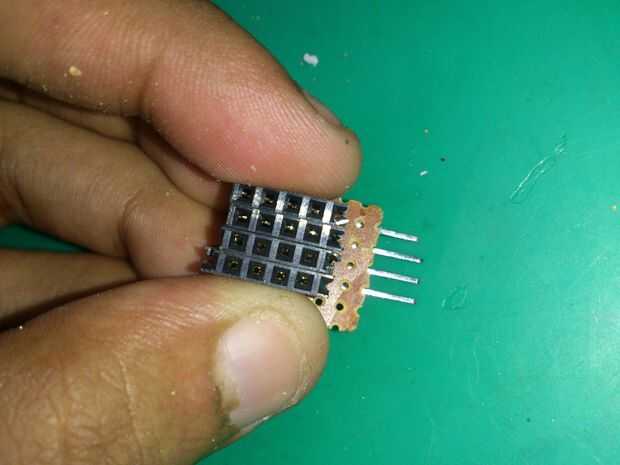

Inserte las tiras de Rúbrica femenina en la Junta de tira como se muestra en el diagrama.
Paso 34:

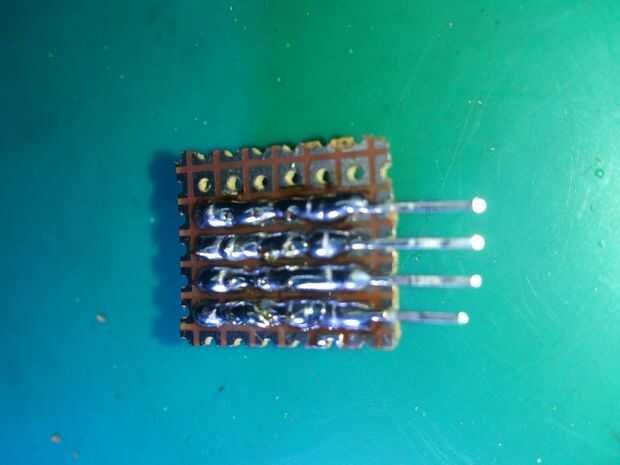

Los carriles de la energía de la soldadura como se muestra en el diagrama.
____________________________________________

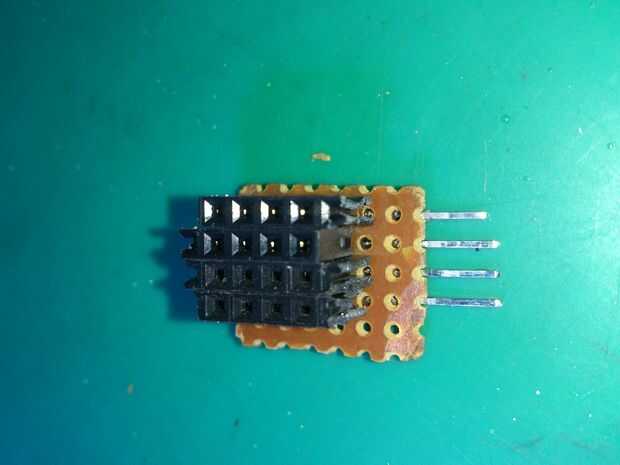

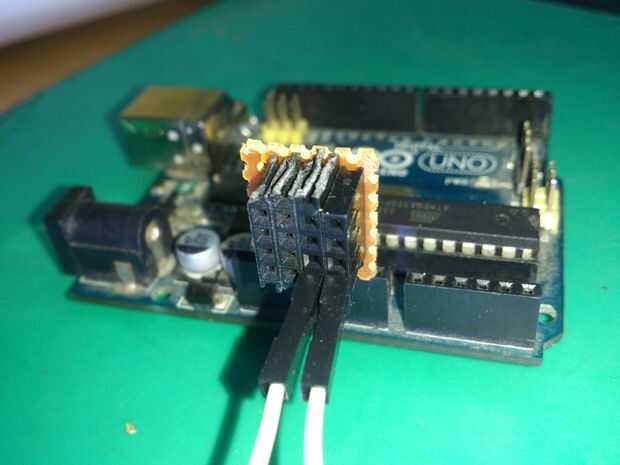

A continuación se realizan. La imagen final muestra el módulo terminado y la otra imagen muestra el módulo insertado en las clavijas de alimentación de Arduino UNO.
