Paso 1: Lo que necesitará
Dado a la tarea a mano optamos por un sistema simple mediante sensores "estándares" para medir el volumen de soda dispensada y un microcontrolador Arduino.
Para los sensores, sentimos que un sensor de proximidad es una buena opción para encontrar la bebida que se está dispensando y el número de litros dispensados. Un sensor de proximidad tiene la ventaja de ser no invasivo, que es importante ya que no poseemos la máquina de refrescos. Un requisito adicional era que el sensor no podría entrar en contacto con la bebida que se está dispensando. Sin embargo, una prueba inicial inmediatamente puso de relieve los inconvenientes de la utilización de un sensor de proximidad. Puesto que la máquina de refrescos se encuentra en la cocina, personas generalmente tienden a reunirse cerca de la máquina de soda para ponerse al día con sus proyectos (y también chismes). Esto condujo a medidas positivas falsas significativamente altas para el consumo de una bebida cuando no había ninguno.
Para superar esto, optamos por utilizar sensores de flexión en su lugar. Sensores de flexión son más discretos y relativamente más exacta para nuestra aplicación. Sin embargo, un gran reto que enfrentamos con el sensor flex era encontrar una buena manera de adjuntarlo a la máquina de refrescos. Dispensar el rango de movimiento de la soda de mango es muy limitado, y por lo tanto el sensor flex a fijarse cuidadosamente para detectar dispensar una bebida. Las limitaciones de espacio entre la palanca y la pared posterior de la máquina de soda hizo difícil configurar el detector para satisfacer los requisitos de funcionamiento del sensor. Además, la configuración que permite el limpieza del equipo acceder fácilmente a la máquina de soda para rutinas de limpieza diarias a permanecer dentro de los lineamientos de la FDA. Finalmente, encontramos que el debajo de accesorio de flex sensores a la manija de descarga de la máquina de soda funcionaron bien.

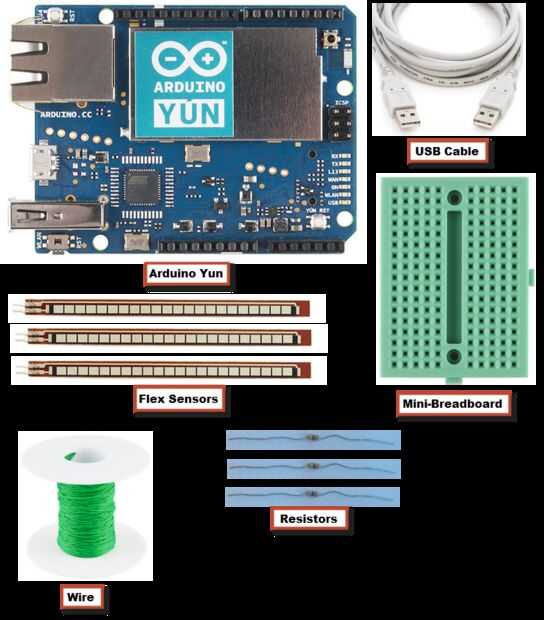

La lista completa del hardware utilizado para la identificación de la bebida se van a dispensar y medir la cantidad de bebidas dispensadas:
- 1 x Arduino Yun
- Fuente de alimentación de Arduino
- 3 x sensores de flexión
- 3 x resistencias de k Ohm desplegable 225
- 1 x Mini-breadboards para construir el circuito
- Cables para conectar los diferentes elementos
