Equipo control RGB Led

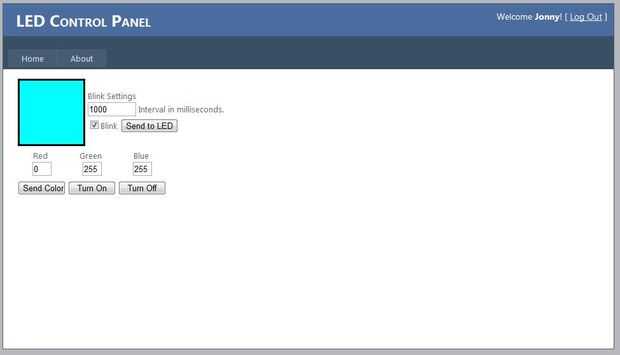

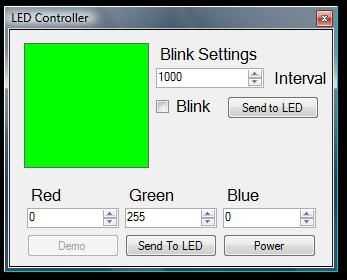

aquí hay algunas fotos de un proyecto que he estado trabajando. Su un Led RGB puede ser controlado desde mi PC. Además de ser capaces de cambiar su color, también soy capaz de hacerlo parpadear en todo caso que elegir. Empecé este proyecto un tiempo atrás pero cuando quedé perplejo tratando de idear una forma para enviar un color conexión serial a mi Arduino. Volví al proyecto después de un tiempo y encontré este artículo que explica mucho acerca de la comunicación serial. Después de trabajar la manera de enviar el color a la Arduino escribí un programa en C# por lo que no tengo que abrir el Monitor Serial y tipo en un montón de números. Lo único que hace es elegir un color y lo envía a la Arduino, que actualiza el LED. Poco después de hecho ese programa, pensé que lo guay sería controlar la luz de mi teléfono! Yo inmediatamente se zambulló en una aplicación web ASP.NET para hacerlo. De esa manera pude controlar el LED desde un navegador web en cualquier computadora (o teléfono inteligente) en mi red de casa. Esto resultó para ser la manera más esfuerzos de lo que deben ser, como mi inexperiencia llevó a todo tipo de problemas, pero con la ayuda de un amigo he podido conseguir trabajo. Estoy muy satisfecho con el resultado.

Si usted quisiera intentar esto en tu propia aquí cómo.

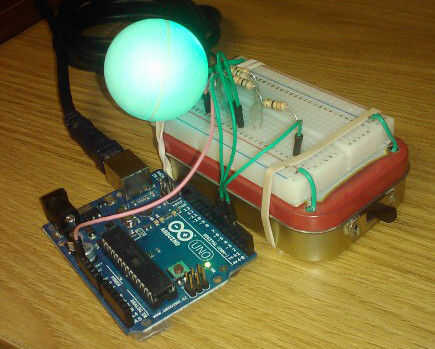

-Al conectar el ánodo a 3.3V, el cable rojo al pin 3, el verde al pin 6 y el cable rojo al pin 5 de alambre un ánodo común LED RGB a tu arduino. No te olvides de resistencias.
-Descargar el sketch de Arduino conectado y subirlo a la placa (extracto primero).
-Abrir el Monitor Serial y tipo en cualquiera de estos comandos:

0 - apaga la luz
1 - enciende la luz
3xxx/xxx/xxx / - A tres seguido por tres números, cada uno con una barra "/" al final cambia el color del LED. (Ejemplo. 30/255/0 / apagar la luz verde)
4 - deja de parpadear
5xxxx / - un cinco seguido de un número con una barra "/" al final hace que el LED parpadee. El intervalo entre parpadeos es el número después de los cinco (en milisegundos 1000 = 1 segundo).

Gracias por leerme!
