Equipo de granja de microprocesador (13 / 16 paso)

Paso 13: Wireing los interruptores

Tire del cable a través del enganche con resultar, poner un cable cat5 en el cable en el enganche, asegúrese de dejar suficiente cable para ir en ese taxi. Conectar los cables al tornillo terminal debajo de la cama de scoop de balas.

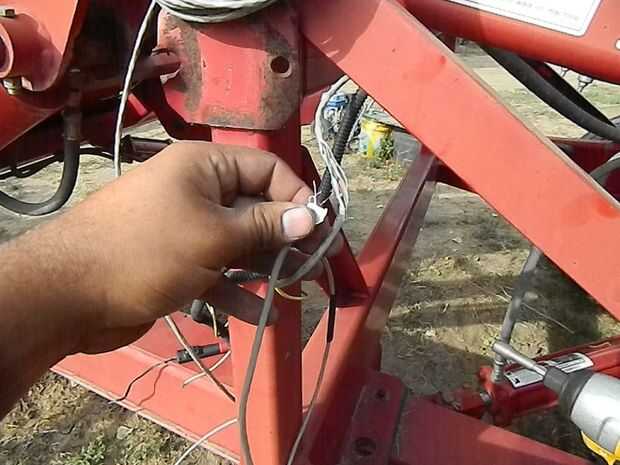

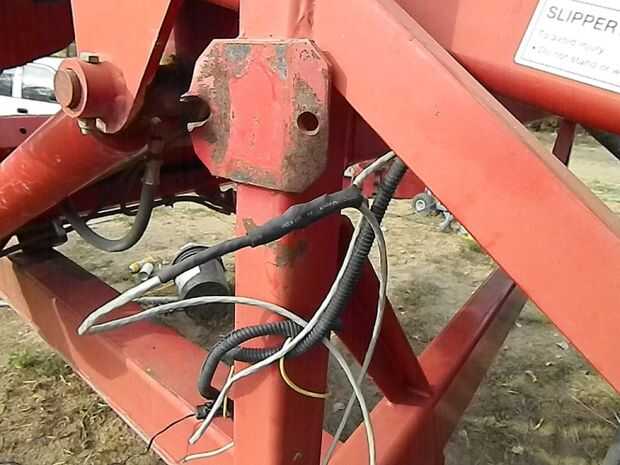

Empezar tirando cable para cambiar lugares, enganche, cargador y cama. Ejecutar el gato 5 cable y splice(solder) que en lugar de ejecutar cable extra por todas partes, pequeños globos en el extremo de los alambres para conseguir una buena presión de soldadura. Deslizar el encogimiento del calor de algunos y apretar los conectores hembra de horquilla en. Un cable cat5 ramas a los hitch(arm) en interruptores y cama abajo, otro cable de cat5 ramas en la cama a bala a, balecounter, cargador para arriba y cargador hacia abajo.

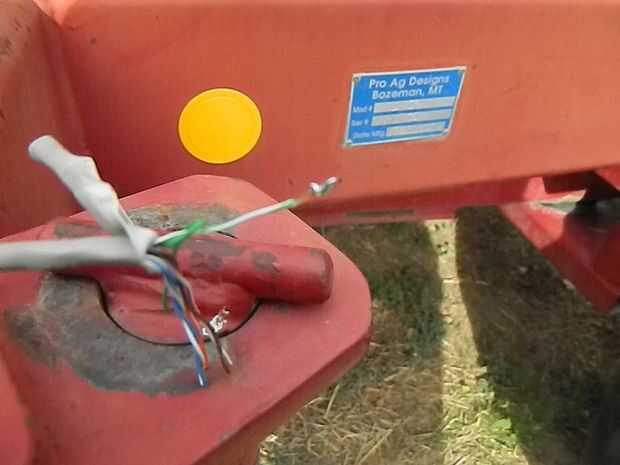

Alambre cable de enganche a tornillo terminal debajo de la cama, appropriete cables de los interruptores a este terminal, GreenW(pin A0) brazo postions, brazo verde, BrownW cama abajo postions Asegúrese de enganchar el wire(5vlt) marrón para todos los interruptores

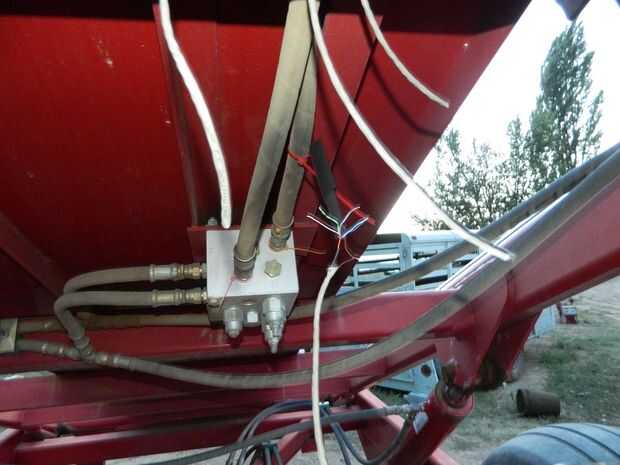

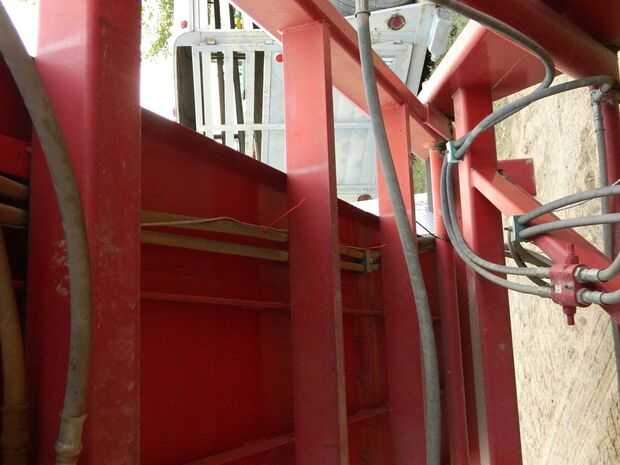

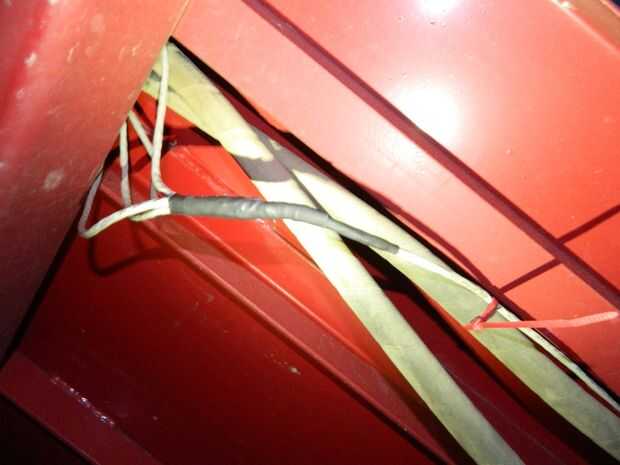

Cable que va bajo la cama, BlueW cargador para arriba, cargador azul abajo, OrangeW bala balecounter contratado, naranja
