Equipo de mariquitas - proyecto de turbina de viento (4 / 15 paso)

Paso 4: Montaje de transmisión - paso 4-

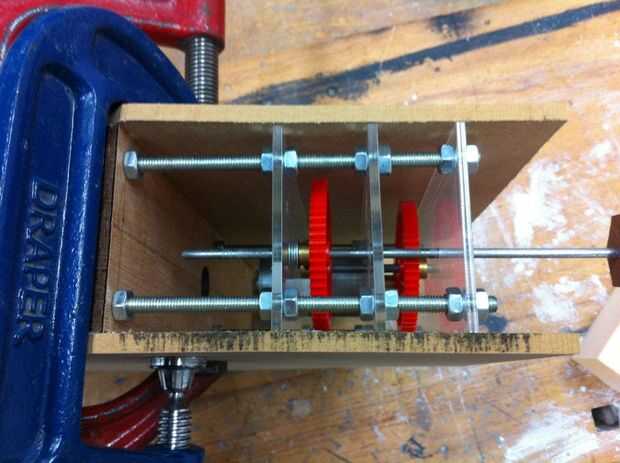

Rectángulos de plexiglás de 3 todos se colocaron 25 mm – 30 mm paralelo a uno otro, el uno sin el gran agujero en la parte delantera. Los agujeros pequeños en el orificio superior, gran motor en la parte inferior. La varilla roscada pasó a través de los agujeros en cada esquina, el motor a través de los 2 agujeros grandes. La barra pequeña de 4 mm a través de los orificios de 4 mm , un largo por la parte superior (archivado si es necesario)

Las tuercas dobles fueron utilizadas en la varilla roscada para mantenerlo todo junto.

Arreglo de equipo

El equipo de 40T fue unido al motor, el engranaje de 50T mallas con eso de la varilla de 4 mm más pequeño. En la misma barra es un engranaje que mallas de 10T con el engranaje de 60T en la varilla más larga, para que las cuchillas se unirá a.

Nota: Las arandelas fueron utilizadas para estabilizar los engranajes después de la prueba.
