Equipo de NFC Unlocker (2 / 4 paso)

Paso 2: Hardware

Necesita soldar los pernos de encabezado en el escudo y recorrer el puente para este proyecto de trabajo.
Paso uno:

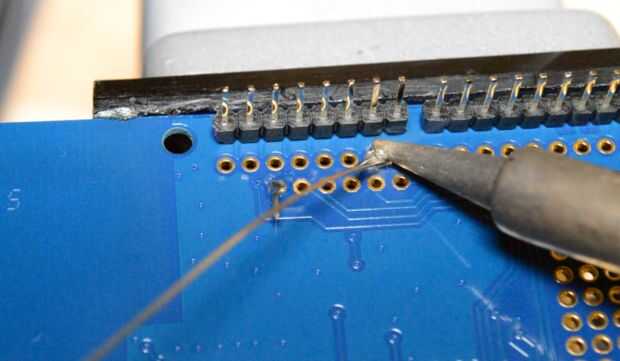

La soldadura de los pernos de encabezado en el escudo. La forma más fácil es introducir los pasadores de encabezado en el Arduino y coloque el protector en la parte superior los pines de la cabecera. La soldadura de los pines de encabezado en la parte superior el escudo.
Paso dos:

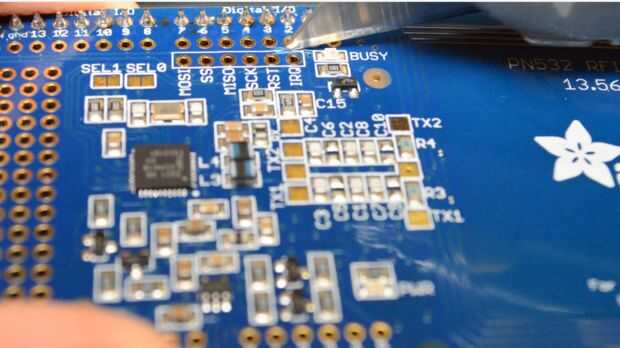

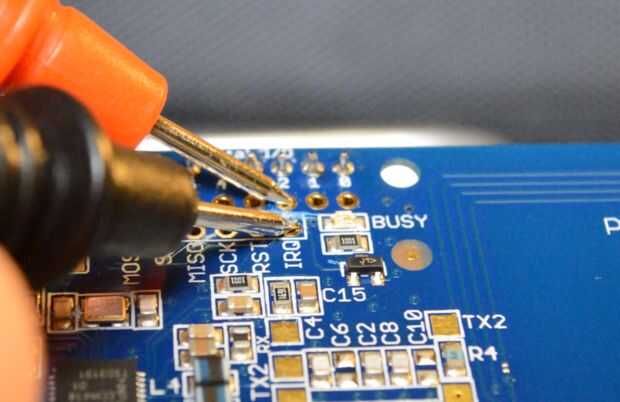

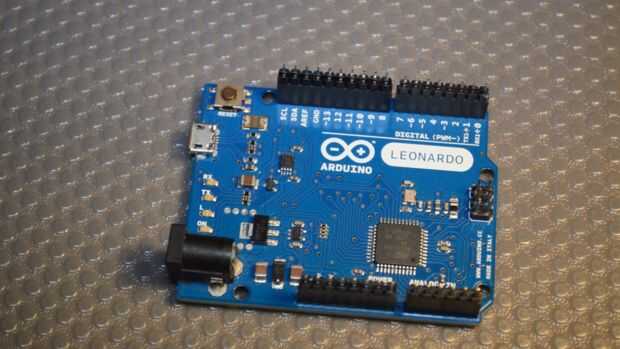

Corte el puente entre el pin IRQ y el Pin 2 con un cuchillo afilado. Tenemos que hacerlo porque el escudo de la NFC no comunica con la Arduino Leonardo en el Pin 2.  Utilice un multímetro para comprobar la continuidad entre las dos clavijas.
Paso tres:

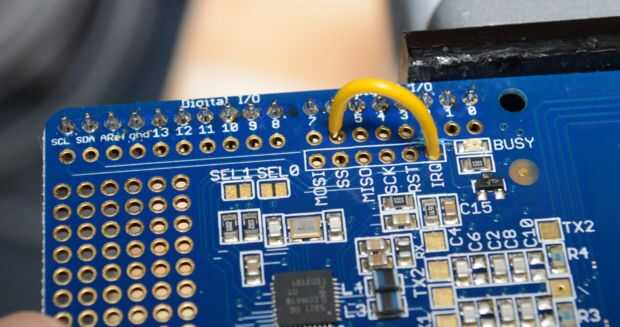

Tira de 1/2" de aislamiento de cada extremo de un pequeño trozo de alambre. Luego soldar ese cable entre IRQ y el pin 6 en el Arduino.
Una vez hecho todo eso, el escudo de NFC está listo para comunicarse con Arduino.
