Equipo de sistema operativo dual con ningún menú OS! ¿ (2 / 5 paso)

Paso 2: construir el mazo de cables

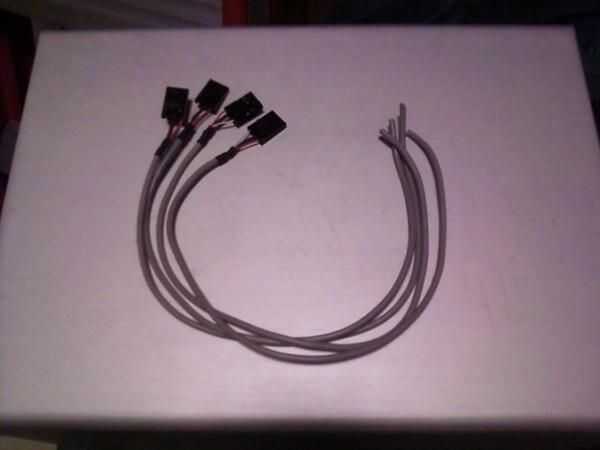

Utilizando cables de audio en coche un par de CD se va a fabricar un juego de cables para los interruptores. Usé estos cables ya que mantendría a todos los pines de jumper 8 en la parte posterior de la unidad de disco duro. Puede utilizar cualquier tipo de conector de cable diseñado para conectar a los pines de jumper. El cable va desde el poder y botones de reset en un viejo caso funcionaría bien.

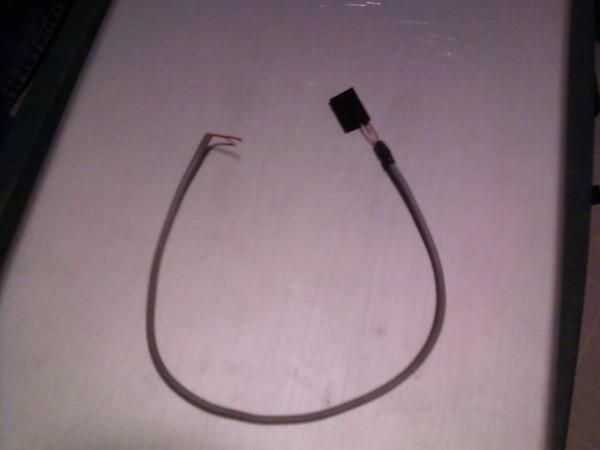

Quité el "grueso" del alambre desde el cable de audio ya que no era blindado y mudamos el otro cable (producto final de la segunda foto). Paciente/delicado trabajo, pero vale la pena. Presionando en la lengüeta metálica que sostiene el cable en su lugar, se deslizará el cable conector de salida y de plástico moldeado. Esto le permite cambiar la posición de los cables en el enchufe.

Con una navaja también afeitó apagado los "clips" y pernos de alineación desde el conector de plástico moldeado. No encajan en los pines de jumper lo contrario.
