Equipo de sistema operativo dual con ningún menú OS! ¿ (3 / 5 paso)

Paso 3: cableado de los interruptores

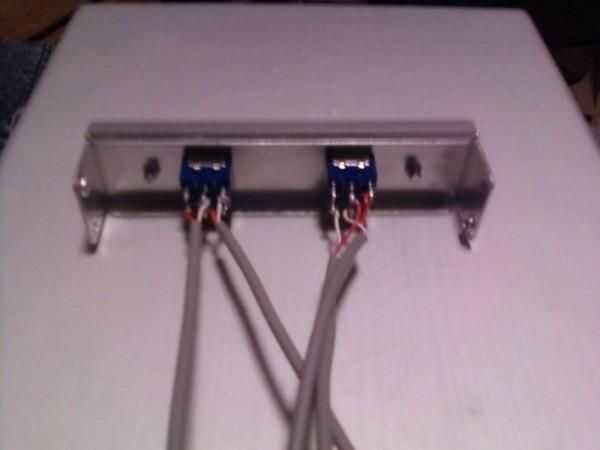

Ahora por el trabajo de soldadura. Mediante un interruptor DPDT garantizará sólo maestro o esclavo se selecciona en cada momento. Grupo los cables para que un sistema hace que la conexión del puente en el maestro y el otro conjunto hace la conexión de esclavo. En la parte posterior del interruptor Asegúrese de que el sistema va al conjunto izquierdo superior de puntos de soldadura y el otro en la parte inferior derecha. Luego se alternan las posiciones para el siguiente interruptor.

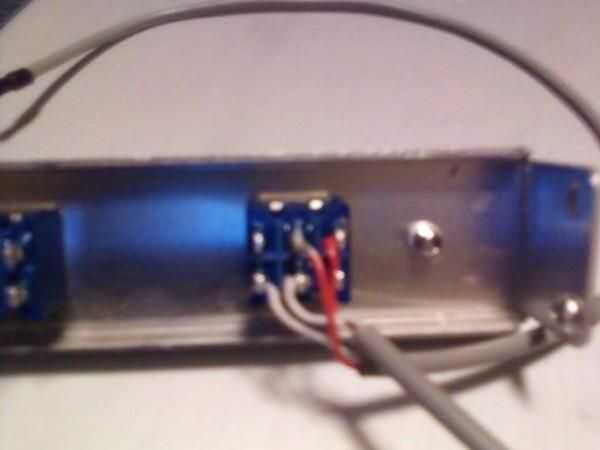

Eso es un poco confuso que decir, pero fáciles de ver. La segunda foto, explica. Hilos rojos son el circuito esclavo y blanco es el maestro. Como se puede ver los interruptores conectados al revés de cada uno. Esto permite que ambos interruptores siendo lanzados en una dirección para indicar que un sistema operativo.

En mi situación ambos interruptores arrojados la derecha pone el disco duro que contiene Windows XP como maestro. Lanzar los interruptores a la izquierda pone el disco duro que contiene Ubuntu Linux como maestro.
