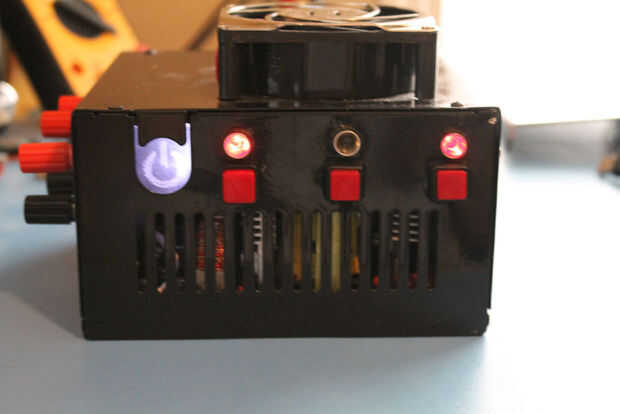

El proceso inicial es muy simple y puede hacerse en cuestión de minutos. Hay instructables que puede mostrar paso a paso si tienes algún problema. Después convertí la alimentación después agregó un interruptor de «matar» y llevó a cada salida que me permite girar cualquier combinación de 3V, 5V y 12V encendido o apagado sin encender el principal a la unidad. Este es un proyecto que se ha hecho por casi un año, es muy simple de hacer y si hay suficientes interesados que haré un paso a paso instructable explicando el proceso de principio a fin.
Espero que encuentre esta pequeña modificación interesante y útil.

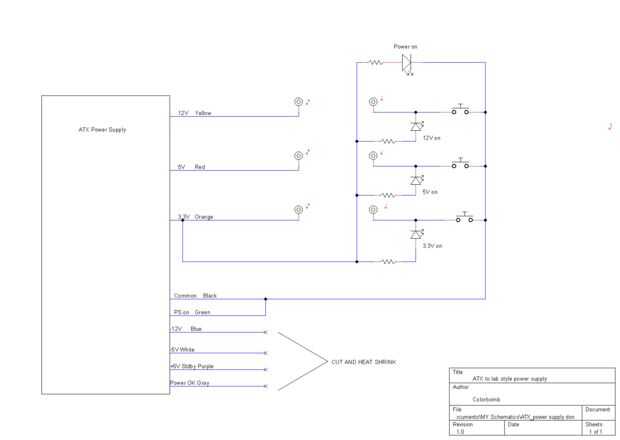

Aquí es el esquema para este proyecto. Tomaré fotos del interior de la fuente de alimentación más adelante. Como dije que este es un proyecto sencillo muy simple. Si te quedas atascado, hay muchos tutoriales sobre cómo convertir una fuente de alimentación ATX.
Materiales:
enchufe de plátano rojo 3 recipientes (utilicé los puede Desenroscar y colocar cables)
3 receptáculos de clavija de banana negra
3 bloqueo de botones (yo usé cuadradas porque me gustó el look)
4 LED (yo usé rojo y blanco)
3 led soportes (vienen en paquetes de 2 en radioshack)
4 resistencias (yo usé 100 OHM)
la soldadura de hierro
de la soldadura
Taladro
encogimiento del calor
Cortadores de alambre
abrazaderas de plástico.
pedazo de plástico transparente, cristal plexi (opcional)
Si miramos los cables provenientes de la fuente de alimentación observará los cables amarillo, rojo, naranja y negro múltiples. Estos son los que nos preocupa. Tienes que poner tus lugares de salida y sus ubicaciones de tecla/led, no tienes que ponerlos en los mismos lugares que tengo. Taladre los orificios apropiados para los receptáculos y los botones, leds. Ahora usted puede agrupar los cables. Amarillo es generalmente 12V, rojo suele ser 5v y naranja es generalmente 3, 3V. Debe haber un cable de solo blue(-12V) y un solo blanco (-5V) encogen del alambre y purple(5Vstby) puede cortarlos y poner calor sobre los extremos.
Suelde el cable verde a cualquier común y del encogimiento del calor le indicará la fuente de alimentación en.
Ahora que tienes los cables agrupan por color corte a la longitud y soldadura en recipiente adecuado, 4 de las líneas de 3, 3V (naranja) reservan para los Leds.
Conectar un 3.3V línea a su ánodo "encender led" y el cátodo a una común. Asegúrese de usar su resistor(see schematic)
Conectar los 3.3V líneas has reservado a tu salida de Leds. Asegúrese de usar su resistors(see schematic)
Ahora, su idea será lo que es se romper por el interruptor, también conocido como conmutación del lado de baja. dividir los cables común y la soldadura a un lado del interruptor que ejecutar un cable desde el otro lado del interruptor tanto tu lado común de salidas y el cátodo de la salida de LED (la potencia en led voluntad no cambiar)
El vidrio del plexi es lo que solía cubrir el agujero que el arnés del vino a través, usted puede hacer lo que usted elige.

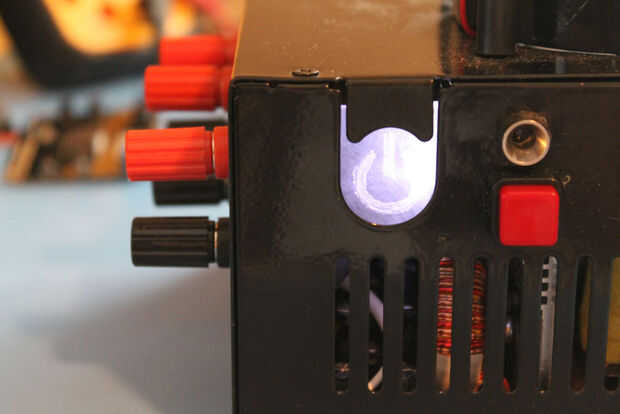

El ventilador que se encuentra en el exterior de la caja debido a los interruptores y leds, luego añadí una parrilla de cromo que tenía puesta alrededor.

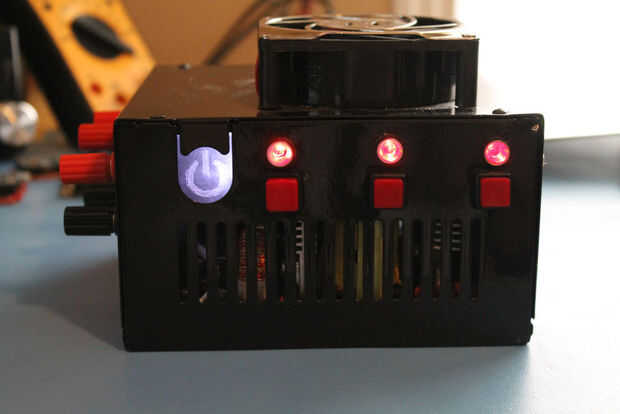

Ahora debe tener todo instalado y cableado. Enchufe ac y tenga muy cuidado de no tocar la placa sí mismo, puede colocar bien el cubrepiés temporalmente y sus salidas de prueba con un medidor. Una vez que todo está funcionando puede botón todos y viola!
Algunas cosas a considerar:
Algunas fuentes de alimentación pueden requerir una carga antes de que encienda, esto se puede solucionar colocando una resistencia entre la línea de 5V y común (resistor de 10 ohmios 10W energía) mina no exigen esto.
Algunos fabricantes de alimentación no pueden utilizar el código de color de alambre estándar.
Espero que esto es algo claro, estoy escribiendo y manteniendo un baby(multitasking) para dormir
Cualquier pregunta no dude en preguntar.
