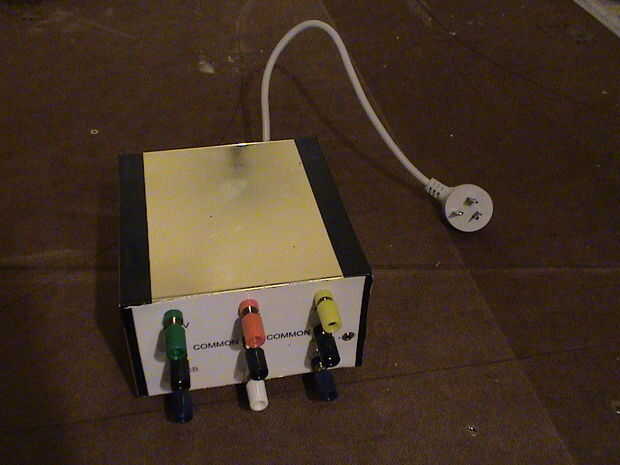

Equipo unidad de la fuente o fuentes de alimentación, son fuentes de alimentación excelentes que pueden ser reciclados una vez que el equipo es obsoleto. De hecho, incluso cuando el ordenador está mucho fuera de fecha, o sus componentes no han logrado, es más que probable que la fuente de alimentación todavía está en buen estado de funcionamiento. Lamentablemente, muchas de estas unidades de trabajo perfectamente terminará como relleno sanitario. En este instructable mostraré cómo reconstruir una fuente de alimentación como una fuente de alimentación de laboratorio.
ADVERTENCIA! I este instructable que abrirá el caso, exponiendo potentally voltajes peligrosos. No intente esto si usted no entiende los peligros de la electricidad.
LEGALEZE: No acepto ninguna responsabilidad por cualquier lesión causada como consecuencia de tratar de este instructable.
OK, varias personas han hecho proyectos como este. Sólo tienes que buscar Instructables para PSU y verás cuántos allí son. Así que pensé que pondría mi dos centavos vale la pena con este instructable, para demostrar mi idea de "interruptor remoto" y para mostrar cómo me fui sobre mi versión de este popular reconstrucción.
INFORMACIÓN DE FONDO
Fuentes de alimentación más seguir la misma configuración de salida: + 3.3V + 5V, + 12V, - 5V,-12V y probablemente un + 5V standby. Esto le da un número de diferentes tensiones de hasta 24V; a través de los + 12V y - 12V que es 24V + 5V-5V le da 10V y así sucesivamente.
El modo de espera también es útil. Cuando se utiliza en una PC, la espera siempre es en incluso cuando la fuente de alimentación está apagado en caso contrario. Esto significa que todavía puede tener un dispositivo de funcionamiento mientras que la fuente de alimentación esté en potencia mínima.
Esta fuente particular tiene un interruptor en la parte posterior, además de la "conmutación" que emplean todos fuentes de alimentación. Con esto en mente, decidí poner en práctica una idea de "interruptor remoto" que usa a un jack de 3.5mm conmutada. Esto funciona tal que la fuente de alimentación se enciende cuando no está enchufado en el jack de 3.5mm, pero cuando conecte un interruptor en esta entrada, puede controlar la fuente de alimentación de él. Este interruptor puede ser un cable para que pueda controlar la fuente de alimentación a distancia. También significa que podría tener algún dispositivo escurr el standby de 5V mientras que la fuente de alimentación está en modo de espera, luego que el dispositivo podría encender la fuente de alimentación utilizando el interruptor remoto. Al final de este instructable es un corto video que muestra cómo funciona el interruptor remoto.
