Paso 1: desmontaje

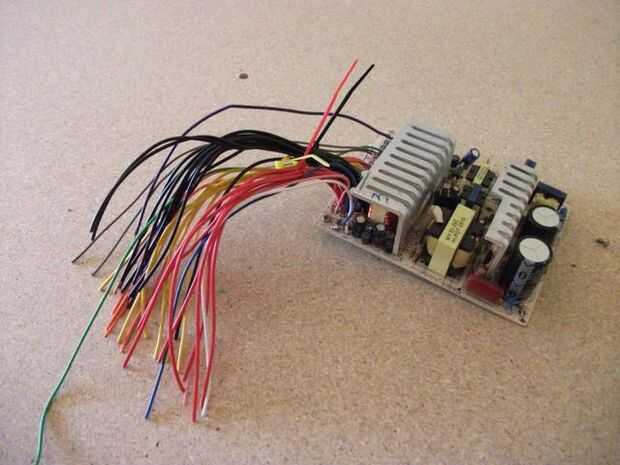

Durante este paso, observé muy de cerca los cables y cómo están conectados. La mayoría de los cables será estándar en la mayoría de fuentes de alimentación:
Amarillo: + 12V
Rojo: + 5V
Naranja: + 3.3V
Azul:-12V
Blanco:-5V
Púrpura: + 5V standby
Negro: común

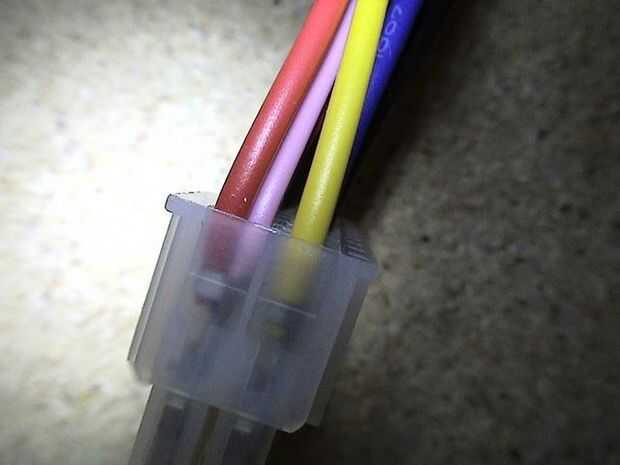

Rosa y marrón: era incapaz de determinar lo que son. Como se puede ver en las fotos el cable rosa conecta el cable rojo en el conector ATX y el cable marrón se conecta a la naranja. Al principio, pensé que estos cables podrían servir como un detector que indica que el conector esté conectado y es bueno, pero la unidad todavía funcionó como se esperaba una vez que había cortado el conector, por lo que todavía no sé lo que estos hacen. En otra parte leí que la línea marrón es un "3.3V línea de retroalimentación", pero ya que no aparece a la función que me deja ninguno el más sabio. He dejado estos dos desconectados.
Verde: Este es el "interruptor". Conectarla al común (un cable negro) hará que la unidad a la energía para arriba. El arreglo normal debe tener un interruptor en esta línea para encender y apagar la unidad. Cuando está apagado, el único poder disponible es el + 5V standby.
Gris: Al parecer, esta línea se supone que tiene una carga pequeña, como un LED y una resistencia, pero las funciones de fuente de alimentación muy bien sin él. He dejado este uno desconectado también.
