Paso 2: El panel frontal

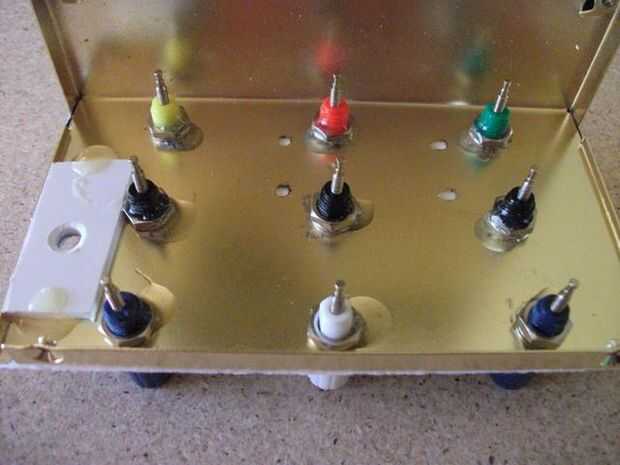

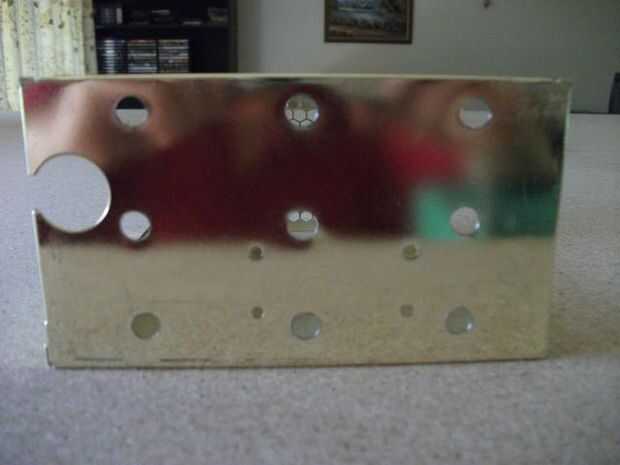

La matriz de los agujeros es para los terminales de conexión. Puede verlos en su lugar en la última imagen de arriba. Como se puede ver, he añadido una pequeña gota de resina de epoxy a cada post para mantenerlos firmemente en su lugar y evitar que viene desatornillado con uso. Los bornes tienen lados planos, que deben llave en un agujero con un borde plano en dos partes, es decir, algo así como un agujero oval. Sin embargo, no tengo los conocimientos necesarios, o la herramienta adecuada para perforar un agujero de tal. Por lo que utilizar Araldite.
He intentado hacer para coincidir los colores de los puestos a los correspondientes colores de alambre, sin embargo, no podía fuente una naranja o un morado post, usé amarillo y azul respectivamente.

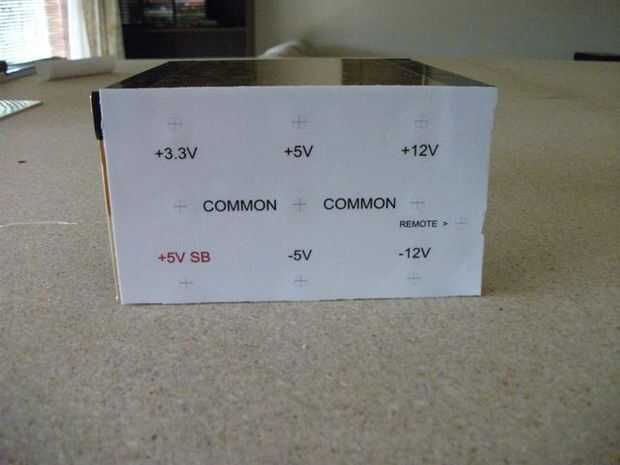

La etiqueta que cubre el panel entero es solo una impresión que imprimí en mi impresora de inyección de tinta. Utiliza Inkscape para crear la imagen, impresa en papel fotográfico, luego cubre la impresión con la cubierta de libro de vinilo auto-adhesivo. Entonces me pegué al panel con cinta de doble cara.
